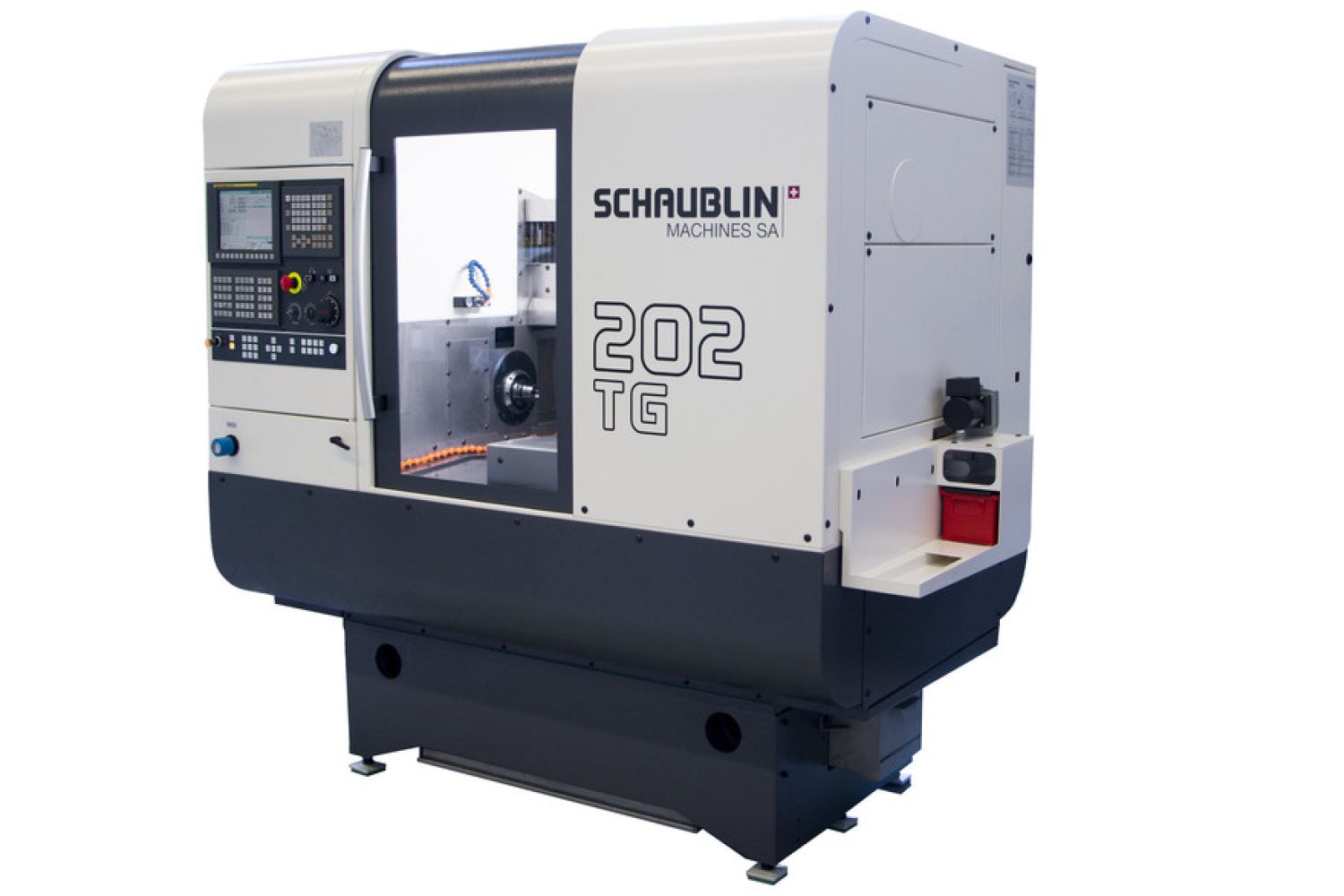

202 TG
Токарно-шлифовальный центр Schaublin с атипичной кинематикой для точения, фрезерования и шлифования за одну установку. Две независимые каретки на литой чугунной структуре, термостабилизированные оси X и Z. Линейная или 12-позиционная револьверная конфигурация.
Технические характеристики
- Обработка
- Закаленные материалы (hard turning и финишное шлифование)
- Тип станка
- Токарно-шлифовальный центр
- Возможности
- Точение, фрезерование, шлифование за одну установку
- Конструкция
- 2 независимые каретки, литой чугун
- Конфигурации
- Линейная / 12-позиционная револьверная
- Термостабилизация
- Оси X и Z
Подробное описание
202 TG - специализированный токарно-шлифовальный центр Schaublin Machines (Беттлах, Швейцария). Кинематика построена под обработку деталей, где на одной заготовке нужно совместить точение, фрезерование и шлифование без переустановки. Каждая переустановка между операциями теряет допуск на повторном базировании - на прецизионных деталях это критично, поэтому станок решает задачу за один проход.
Основа конструкции - литая чугунная структура с двумя независимыми каретками. Это позволяет параллельно работать двум инструментам: например, токарный резец на одной каретке, шлифовальная головка на другой. Оси X и Z термостабилизированы - тепловые расширения компенсируются при длительной обработке, что критично для геометрии длинных деталей.
Конфигурация инструментальной системы - под задачу: линейная револьверная головка для чистовых операций или 12-позиционная поворотная с приводными инструментами. Жесткость конструкции рассчитана на обработку закаленных материалов: станок доводит до финиша деталь, которую иначе пришлось бы снимать и переставлять на отдельный шлифовальный станок.
Совмещение токарной и шлифовальной операций в одной установке убирает накопление погрешностей базирования. На прецизионных валах с шлифованными посадочными поверхностями это дает стабильную геометрию между шейками и общим контуром.
Кому подходит: производствам прецизионных валов с шлифованными посадками, подшипниковых и шпиндельных узлов, эталонных мер и калибров, деталей оптики и медицинской техники, где финишное шлифование должно выполняться на той же базе, что и токарная обработка.
