180-CCN

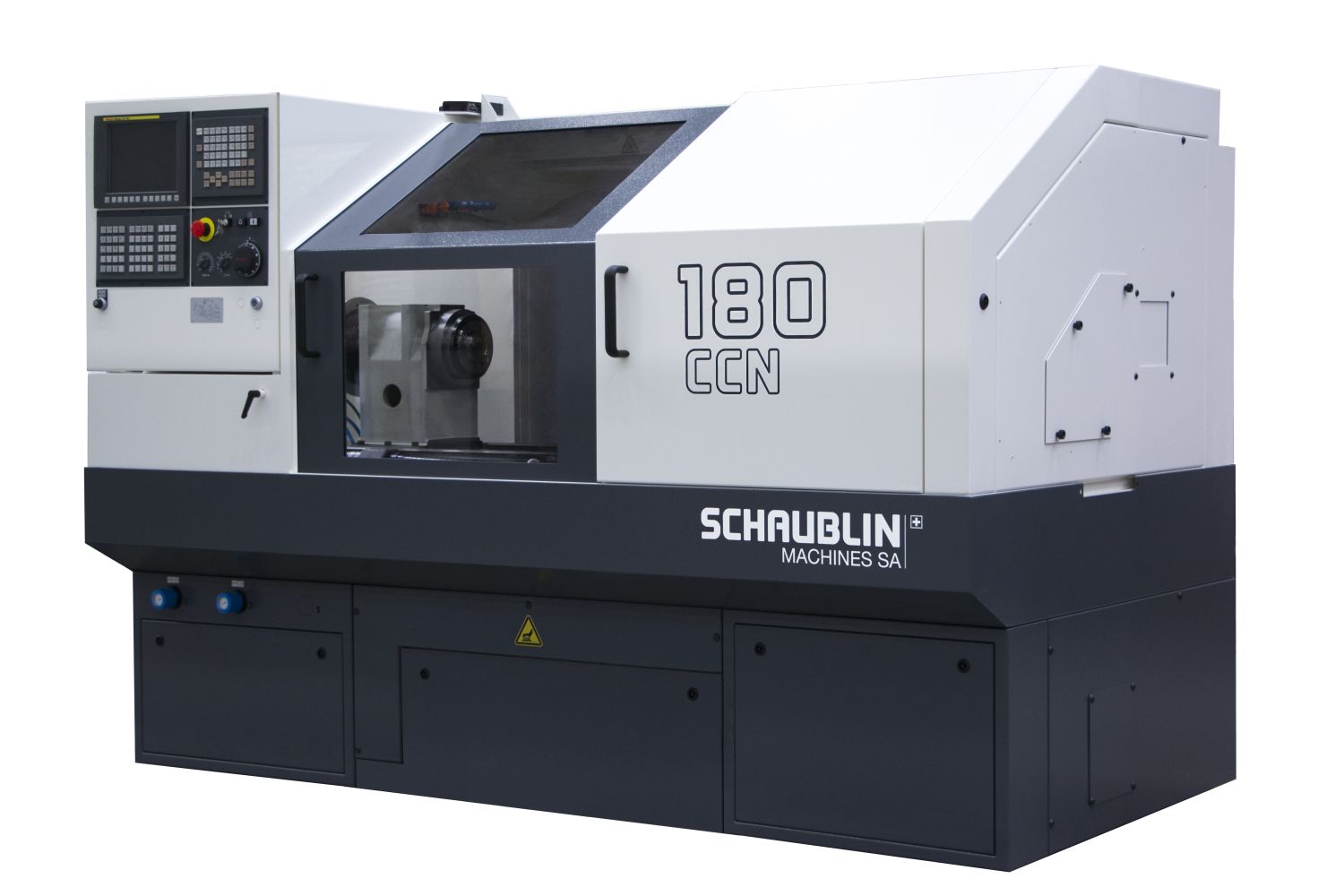

180-CCN — высокопроизводительный токарный центр с ЧПУ от SCHAUBLIN с плоской станиной, доступный в конфигурациях с 8- или 12-позиционной револьверной головкой. Мощный шпиндель 15/18.5 кВт и увеличенные рабочие ходы (600 мм по Z) обеспечивают эффективную обработку деталей среднего размера.
Технические характеристики
Характеристики могут отличаться в зависимости от модификации. Для получения точной информации свяжитесь с нами.
Подробное описание
SCHAUBLIN 180-CCN представляет собой универсальный высокоточный токарный центр с ЧПУ, разработанный для производственной обработки деталей среднего размера с исключительной точностью и повторяемостью. Станок построен на проверенной концепции плоской параллельной станины из литого чугуна, которая гарантирует непревзойденную стабильность и долговечность в течение десятилетий эксплуатации.
Конструкция станка базируется на массивной чугунной станине с направляющими увеличенного сечения типа чугун-по-чугуну. Каретка перемещается по этим направляющим с минимальными зазорами, что обеспечивает высочайшую жесткость и виброустойчивость при обработке. Эта классическая конструкция, характерная для швейцарских станков SCHAUBLIN, доказала свою надежность на тысячах установок по всему миру.
Кинематическая схема включает две линейные оси (X и Z) и ось C, что позволяет выполнять сложные операции точения с позиционированием и индексацией заготовки. Рабочий ход по оси X составляет 240-460 мм (в зависимости от конфигурации), по оси Z — 600-720 мм, что обеспечивает достаточный диапазон для обработки длинных деталей. Быстрые перемещения осуществляются со скоростью 8-10 м/мин.
Центр высоты 275 мм позволяет обрабатывать детали диаметром до 550 мм над станиной, при этом максимальный диаметр обработки над суппортом составляет 150 мм. Максимальная длина обработки достигает 610 мм, что делает станок универсальным решением для широкого спектра деталей — от малых прецизионных компонентов до крупных фланцев и корпусных деталей.
Шпиндель станка оснащен коническим соединением A2-5 или A2-6 (в зависимости от модификации), совместимым с широким спектром патронов и цанговых систем. Скорость вращения шпинделя регулируется бесступенчато до 4000 об/мин, обеспечивая оптимальные режимы резания для различных материалов. Мощность шпинделя 15 кВт (продолжительный режим) и 18.5 кВт (кратковременный режим) гарантирует высокую производительность при работе с закаленными материалами и выполнении тяжелых операций резания.
Станок доступен в двух основных конфигурациях инструментальной системы:
**R-T (Rotary-Turret)** — с 8-позиционной поворотной револьверной головкой VDI 30 для стандартных операций точения. Эта конфигурация оптимальна для чистого точения с быстрой сменой инструмента и высокой повторяемостью позиционирования.
**R-TM (Rotary-Turret Motorized)** — с 12-позиционной моторизованной револьверной головкой (6 фиксированных + 6 приводных инструментов) VDI 30. Приводные инструменты позволяют выполнять фрезерование, сверление и нарезание резьбы метчиками непосредственно на токарном станке, превращая его в многофункциональный токарно-фрезерный центр.
Геометрическое разнообразие обрабатываемых деталей значительно расширяется за счет широкого ассортимента аксессуаров: задние бабки, противошпиндели, системы подачи прутка, люнеты, специализированные патроны и цанговые зажимы. Модульная конструкция позволяет легко интегрировать дополнительное оборудование без необходимости значительной модернизации базового станка.
Система управления FANUC 0i-TC обеспечивает современный интерфейс программирования с поддержкой диалоговых циклов обработки. Встроенные циклы позволяют быстро программировать сложные контуры, резьбы, канавки и отверстия без необходимости детального расчета траекторий. Система поддерживает программирование как в G-кодах, так и в диалоговом режиме для оператора без глубоких знаний программирования.
Высокая жесткость конструкции позволяет обрабатывать закаленные материалы до HRC 62-65 с использованием твердосплавных и керамических инструментов. Термостабильная конструкция минимизирует температурные деформации при длительной работе, обеспечивая стабильную точность в течение всей смены.
SCHAUBLIN 180-CCN идеально подходит для серийного и мелкосерийного производства в аэрокосмической, медицинской, автомобильной и общемашиностроительной промышленности. Станок сочетает швейцарское качество изготовления, проверенную конструкцию и современные технологии управления, обеспечивая высокую рентабельность инвестиций на протяжении десятилетий эксплуатации.
