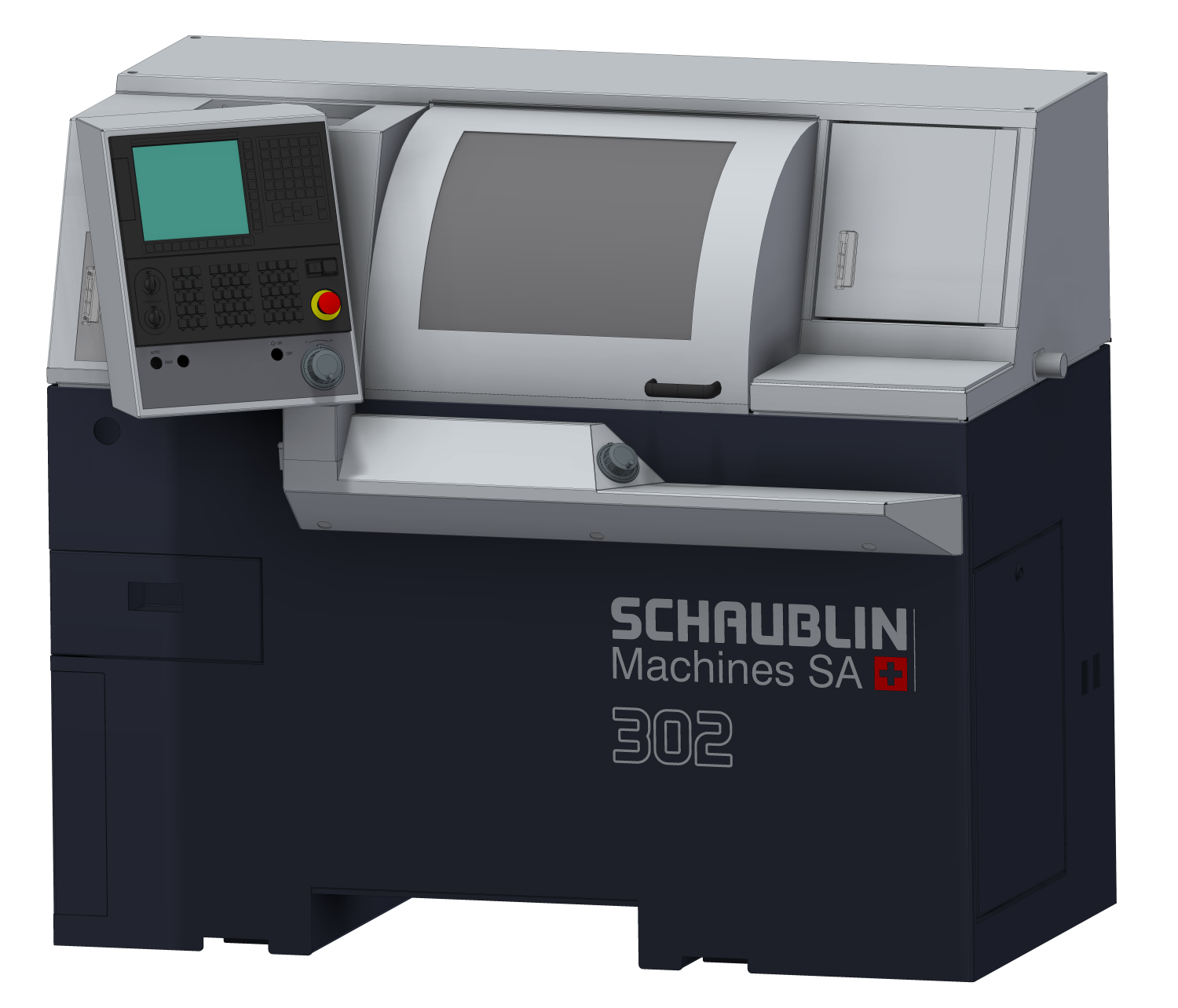

302 Mi-CNC L-T W25
Компактный высокоточный токарный центр Schaublin со встроенным двигателем шпинделя (Mi) и линейной револьверной головкой на 12 позиций. Цанга W25, шпиндель 50-8000 об/мин, FANUC 0i-TF Plus, точность круговой интерполяции 5 мкм (Ballbar). Габариты 1795 × 969 × 1485 мм, нагрузка на пол 183 кг/м².
Технические характеристики
- Тип станка
- Производственный токарный центр с ЧПУ
- Объем бака СОЖ
- 117 литров
- Нагрузка на пол
- 183 кг/м²
- Количество осей
- 3 (X, Z, C)
- Габариты (Д x Ш x В)
- 1795 x 969 x 1485 мм
- Цанговая система
- W25 (совместима с W20/W25)
- Мощность шпинделя
- 7,5-9 кВт (номинальная)
- Рабочий ход по оси X
- 140 мм
- Рабочий ход по оси Z
- 240 мм
- Система управления
- FANUC 0i-TF Plus
- Тип привода шпинделя
- Встроенный электродвигатель (Mi)
- Револьверная головка
- Линейная (L-T), 12 позиций
- Максимальный проход прутка
- 19 мм
- Скорость вращения шпинделя
- 50-8000 об/мин (бесступенчатая)
- Высота центров над суппортом
- 40 мм
- Максимальный крутящий момент
- 12-14 Нм
- Максимальный диаметр обработки
- 200 мм
- Точность круговой интерполяции
- 5 мкм (Ballbar test)
- Скорость быстрых перемещений (X, Z)
- 12 м/мин
Подробное описание
302 Mi-CNC L-T W25 - производственный токарный центр Schaublin Machines (Беттлах, Швейцария) под серийное производство малых деталей из прутка. Построен вокруг встроенного шпиндельного двигателя (Mi, Moteur intégré). Ротор двигателя посажен прямо на шпиндель - нет ремней, шкивов, промежуточных передач. Это дает минимум вибраций и тепловыделения, быстрый разгон и торможение, точное поддержание скорости под нагрузкой и низкий уровень шума.
Шпиндель развивает 50-8000 об/мин с номинальной мощностью 7,5-9 кВт и максимальным крутящим моментом 12-14 Нм. Высокая максимальная скорость 8000 об/мин критична для малых диаметров: на прутке Ø 5-10 мм она позволяет держать рекомендуемую скорость резания без потерь на производительность. Цанговая система W25 (Ø 25 мм) совместима со стандартными цангами Schaublin W20 и W25. Проход прутка до 19 мм - под типовые размеры заготовок в часовой, медицинской, электронной промышленности.
Конфигурация L-T (Linear-Turret) - линейная револьверная головка на 12 позиций. Линейная конструкция дает жесткость и точность позиционирования инструмента. Все 12 позиций допускают установку как стандартных токарных резцов, так и приводных инструментов для дополнительных операций. Ход по X 140 мм, по Z 240 мм, быстрые перемещения 12 м/мин по обеим осям.
Стойка FANUC 0i-TF Plus с трехосевой конфигурацией (X, Z, C) поддерживает G-коды и диалоговые циклы: точение контуров, резьбы всех типов, растачивание, канавки, жесткое нарезание резьбы метчиками. Точность круговой интерполяции - 5 мкм по тесту Ballbar. Это критично для круговых контуров, резьб и других элементов, где оси движутся синхронно.
Бак СОЖ 117 литров - под высокоскоростную обработку и работу с мелкой стружкой. Станок интегрируется в автоматизированные линии: пруткоподатчик, робот-загрузчик, контроль размеров в процессе обработки. Габариты 1795 × 969 × 1485 мм при нагрузке на пол 183 кг/м² - станок ставится на стандартные производственные площади без усиления фундамента.
Кому подходит: серийному производству малых деталей из прутка в часовой, медицинской технике, соединителях и фитингах, электронике, оптике и микромеханике, где нужна швейцарская точность в компактном формате с готовностью к автоматизации.
