Токарно-фрезерные центры
Токарно-фрезерные центры (Turn-Mill) - универсальное оборудование объединяющее возможности токарного центра и фрезерного обрабатывающего центра в одном станке. Обеспечивают комплексную обработку сложных деталей за одну установку с максимальной точностью и
Подробное описание
Токарно-фрезерные центры (Turn-Mill Centers) представляют собой многофункциональное оборудование, оснащенное вращающимся шпинделем для токарных операций и приводным инструментом для фрезерования, сверления и других операций. Ключевые особенности: токарный шпиндель с функцией C-оси (позиционирование), мощный приводной инструмент в револьверной головке (фрезерование), возможность Y-оси для расширения фрезерных возможностей, вторичный шпиндель для обработки с двух сторон (опция), комплексная обработка детали за одну установку.
Токарно-фрезерные центры применяются в автомобильной промышленности (коленчатые валы с фрезерованными пазами, ступицы колес с отверстиями), аэрокосмической отрасли (валы с фрезерованными элементами, фланцы со сложной геометрией), энергетике (роторы с фрезерованными канавками, валы турбин), общем машиностроении (валы редукторов с шлицами и шпоночными пазами, сложные фланцевые соединения), производстве медицинского оборудования (имплантаты сложной формы), нефтегазовой отрасли (детали буровых установок).
Основные преимущества токарно-фрезерных центров: комплексная обработка детали за одну установку (токарная + фрезерная), экономия времени (исключение переустановки между операциями), максимальная точность (одна установка - исключение погрешностей), сокращение производственных площадей (один станок вместо двух), меньше операторов (одна установка вместо двух), возможность обработки с двух сторон (вторичный шпиндель), Y-ось для сложных фрезерных операций, универсальность применения, быстрая окупаемость при серийном производстве.
Современные токарно-фрезерные центры оснащаются мощными главными шпинделями (10-50 кВ крутящий момент 200-1000 Нм, частота вращения 3000-6000 об/мин), приводным инструментом в револьверной головке (фрезерование до 6000 об/мин, мощность 5-15 кВт), Y-осью с ходом ±50-100 мм для расширения фрезерных возможностей, вторичным шпинделем для обработки с противоположной стороны, системами ЧПУ с функциями одновременной интерполяции до 5 осей, инструментальными магазинами до 60 позиций, системами автоматической подачи прутка (барфидеры) для серийного производства.
В нашем каталоге представлены токарно-фрезерные центры от мировых лидеров: DMG MORI (CLX TC 450/550 компактные, CTX TC beta/gamma серии для средних и крупных деталей, NTX 500-3000 многофункциональные, NT 4250-6600 DCG для крупногабаритных работ), Jyoti CNC (AX M/MY/MSY 200/300 многофункциональные токарные с фрезерованием), HURON (AX M/MY/MSY серия французского производства).
Найдено товаров: 20
CLX 450 TC
CLX 450 TC — токарно-фрезерный центр для полной 6-сторонней обработки деталей ø400×1100 мм. Главный шпиндель до 5000 об/мин, 345 Нм, интегрированная ось C (разрешение 0.001°). Опциональный встречный шпиндель (те же характеристики). Фрезерный шпиндель 12000 об/мин, 90 Нм. Ось B ±120° (разрешение 0.001°) - исключает угловой инструмент, автосмена инструмента, 30 или 60 позиций. SIEMENS SINUMERIK 840D, CELOS X, ShopTurn. Y-ось 200 мм. Пруток 65 мм.

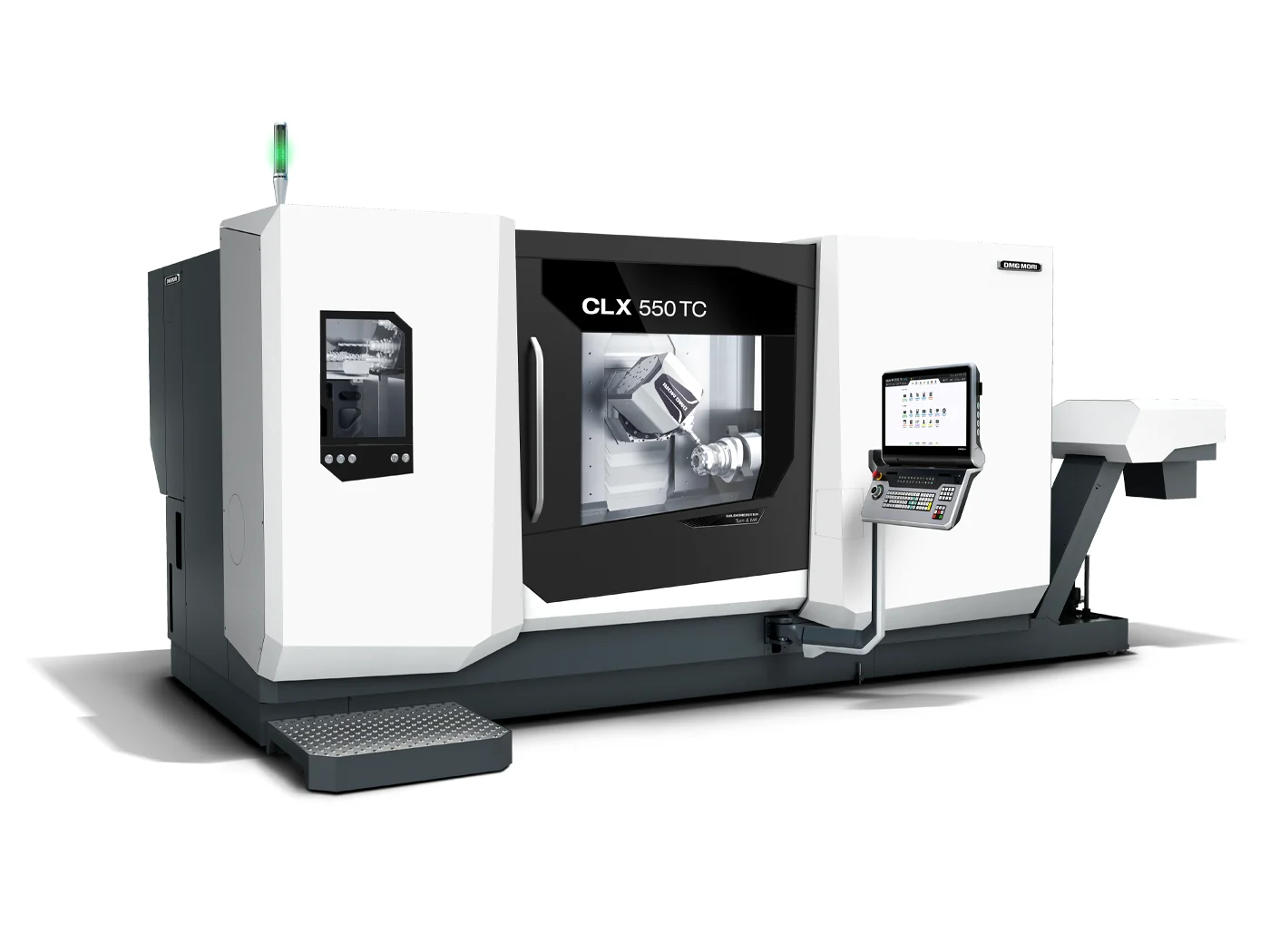

CLX 550 TC
CLX 550 TC — токарно-фрезерный центр для деталей ø550×1600 мм. Интегрированный шпиндельный привод 4000 об/мин, 720 Нм. compactMASTER токарно-фрезерный шпиндель 12000 об/мин, 90 Нм (без приводного держателя). Ось B ±120° (разрешение 0.001°) - без углового инструмента. Опциональный встречный шпиндель. Автосмена 30/60 инструментов. Интегрированная ось C 0.001°. SIEMENS SINUMERIK 840D/ONE, CELOS X. Y-ось 270 мм. Пруток 102 мм.
CTX beta 1250 TC 4A
CTX beta 1250 TC 4A — токарно-фрезерный центр с двумя инструментальными носителями для полной обработки деталей ø340×1185 мм. compactMASTER токарно-фрезерный шпиндель 12000 об/мин, 22 кВт, 120 Нм (опция 20000 об/мин). B-ось ±110° с прямым приводом. Револьверная головка 12/16 приводных позиций (VDI40/VDI30). DirectDrive 10000 об/мин с Y-ходом 80 мм. 5-осевая одновременная обработка. Циклы: зубонарезание, шлифование, полигональное точение. SIEMENS, CELOS. Совместимость с Robo2Go, GX, MATRIS, AMR.

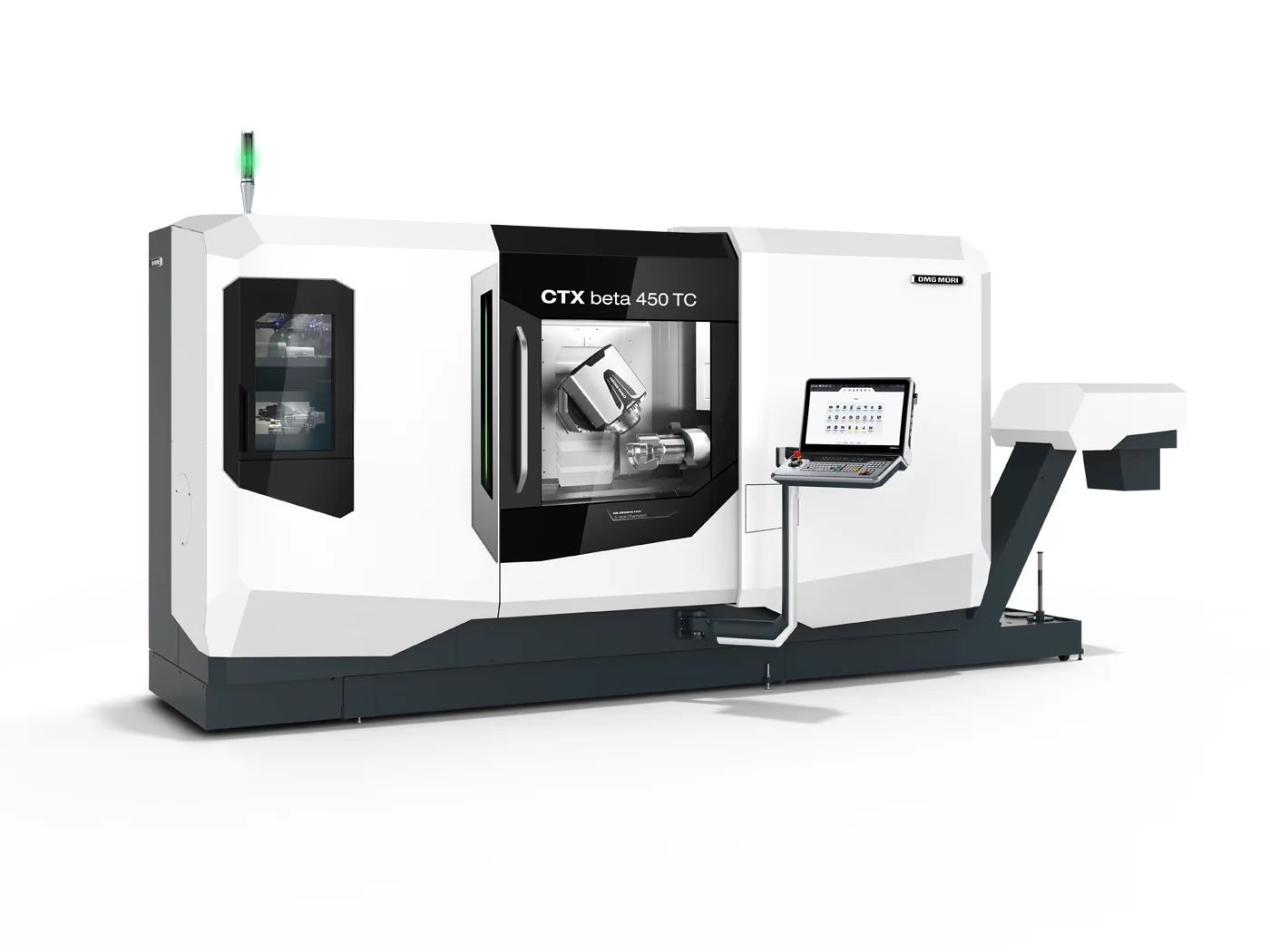

CTX beta 450 TC
CTX beta 450 TC — токарно-фрезерный центр для деталей ø500×1100 мм. compactMASTER токарно-фрезерный шпиндель 15000 об/мин, 120 Нм (опция 20000 об/мин) в стандарте. Левый и правый шпиндели до 5000 об/мин, 36 кВт, 720 Нм. 5-осевая одновременная обработка в стандарте. 6-сторонняя полная обработка с одинаковыми главным и правым шпинделями. Энергопотребление -29%. Y-ось 250 мм. SIEMENS, CELOS, SINUMERIK ONE. Пруток 102 мм.

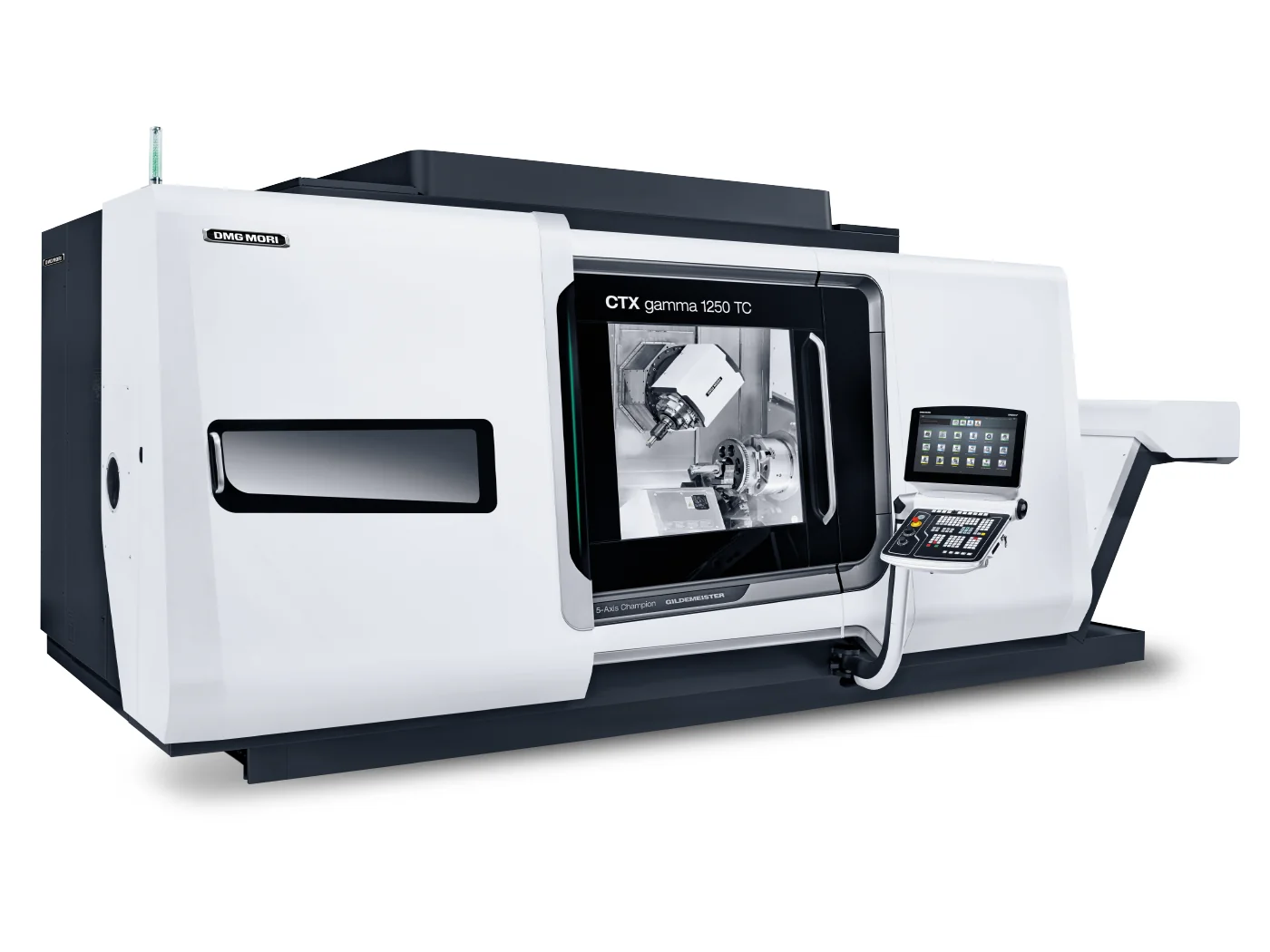

CTX gamma 1250 TC
CTX gamma 1250 TC — тяжелый токарно-фрезерный центр для крупных деталей ø700×1250 мм. Главный шпиндель ISM 102: 4000 об/мин, 45 кВт, 770 Нм (интегрированные приводы до 4000 Нм). compactMASTER 12000 об/мин (опция 20000 об/мин), 36 кВт, 220 Нм. Магазин 36 позиций (опция цепной до 180). Опциональный второй носитель VDI 40: 4000 об/мин или Direct Drive 10000 об/мин. 5-осевая одновременная обработка. Технологии: зубонарезание, шлифование (токарное/фрезерное), полигональное точение/фрезерование. Y-ось 420 мм. SIEMENS 840D, ShopTurn. Пруток 127 мм.

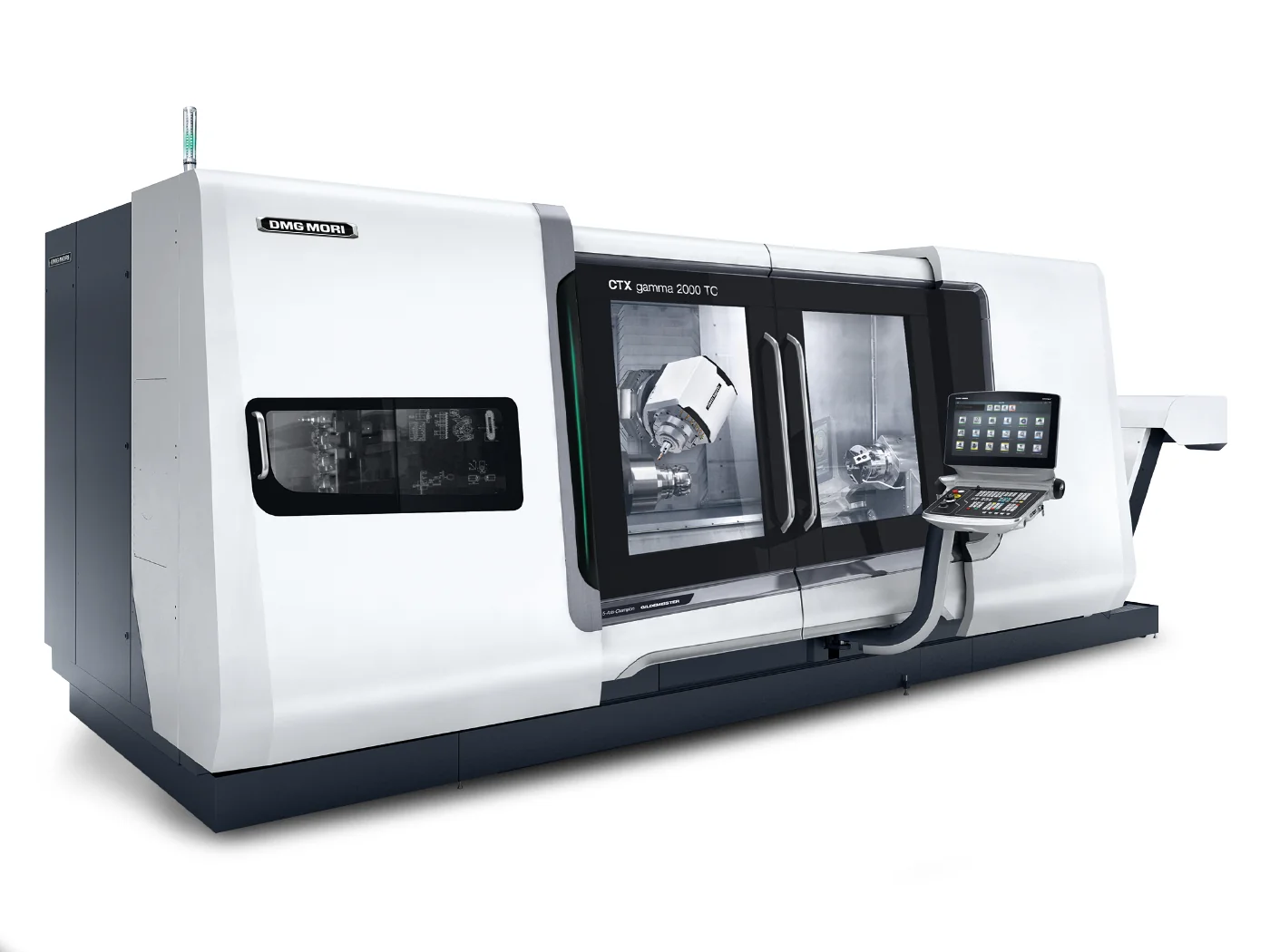

CTX gamma 2000 TC
CTX gamma 2000 TC — тяжелый токарно-фрезерный центр для длинных крупных деталей ø700×2000 мм. Главный шпиндель ISM 102: 4000 об/мин, 45 кВт, 770 Нм, производительность съема материала 1584 см³/мин (CK45). Интегрированная ось C (точность 0.001°). compactMASTER 12000 об/мин (опция 20000 об/мин), 36 кВт, 220 Нм. Автосмена инструмента. Магазин 36 позиций (опция цепной до 180). 5-осевая одновременная обработка. Точение, фрезерование и шлифование в одном зажиме. Y-ось 420 мм. SIEMENS 840D, CELOS X. Пруток 127 мм.

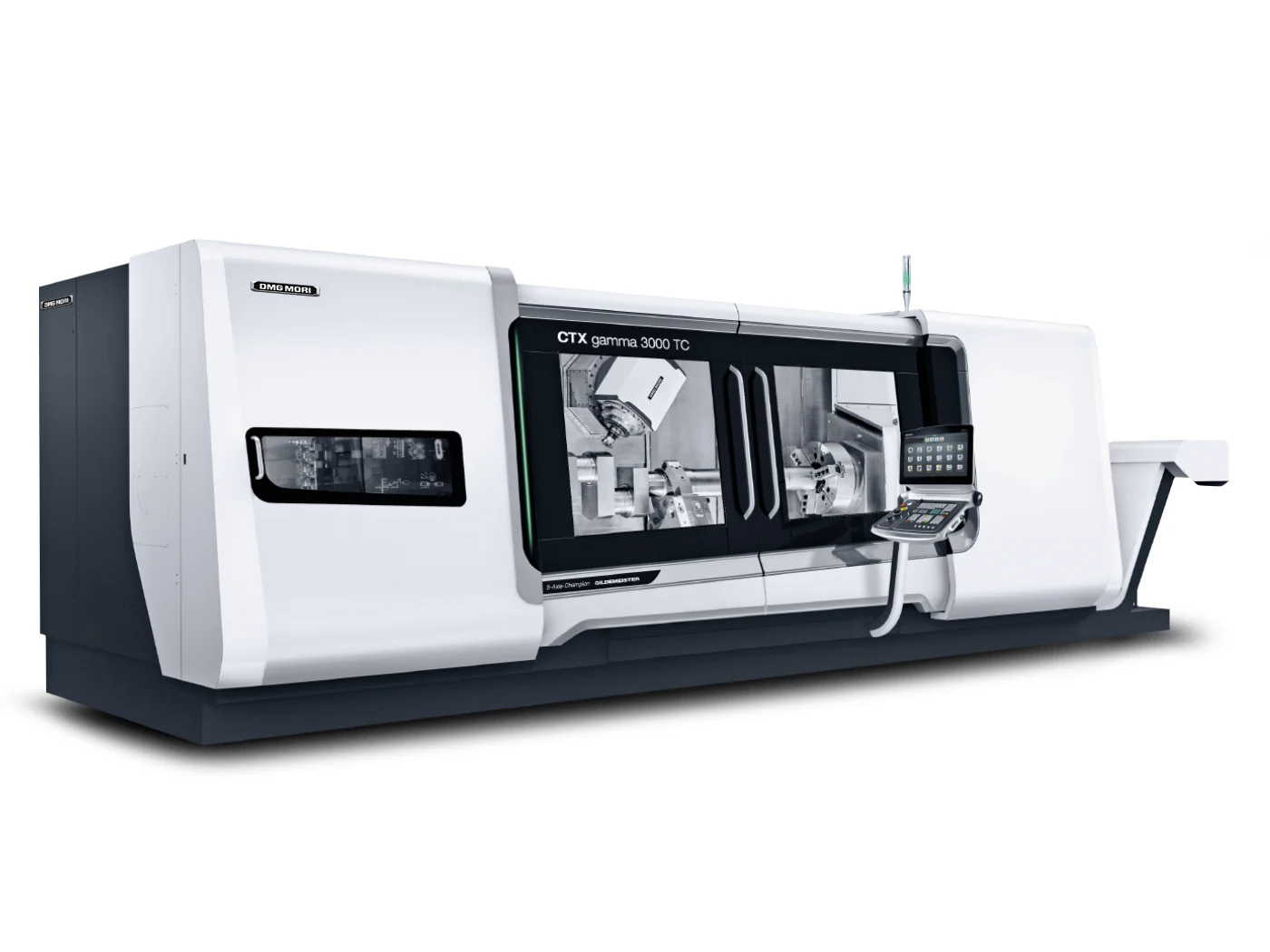

CTX gamma 3000 TC
CTX gamma 3000 TC — тяжелый токарно-фрезерный центр для сверхдлинных деталей ø700×3000 мм. Интегрированные шпиндельные приводы с моментом 4000 Нм для высокой производительности резания. Опциональный встречный шпиндель до 2200 Нм для полной 6-сторонней обработки. compactMASTER 12000 об/мин (опция 20000 об/мин), 36 кВт, 220 Нм. Магазин 36 позиций (опция цепной до 180). Автосмена инструмента. 5-осевая одновременная обработка. Технологии: шлифование, полигональное точение/фрезерование, зубонарезание, Multi-threading. Y-ось 420 мм. SIEMENS 840D, CELOS, 21.5" мультитач. Пруток 127 мм.
GS 1000/5-FDT
GS 1000/5-FDT — крупный токарно-фрезерный центр ALZMETALL с технологией FDT, рабочей зоной 800/800/600 мм и грузоподъемностью до 1000-1500 кг. Полный цикл обработки крупных деталей: 5-осевое фрезерование, точение, сверление, шлифование за одну установку.

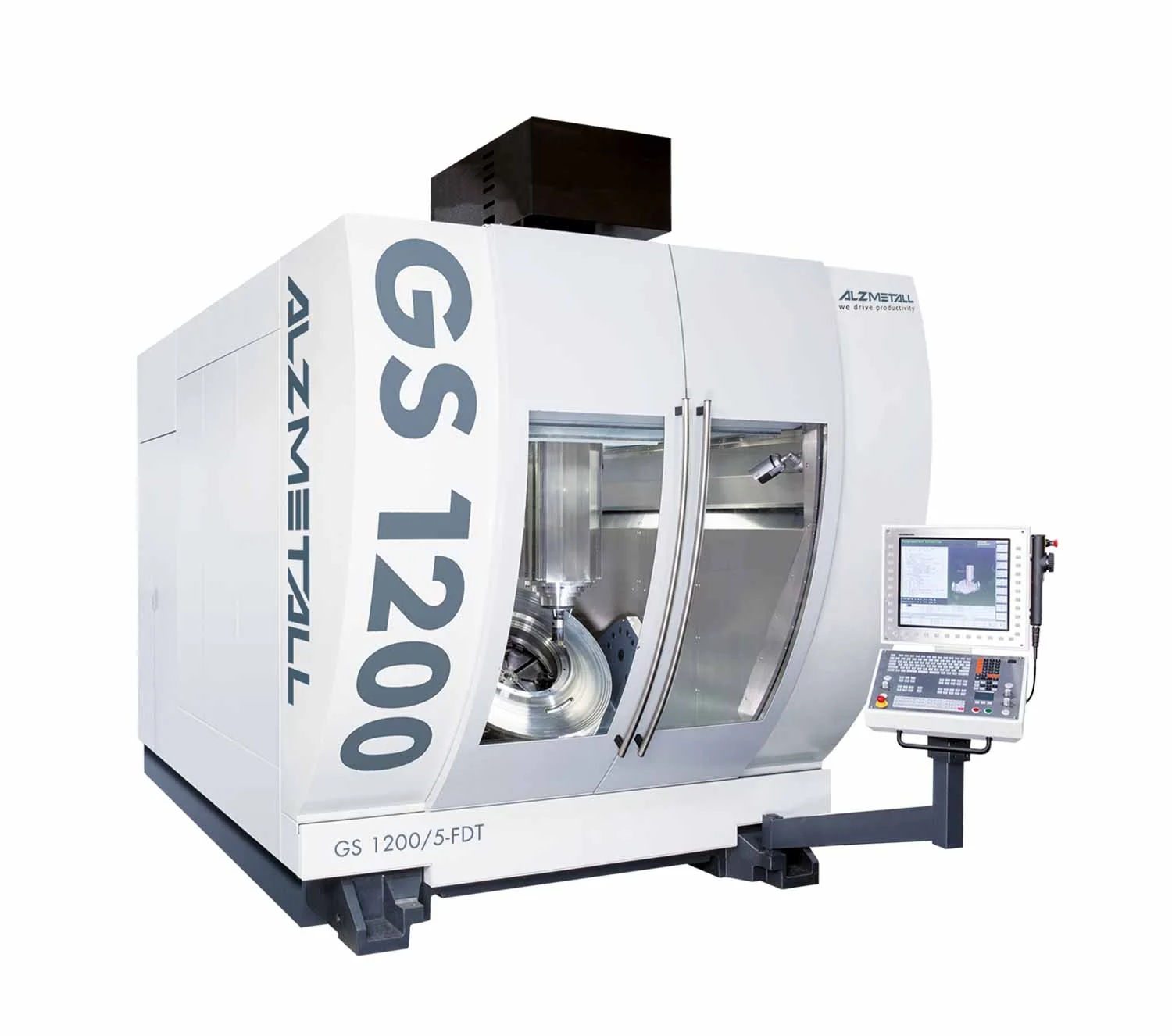

GS 1200/5-FDT
GS 1200/5-FDT — крупногабаритный токарно-фрезерный центр ALZMETALL с технологией FDT, рабочей зоной 1000/1200/800 мм и грузоподъемностью до 2500 кг. Полный цикл обработки крупногабаритных деталей: 5-осевое фрезерование, точение, сверление, шлифование за одну установку.

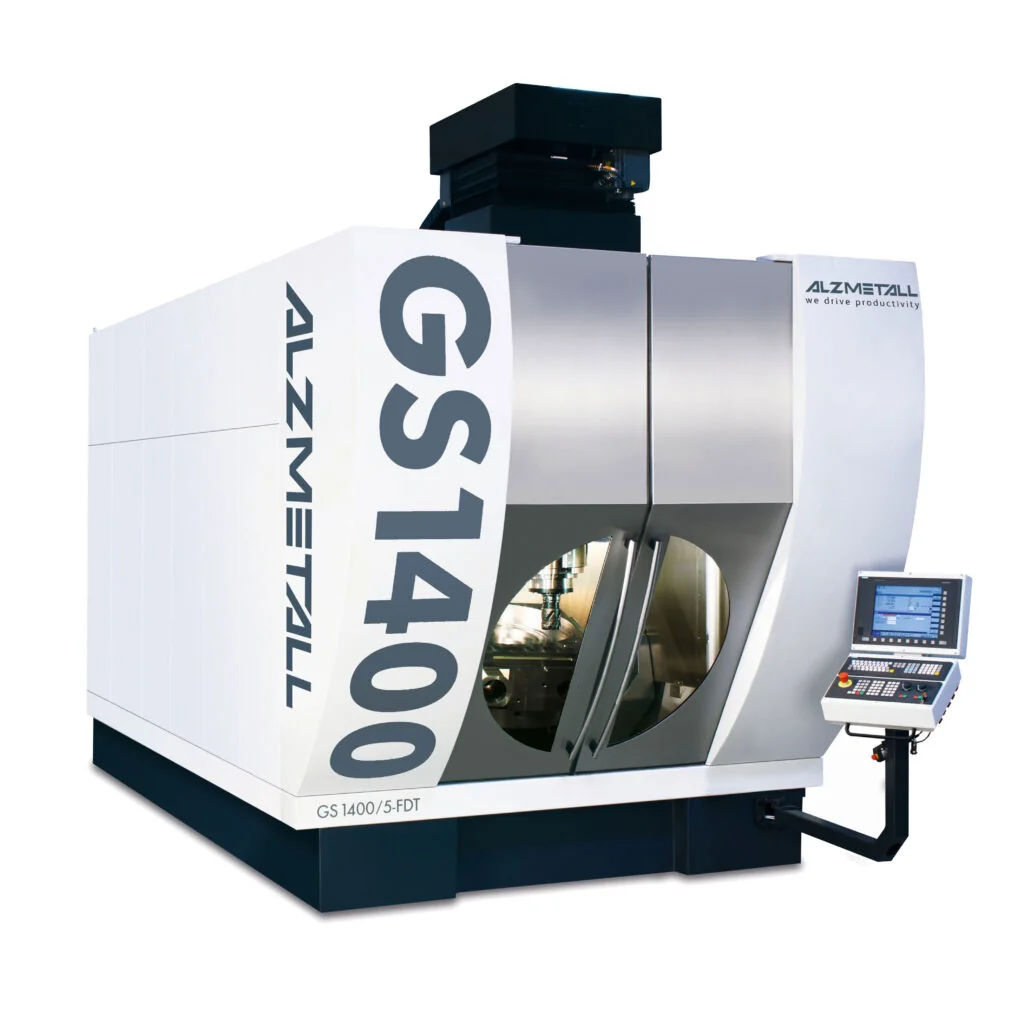

GS 1400/5-FDT
GS 1400/5-FDT — максимальный токарно-фрезерный центр ALZMETALL с технологией FDT, рабочей зоной 1200/1300/800 мм и грузоподъемностью до 3000 кг. Полный цикл обработки самых крупных деталей: 5-осевое фрезерование, точение, сверление, шлифование за одну установку.
GS 600/5-FDT
GS 600/5-FDT — универсальный токарно-фрезерный центр ALZMETALL с технологией FDT (Fräsen-Drehen-Technologie), ходом осей 460/600/400 мм и грузоподъемностью до 500 кг. Объединяет 5-осевое фрезерование, полнофункциональное точение, сверление и шлифование на одном станке для комплексной обработки деталей за одну установку.

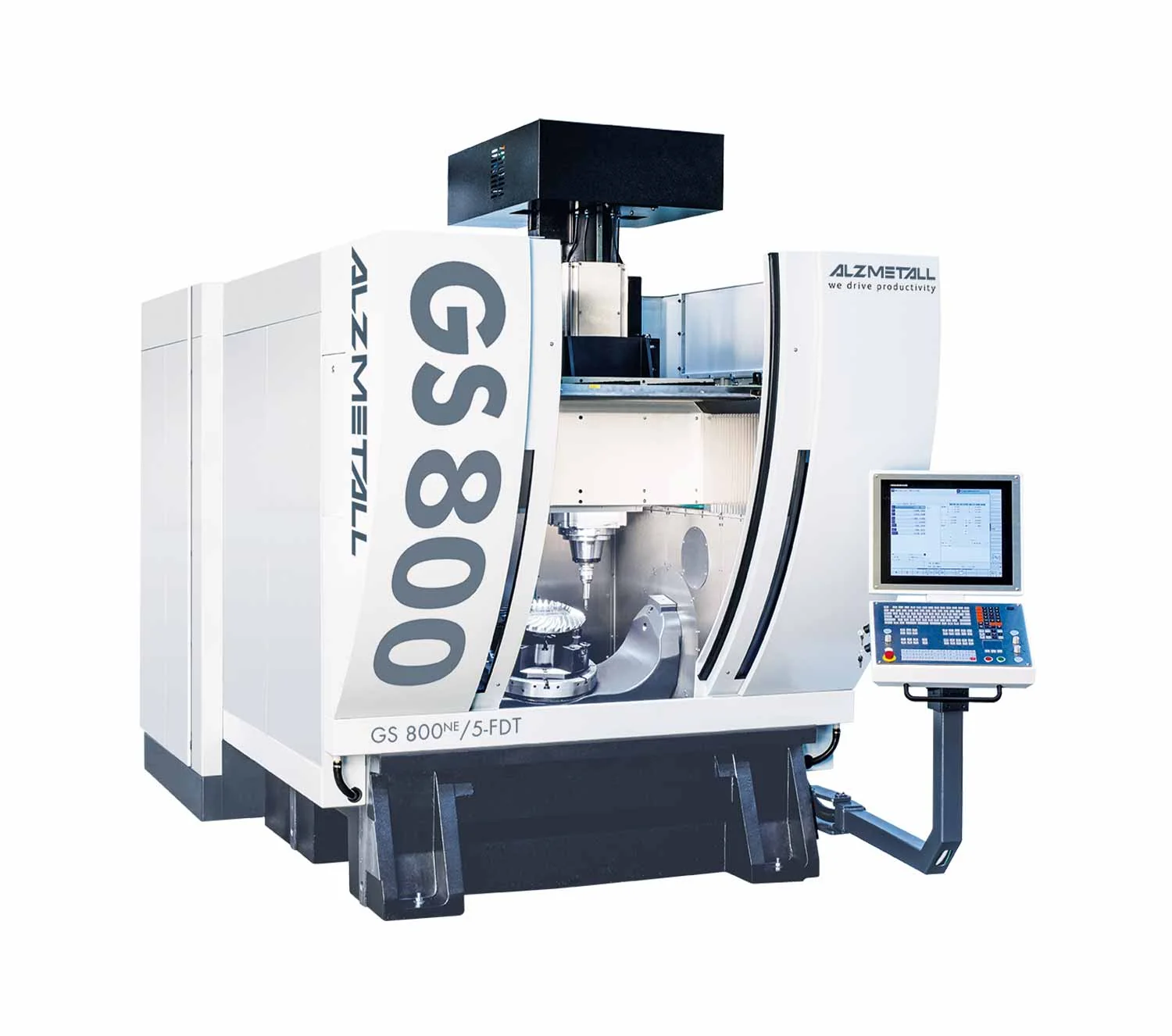

GS 800/5-FDT
GS 800/5-FDT — универсальный токарно-фрезерный центр ALZMETALL среднего размера с технологией FDT, ходом осей 660/800/550 мм и грузоподъемностью до 500 кг. Объединяет 5-осевое фрезерование, полнофункциональное точение, сверление и шлифование для комплексной обработки деталей средних габаритов за одну установку.

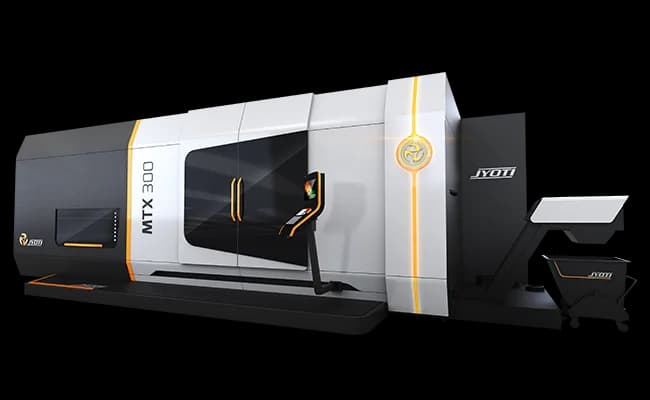

MTX Series
MTX Series - многооперационные обрабатывающие центры с полной 6-сторонней обработкой (фрезерование + точение) в едином установе. Главный шпиндель (правый), контршпиндель (левый), фрезерный шпиндель с осью B (±110-120°, HSK 63T-100T 6000-12000 об/мин), смещение по оси Y ±150 мм, 40-120 инструментов, нижняя револьверная головка VDI с 12 приводными позициями, четыре модели для аэрокосмики и обороны.
MX Series
MX Series - многофункциональные обрабатывающие центры с подвижной колонной для фрезерно-токарной обработки от черновой до чистовой в едином установе. Интегрированная фрезерная головка с моментным двигателем (поворот 45°, наклон -45° до +180°), поворотный стол с осью C (7-500 об/мин, Ø800-2200 мм, 2000-12000 кгс), шпиндель HSK 63A/100A 10000-15000 об/мин 29-43 кВт, 60 инструментов, семь моделей.
NT 4300 DCG / 1000 SZM
NT 4300 DCG / 1000 SZM — токарно-фрезерный центр для деталей ø660×1000 мм. Технология DCG (Driven at Center of Gravity) для высокоточной обработки. Встречный шпиндель 12000 об/мин с наклоном, B-ось ±120° для 5-осевой обработки. Револьверная головка с Y-осью ±105 мм. DDM (Direct Drive Motor) для прецизионного позиционирования. ORC (Octagonal Ram Construction) восьмигранная конструкция. Автосмена инструмента Capto C6, 40 позиций. Ось C 3000 об/мин. Быстрые перемещения: X/Y/Z 50/30/50 м/мин. MSX-711 IV. Пруток 90 мм.

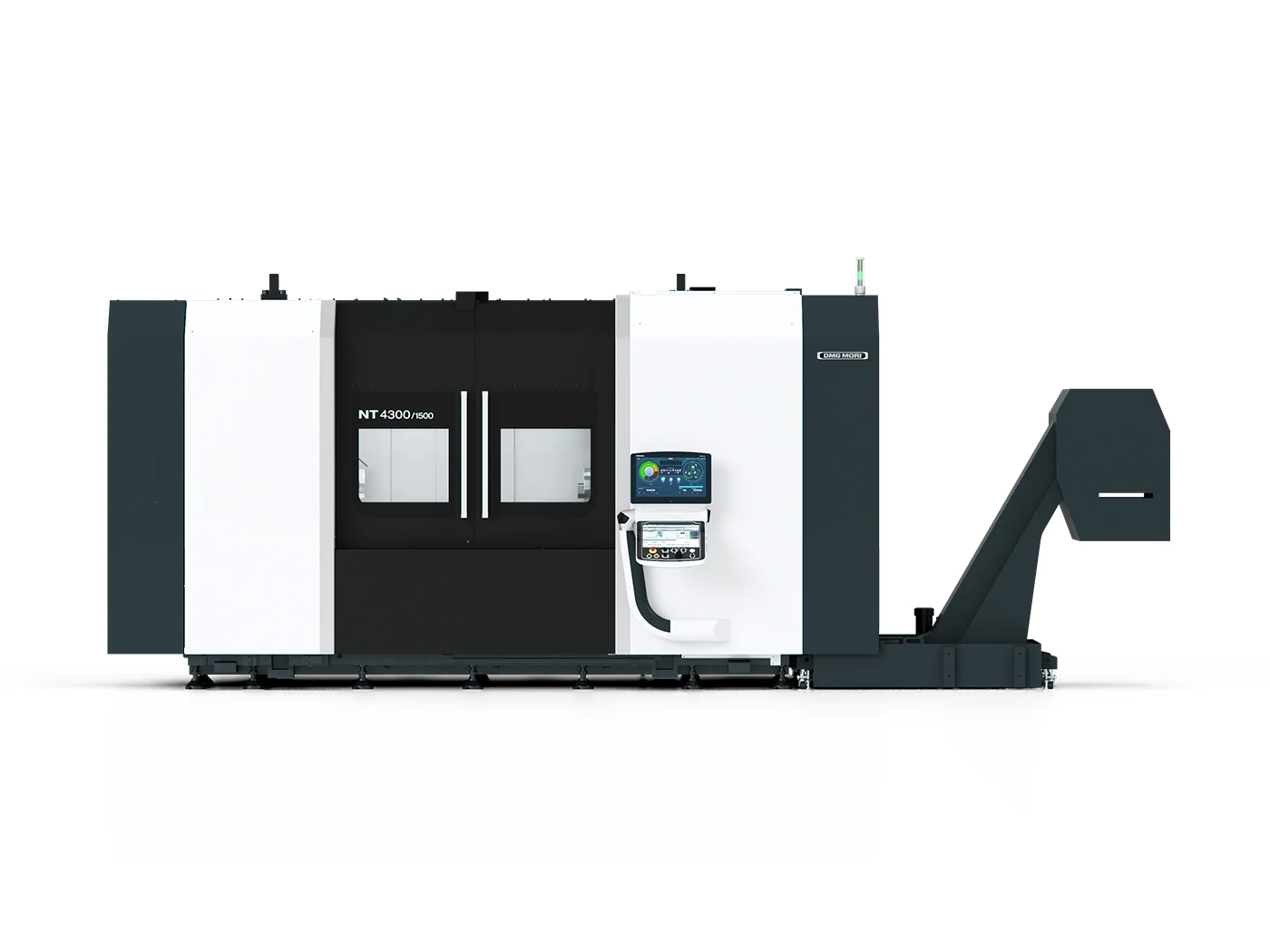

NT 4300 DCG / 1500 SZM
NT 4300 DCG / 1500 SZM — токарно-фрезерный центр для деталей ø730×1500 мм. Главный шпиндель A2-8: 3000 об/мин, 30 кВт, точность оси C 0.001°. Токарно-фрезерный шпиндель 12000 об/мин, 18.5 кВт с наклоном, B-ось ±120° (точность 0.001°). Технология DCG (Driven at Center of Gravity) + DDM (Direct Drive Motor) + ORC. Y-ось ±210 мм. Магазин 100 инструментов Capto C6 с рычажным загрузчиком. 7 осей, 5-осевая одновременная обработка. Расстояние между центрами 1650 мм. Пруток 90 мм.

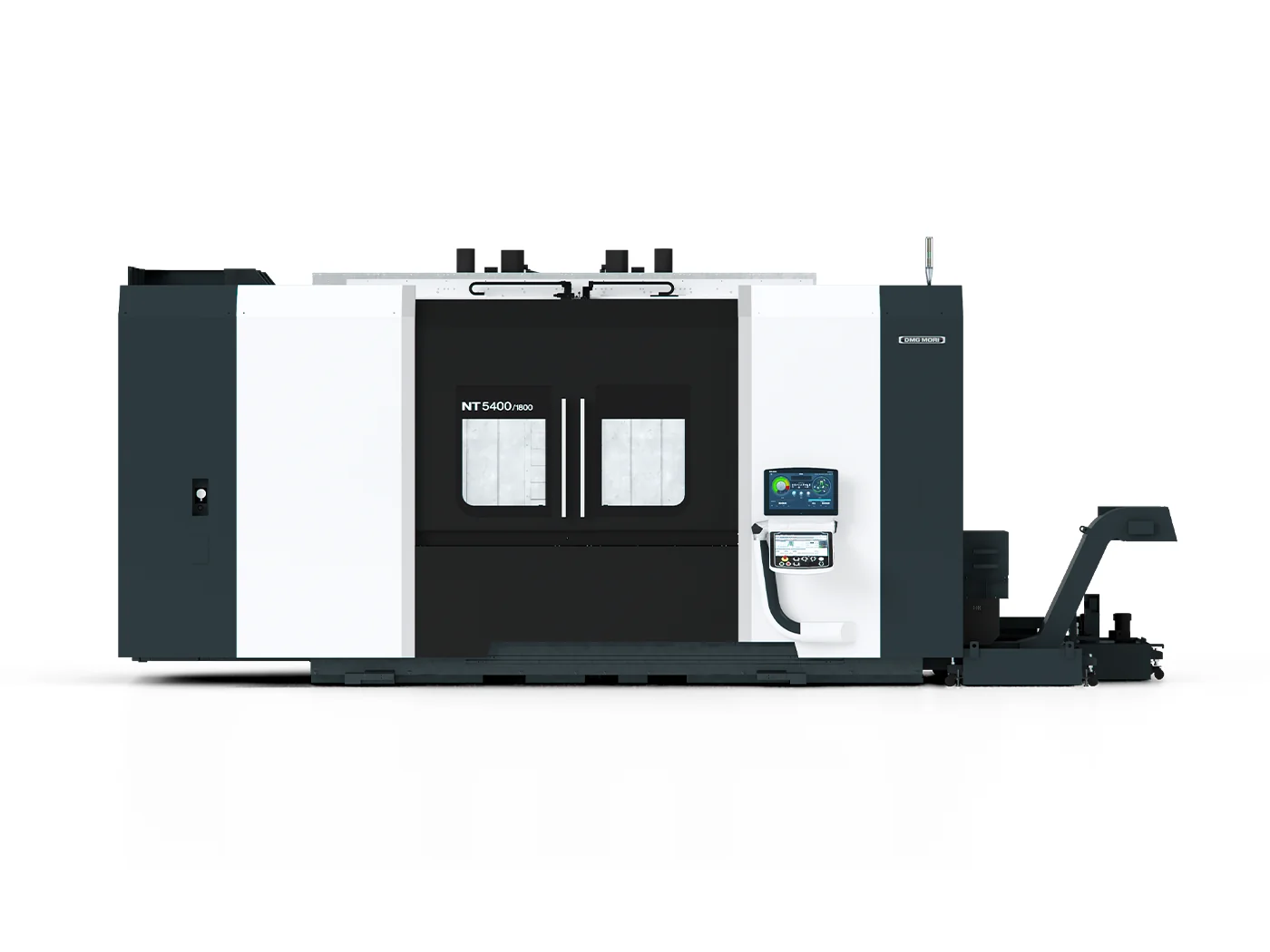

NT 5400 DCG / 1500 SZM
NT 5400 DCG / 1500 SZM — тяжелый токарно-фрезерный центр для крупных деталей ø920 мм. Патрон 15 дюймов. Главный шпиндель 2400 об/мин с осью C (точность 0.0001°). Токарно-фрезерный шпиндель 8000 об/мин. B-ось с прямым приводом: поворот 110°, диапазон ±120°. Технология DCG (Driven at Center of Gravity) для минимальных вибраций. Y-ось 200 мм. Многоосевой центр для сложных операций. Пруток 103 мм. Расстояние между центрами 1500 мм.

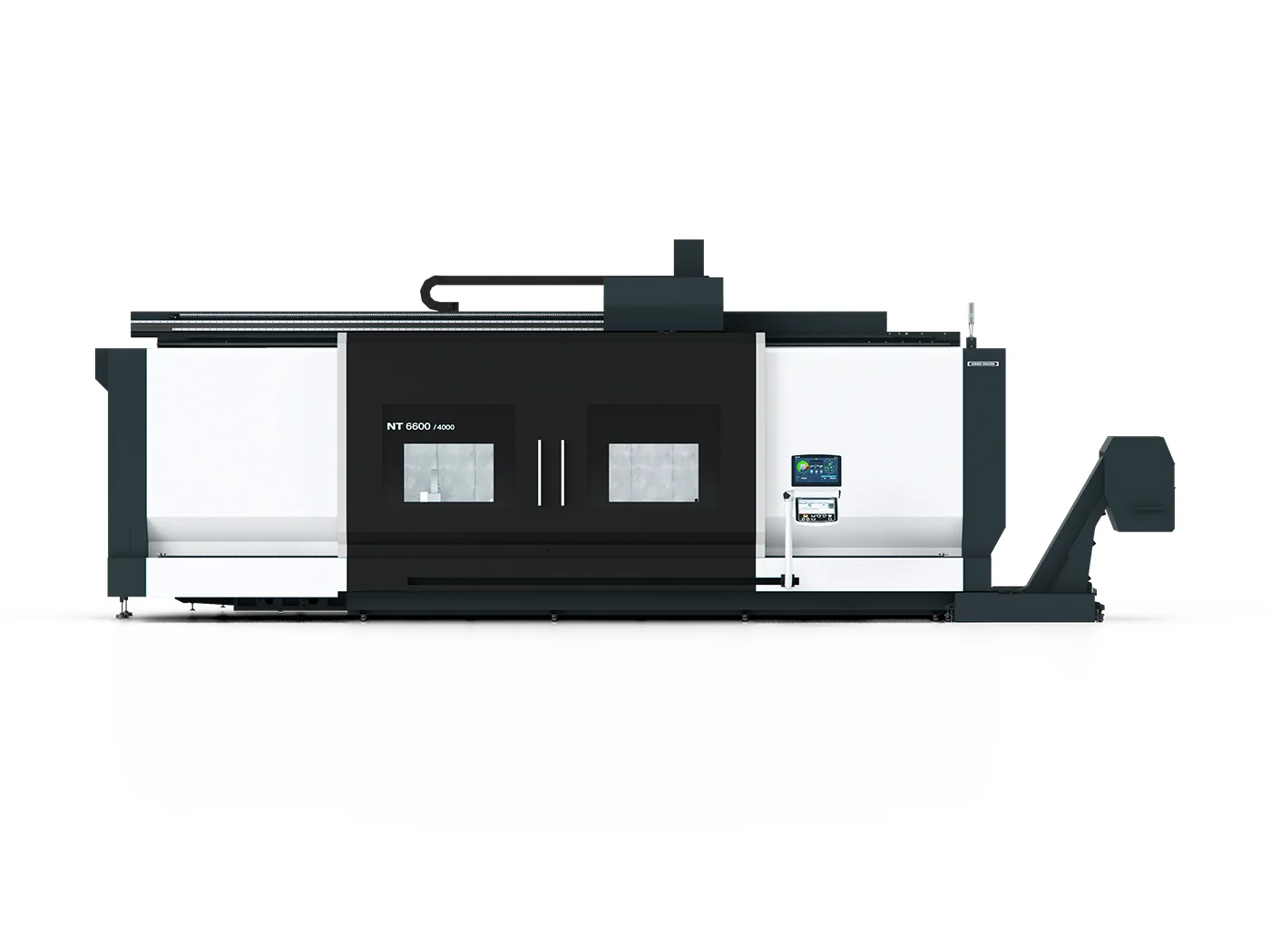

NT 6600 DCG / 2000 SZM
NT 6600 DCG / 2000 SZM — сверхтяжелый токарно-фрезерный центр для крупногабаритных деталей ø1070 мм. Главный шпиндель 1500 об/мин с осью C (точность 0.0001°). Токарно-фрезерный шпиндель 8000 об/мин. B-ось с прямым приводом: поворот 110°. Y-ось 660 мм для глубоких фрезерных операций. Технологии DCG (Driven at Center of Gravity) + DDM (Direct Drive Motor) + ORC (Octagonal Ram Construction). Быстрые перемещения: X-40 м/мин, Y-30 м/мин, Z-32 м/мин. Пруток 164 мм. Расстояние между центрами до 6000 мм (опции 3000/4000/6000 мм).
NTX 1000
NTX 1000 — токарно-фрезерный центр для деталей ø430×800 мм. Главный шпиндель до 12000 об/мин (опция 20000 об/мин). B-ось 240° с прямым приводом (DDM) для 5-осевой одновременной обработки. Capto C5 инструментальный интерфейс в стандарте. Y-ось 210 мм. Высокожесткая станина с контролем тепловых деформаций через масляное охлаждение. SIEMENS 840D или MAPPS Fanuc. CELOS X платформа. Совместимость с роботизированными системами загрузки. Пруток 65 мм.

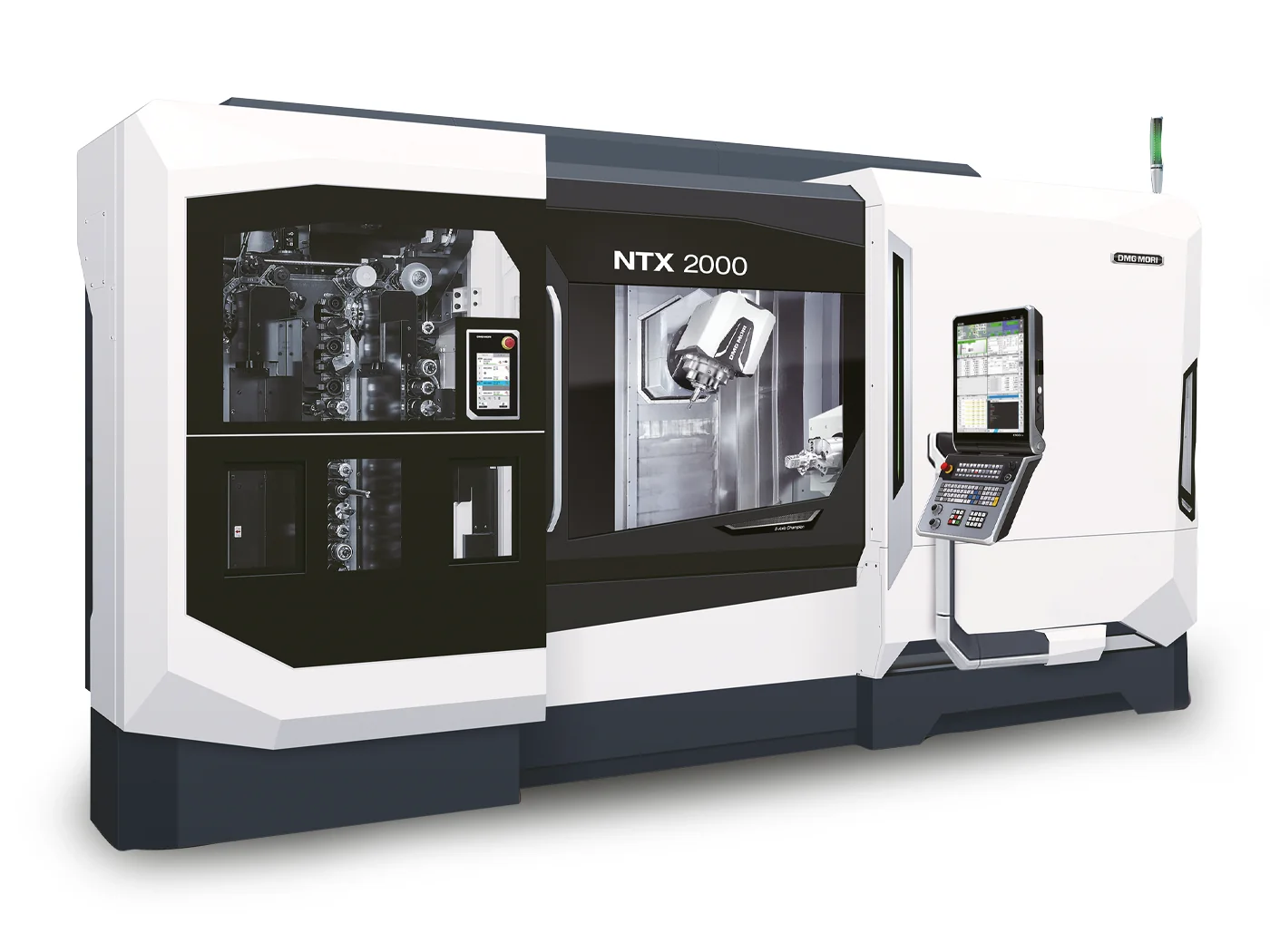

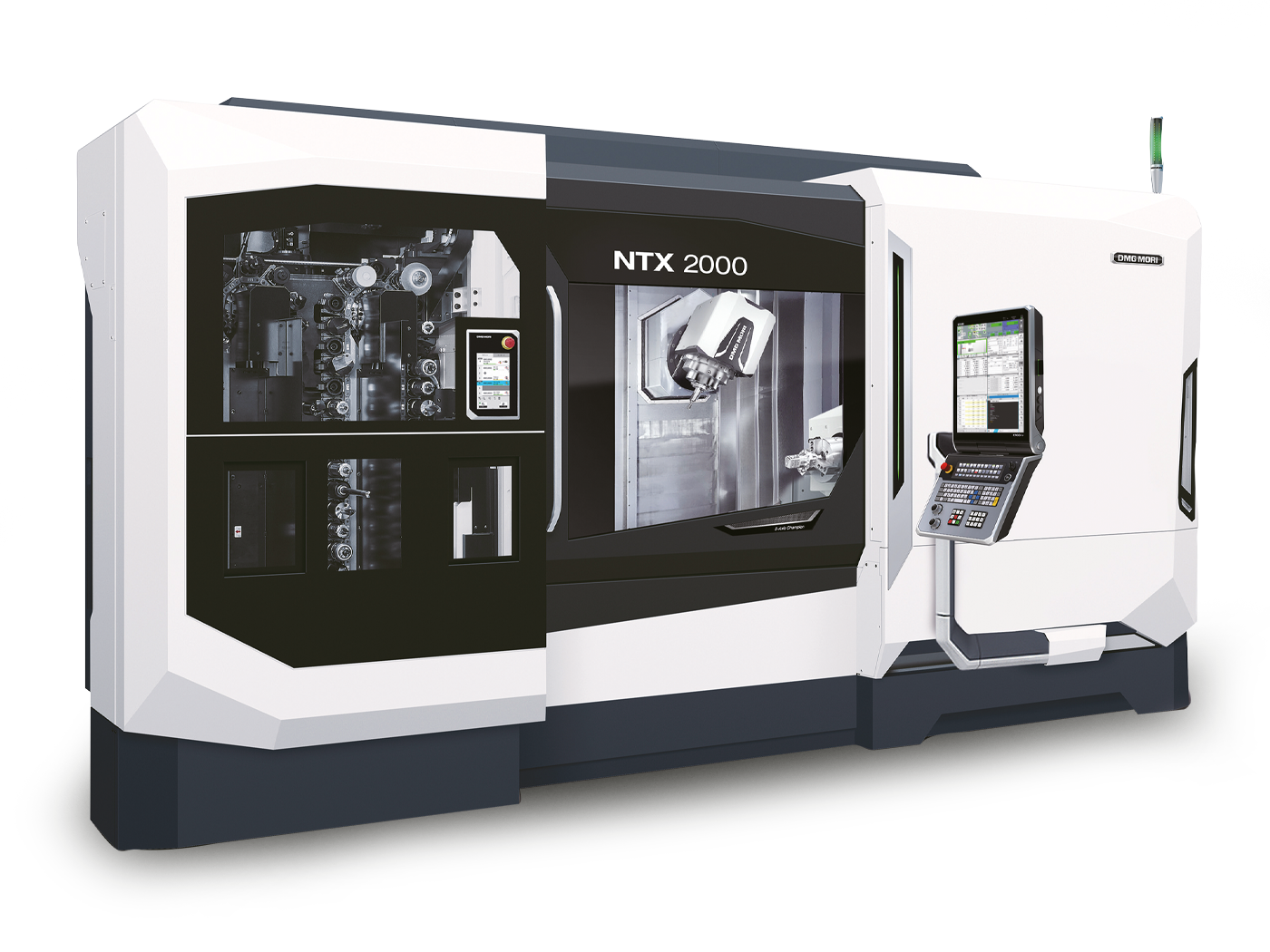

NTX 2000
NTX 2000 — токарно-фрезерный центр для длинных деталей ø670×1538 мм. compactMASTER — самый короткий инструментальный шпиндель в классе (350 мм) для максимального рабочего пространства. B-ось с прямым приводом (DDM) для 5-осевой одновременной обработки. Встречный шпиндель для 6-сторонней обработки в одном зажиме. Y-ось 300 мм (±150 мм, револьвер 2: ±40 мм). Контроль тепловых деформаций через масляное охлаждение шпинделей и ШВП. Энергосбережение с визуализацией эффекта. 3D контроль столкновений. SIEMENS или MAPPS Fanuc. Пруток 65 мм.
