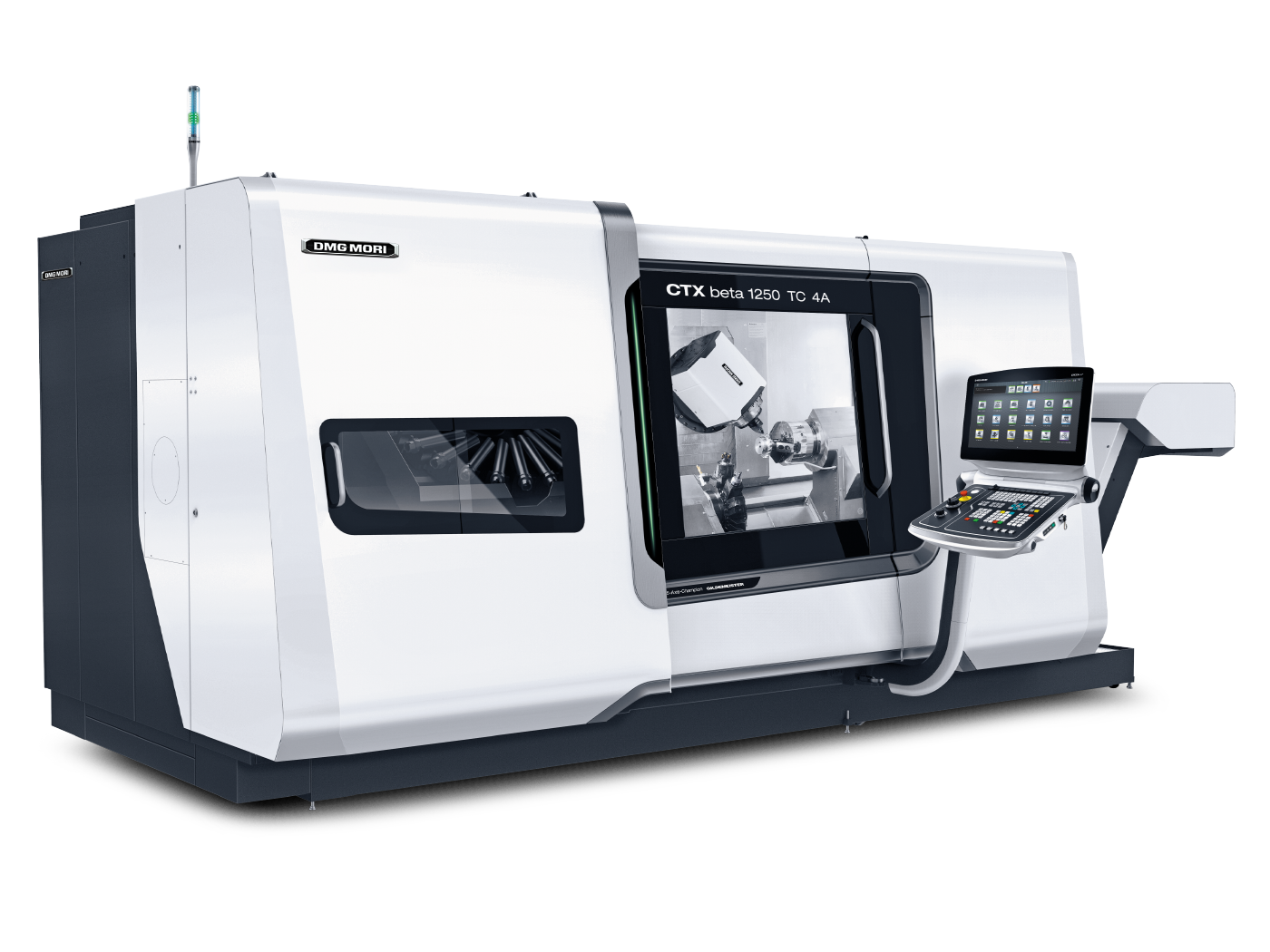

CTX beta 1250 TC 4A
Высокопроизводительный токарно-фрезерный центр DMG MORI с двумя инструментальными носителями: compactMASTER на B-оси и второй револьверной головкой. Обрабатывает детали Ø до 340 мм и длиной до 1185 мм, пруток Ø 102 мм. compactMASTER 12000 об/мин (22 кВт, 120 Нм); 12-16 позиций VDI40/VDI30 во втором носителе.
Технические характеристики
- B-ось
- прямой привод (DirectDrive)
- Ход оси X
- 490 мм
- Ход оси Y
- ±100 мм
- Ход оси Z
- 1200 мм
- Тип станка
- Токарно-фрезерный центр 4A с B-осью и вторым инструментальным носителем
- Система управления
- SIEMENS SINUMERIK 840D solutionline Operate (многоканальная)
- Фрезерный шпиндель compactMASTER
- 12000 об/мин, 22 кВт, 120 Нм (опц. 20000 об/мин)
- Максимальный диаметр прутка
- 102 мм
- Главный и встречный шпиндели
- для 6-сторонней обработки
- Максимальная длина обработки
- 1185 мм
- Максимальный диаметр обработки
- 340 мм
- Второй инструментальный носитель
- 12 или 16 позиций VDI40/VDI30; опц. DirectDrive 10000 об/мин (Y-ход 80 мм)
Подробное описание
CTX beta 1250 TC 4A - токарно-фрезерный центр с двумя инструментальными носителями. Помимо поворотного фрезерного шпинделя compactMASTER на B-оси, станок оснащён второй револьверной головкой (12 или 16 позиций VDI40/VDI30). Двойная оснастка = параллельная работа двух инструментов одновременно, что критично для серийного производства сложных деталей. Обрабатывает заготовки Ø до 340 мм и длиной до 1185 мм, пруток Ø до 102 мм.
Шпиндели - главный и встречный, для 6-сторонней обработки. Встречный шпиндель доводит обратную сторону детали в одной установке. Сдвоенный инструментальный носитель + два шпинделя = параллельная обработка с двух сторон двумя инструментами.
CompactMASTER - фрезерный шпиндель 12000 об/мин, 22 кВт, 120 Нм; опционально высокоскоростная версия 20000 об/мин. Установлен на B-оси с прямым приводом. Второй носитель - револьверная головка 12/16 позиций VDI40/VDI30 с опциональным DirectDrive (10000 об/мин, Y-ход 80 мм). Ход по X - 490 мм, по Y - ±100 мм, по Z - 1200 мм.
Управление - SIEMENS SINUMERIK 840D solutionline Operate, многоканальное под координацию параллельной работы. 3D-симуляция цикла до запуска в металл - особенно важна при двух инструментальных носителях, чтобы проверить отсутствие столкновений.
Кому подходит: серийным производствам сложных деталей с длинными техпроцессами (фитинги, корпусы клапанов, импеллеры), где один инструментальный носитель не покрывает весь цикл. Для тех, кому параллельная работа двух инструментов даёт экономию машинного времени, оправдывающую инвестицию.
