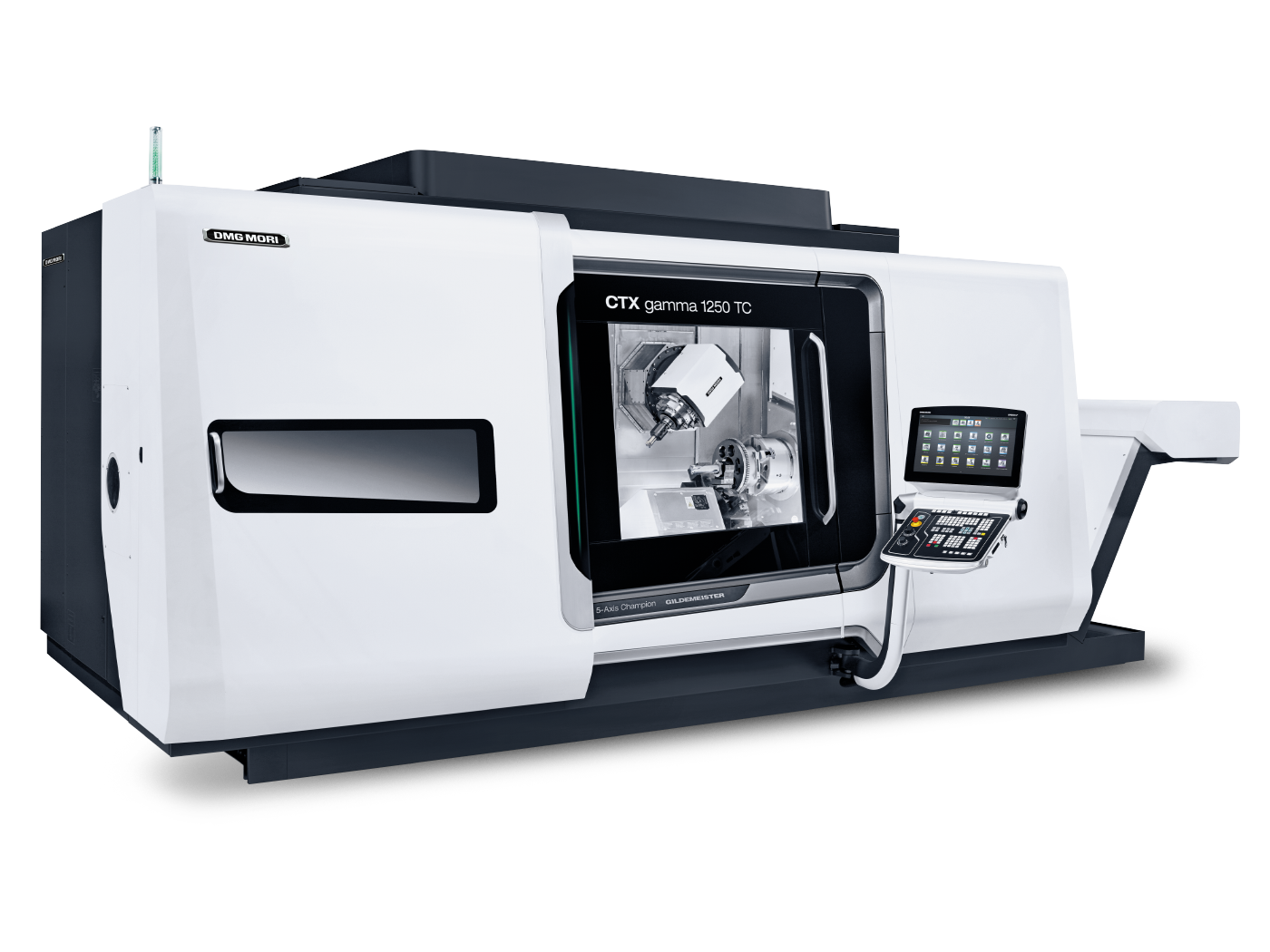

CTX gamma 1250 TC
Крупногабаритный токарно-фрезерный центр DMG MORI серии gamma. Обрабатывает детали Ø до 700 мм и длиной до 1250 мм, пруток Ø 127 мм. Главный шпиндель ISM 102 (45 кВт, 770 Нм, 4000 об/мин), фрезерный шпиндель compactMASTER 12000 об/мин (36 кВт, 220 Нм) на B-оси.
Технические характеристики
- B-ось
- прямой привод (DirectDrive)
- Ход оси X
- 800 мм
- Ход оси Y
- 420 мм
- Ход оси Z
- 1300 мм
- Тип станка
- Крупногабаритный токарно-фрезерный центр с B-осью
- Система управления
- SIEMENS SINUMERIK 840D solutionline Operate
- Главный шпиндель ISM 102
- 45 кВт, 770 Нм, 4000 об/мин (прямой привод до 4000 Нм)
- Магазин инструментов
- 36 станций дисковый (опц. цепевой до 180)
- Револьверная головка VDI 40
- 4000 об/мин / 28 Нм; DirectDrive 10000 об/мин / 34 Нм (опц.)
- Фрезерный шпиндель compactMASTER
- 12000 об/мин, 36 кВт, 220 Нм (опц. 20000 об/мин)
- Максимальный диаметр прутка
- 127 мм
- Максимальная длина обработки
- 1250 мм
- Максимальный диаметр обработки
- 700 мм
Подробное описание
CTX gamma 1250 TC - крупногабаритный токарно-фрезерный центр платформы gamma. Построен под тяжёлые корпусные детали: Ø до 700 мм, длина до 1250 мм, пруток Ø до 127 мм. Это класс деталей редукторов, корпусов насосов, фланцев превенторов, крупных узлов турбин - то, что не влезает в CTX beta.
Главный шпиндель - ISM 102, интегрированный, 45 кВт, момент 770 Нм, до 4000 об/мин. Интегрированный шпиндельный двигатель с прямым приводом развивает момент до 4000 Нм. Для тяжёлой черновой обработки чёрных поковок и крупного проката - рабочий привод. Опциональный встречный шпиндель - для 6-сторонней обработки в одной установке.
CompactMASTER - фрезерный шпиндель 12000 об/мин, 36 кВт, 220 Нм; опционально высокоскоростная версия 20000 об/мин. Установлен на B-оси с прямым приводом. Ход по X - 800 мм, по Y - 420 мм, по Z - 1300 мм. Большой ход Y (420 мм) - для обработки крупных эксцентричных элементов на габаритных деталях.
Револьверная головка VDI 40 - стандартная (4000 об/мин, 28 Нм, 10 кВт) или DirectDrive (10000 об/мин, 34 Нм, 14,2 кВт). Опциональный второй инструментальный носитель. Магазин инструментов - дисковый на 36 станций в стандарте, опционально цепевой до 180 станций - под длинные техпроцессы на крупных деталях.
Управление - SIEMENS SINUMERIK 840D solutionline Operate. Опциональный линейный привод по оси Z - для высокой динамики на длинных ходах.
Кому подходит: крупным контрактным производствам и заводам тяжёлого машиностроения (энергетика, нефтегаз, аэрокосмос), где в номенклатуре есть габаритные детали со сложной фрезерной обработкой. Для тех, кому концентрация техпроцесса на одном крупном станке даёт экономию времени против связки "токарный + фрезерный".
