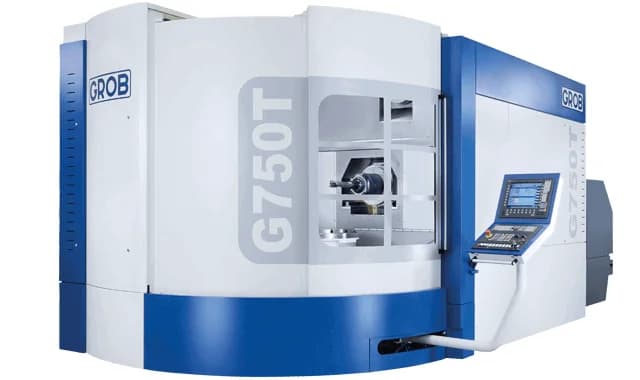

GROB G750T
GROB G750T - крупный 5-осевой фрезерно-токарный обрабатывающий центр с горизонтальным шпинделем. Ось B стола до 500 об/мин для полного токарного цикла крупных деталей. Стол ø950 мм, нагрузка до 1000 кг, HSK-A/T100, масса 34 500 кг.
Технические характеристики
- HSK-A/T100
- 14 500 об/мин / 261 Нм
- Ход X-оси
- 1000 мм
- Ход Y-оси
- 1100 мм
- Ход Z-оси
- 1175 мм
- Тип станка
- 5-осевой фрезерно-токарный обрабатывающий центр (Mill-Turn)
- Система ЧПУ
- Siemens 840D sl или Heidenhain TNC 640 (GROB4Pilot)
- Масса станка
- 34 500 кг
- Диаметр стола
- 950 мм
- Производитель
- GROB-WERKE GmbH & Co. KG (Минделхайм, Германия)
- Ось A (качание стола)
- 230°
- Диаметр захвата (swing)
- 1280 мм
- Ориентация шпинделя
- горизонтальная
- Шпиндельная система
- - HSK-A/T63: 16 000 об/мин / 206 Нм
- Точность позиционирования
- 0,006 мм (X/Y/Z)
- Максимальная нагрузка на стол
- до 1000 кг
- Ось B (вращение стола / токарная)
- 360°, 500 об/мин
- Время смены инструмента (chip-to-chip)
- 3,8 с
- Скорость быстрых перемещений X/Y/Z
- 60/50/75 м/мин
Подробное описание
GROB G750T - крупнейший 5-осевой фрезерно-токарный обрабатывающий центр компании GROB-WERKE GmbH & Co. KG (Минделхайм, Бавария). Буква «T» означает Turning - полноценная токарная обработка на высокоскоростной оси B стола в сочетании с возможностями крупного 5-осевого фрезерного центра G750. G750T является наиболее универсальным и крупным Mill-Turn центром в линейке GROB.
Конструктивная основа G750T полностью унаследована от G750: горизонтальный шпиндель, наклонно-поворотный стол с диаметром 950 мм, рабочие ходы 1000/1100/1175 мм по X/Y/Z, нагрузка на стол до 1000 кг. Ключевое дополнение - высокоскоростная ось B с максимальной частотой вращения 500 об/мин для токарного цикла. Это позволяет выполнять точение тел вращения, круговые канавки, нарезание резьбы и токарные торцевые операции в той же установке, что и 5-осевое фрезерование.
Шпиндельный интерфейс HSK-A/T100 предназначен для передачи высокого крутящего момента при токарном цикле, что критически важно при точении крупных тяжёлых деталей. Доступны конфигурации шпинделя с максимальными моментами для тяжёлого чернового точения и высокими оборотами для чистового точения.
G750T применяется в производствах, где детали сочетают сложную фрезерную геометрию с токарными поверхностями - авиационные компоненты с соосными отверстиями и посадочными поясками, корпуса турбомашин с токарными фланцами, конструктивные элементы тяжёлых машин с цилиндрическими посадочными местами.
