GROB G550T

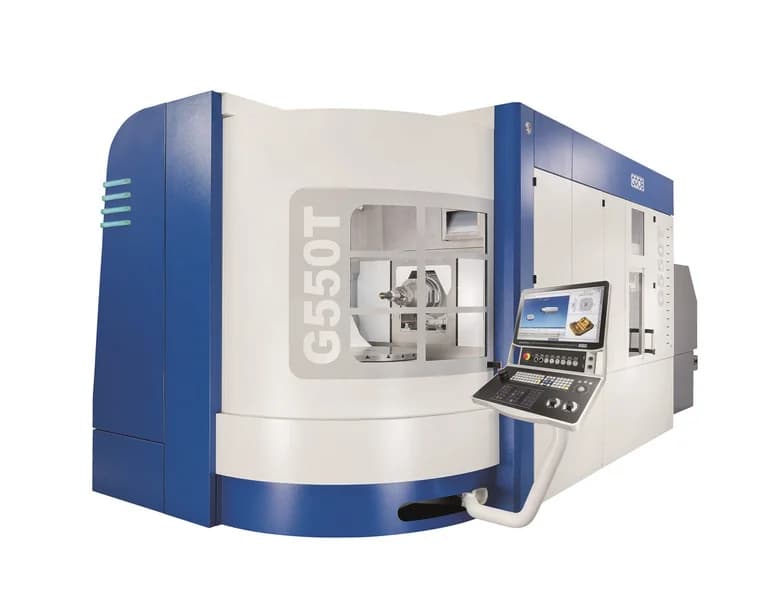

GROB G550T - 5-осевой фрезерно-токарный обрабатывающий центр с ходами 800/1020/970 мм, поворотным столом до 800 об/мин для полного токарного цикла. Шпиндель до 16 000 об/мин / 206 Нм (HSK-A/T63), масса 24 800 кг.
Технические характеристики
- HSK-A/T100
- 14 500 об/мин / 261 Нм
- Ход X-оси
- 800 мм
- Ход Y-оси
- 1020 мм
- Ход Z-оси
- 970 мм
- Тип станка
- 5-осевой фрезерно-токарный обрабатывающий центр (Mill-Turn)
- Система ЧПУ
- Siemens 840D sl или Heidenhain TNC 640 (GROB4Pilot)
- Масса станка
- 24 800 кг (без АСП), 27 500 кг (с АСП)
- Диаметр стола
- 770 мм
- Производитель
- GROB-WERKE GmbH & Co. KG (Минделхайм, Германия)
- Ось A (качание стола)
- 230°
- Диаметр захвата (swing)
- 900 мм
- Ориентация шпинделя
- горизонтальная
- Шпиндельная система
- - HSK-A/T63: 16 000 об/мин / 206 Нм (32 кВт)
- Магазин инструментов
- однодисковый 465 мм / двухдисковый 465/280/700 мм
- Точность позиционирования
- 0,006 мм (X/Y/Z)
- Максимальная нагрузка на стол
- 750 кг (без АСП), 600 кг (с АСП)
- Ось B (вращение стола / токарная)
- 360°, 800 об/мин
- Время смены инструмента (chip-to-chip)
- 3,0 с
- Скорость быстрых перемещений X/Y/Z
- 65/50/80 м/мин
Подробное описание
GROB G550T - 5-осевой фрезерно-токарный обрабатывающий центр компании GROB-WERKE, объединяющий возможности высокопроизводительного фрезерования и полноценного токарного цикла в одной установке. Буква «T» в наименовании означает Turning - токарная обработка на поворотном столе B.
Ключевое отличие G550T от G550 - высокоскоростная ось B стола с максимальной частотой вращения 800 об/мин, что обеспечивает полноценную токарную обработку деталей со сложной геометрией. Шпиндель с интерфейсом HSK-A/T63 (T = Turning) передаёт крутящий момент непосредственно на инструмент при токарном цикле. Это устраняет необходимость перезажима детали между операциями фрезерования и точения.
Конструкция полностью унаследована от G550: горизонтальный шпиндель, ходы X/Y/Z 800/1020/970 мм, стол ø770 мм с захватным диаметром 900 мм, нагрузка на стол 750 кг (без АСП). Станок позволяет обрабатывать детали сложной геометрии - корпуса, фланцы с токарными элементами, шестерни - за одну установку.
Доступны три конфигурации шпинделя: HSK-A/T63 16 000 об/мин (206 Нм), HSK-A/T100 10 000 об/мин (340 Нм), HSK-A/T100 14 500 об/мин (261 Нм). Это обеспечивает широкий диапазон применений от высокоскоростной обработки до тяжёлого точения. Точность позиционирования 0,006 мм, время смены инструмента 3,0 с.
