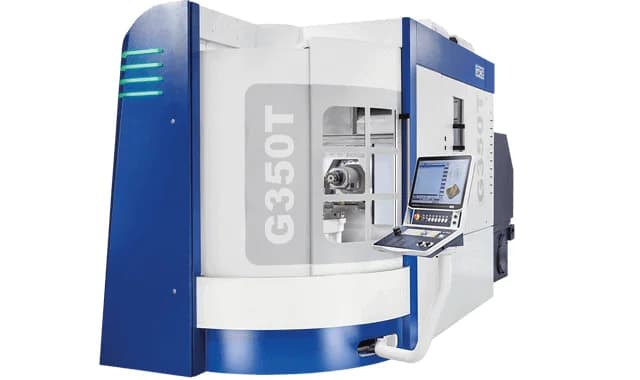

GROB G350T
GROB G350T - 5-осевой фрезерно-токарный обрабатывающий центр с ходами 600/855/750 мм, поворотным столом до 1200 об/мин для полного токарного цикла. Шпиндель HSK-A/T63 до 16 000 об/мин / 206 Нм, стол ø570 мм (диаметр захвата 620 мм), масса 15 500 кг.
Технические характеристики
- HSK-A/T63
- 21 000 об/мин / 47 Нм
- Ход X-оси
- 600 мм
- Ход Y-оси
- 855 мм
- Ход Z-оси
- 750 мм
- Тип станка
- 5-осевой фрезерно-токарный обрабатывающий центр (Mill-Turn)
- Система ЧПУ
- Siemens 840D sl или Heidenhain TNC 640 (GROB4Pilot)
- Масса станка
- 15 500 кг
- Диаметр стола
- 570 мм
- Производитель
- GROB-WERKE GmbH & Co. KG (Минделхайм, Германия)
- Ось A (качание стола)
- 230°
- Диаметр захвата (swing)
- 620 мм
- Ориентация шпинделя
- горизонтальная
- Шпиндельная система
- - HSK-A/T63: 12 000 об/мин / 83 Нм
- Точность позиционирования
- 0,006 мм (X/Y/Z)
- Максимальная нагрузка на стол
- 400 кг (без АСП), 340 кг (с АСП)
- Ось B (вращение стола / токарная)
- 360°, 1200 об/мин
- Время смены инструмента (chip-to-chip)
- 2,7 с
- Скорость быстрых перемещений X/Y/Z
- 70/45/90 м/мин
Подробное описание
GROB G350T - 5-осевой фрезерно-токарный обрабатывающий центр компании GROB-WERKE GmbH & Co. KG (Минделхайм, Бавария), сочетающий возможности высокопроизводительного 5-осевого фрезерования с полноценным токарным циклом в одной установке. Буква «T» обозначает Turning - токарная обработка на высокоскоростной оси B.
Конструктивная основа G350T полностью унаследована от G350: горизонтальный шпиндель, рабочие ходы X/Y/Z 600/855/750 мм, стол диаметром 570 мм (диаметр захвата 620 мм), нагрузка на стол до 400 кг. Ключевое дополнение - ось B стола с максимальной частотой вращения 1200 об/мин, преобразующая универсальный центр в полноценный фрезерно-токарный станок.
Благодаря высокоскоростной оси B оператор может выполнять токарную обработку тел вращения - круговые канавки, точение наружного и внутреннего диаметров, нарезание резьбы - непосредственно после фрезерных операций без перезажима детали. Это принципиально важно для деталей, сочетающих токарные и фрезерные поверхности: фланцы с карманами, ступицы с радиальными отверстиями, переходники сложной геометрии.
Шпиндельный интерфейс HSK-A/T63 (T = Turning) обеспечивает надёжную передачу крутящего момента при токарном цикле. Доступны конфигурации шпинделя от 12 000 до 21 000 об/мин под различные материалы. Система ЧПУ Siemens 840D sl или Heidenhain TNC 640 с интерфейсом GROB4Pilot управляет синхронизацией фрезерных и токарных операций.
G350T совместим с паллетными системами GROB PSS для создания гибких производственных ячеек с автоматической загрузкой деталей. Станок занимает нишу между компактным G150 и крупным G550T, охватывая детали среднего размера с комбинированными операциями.
