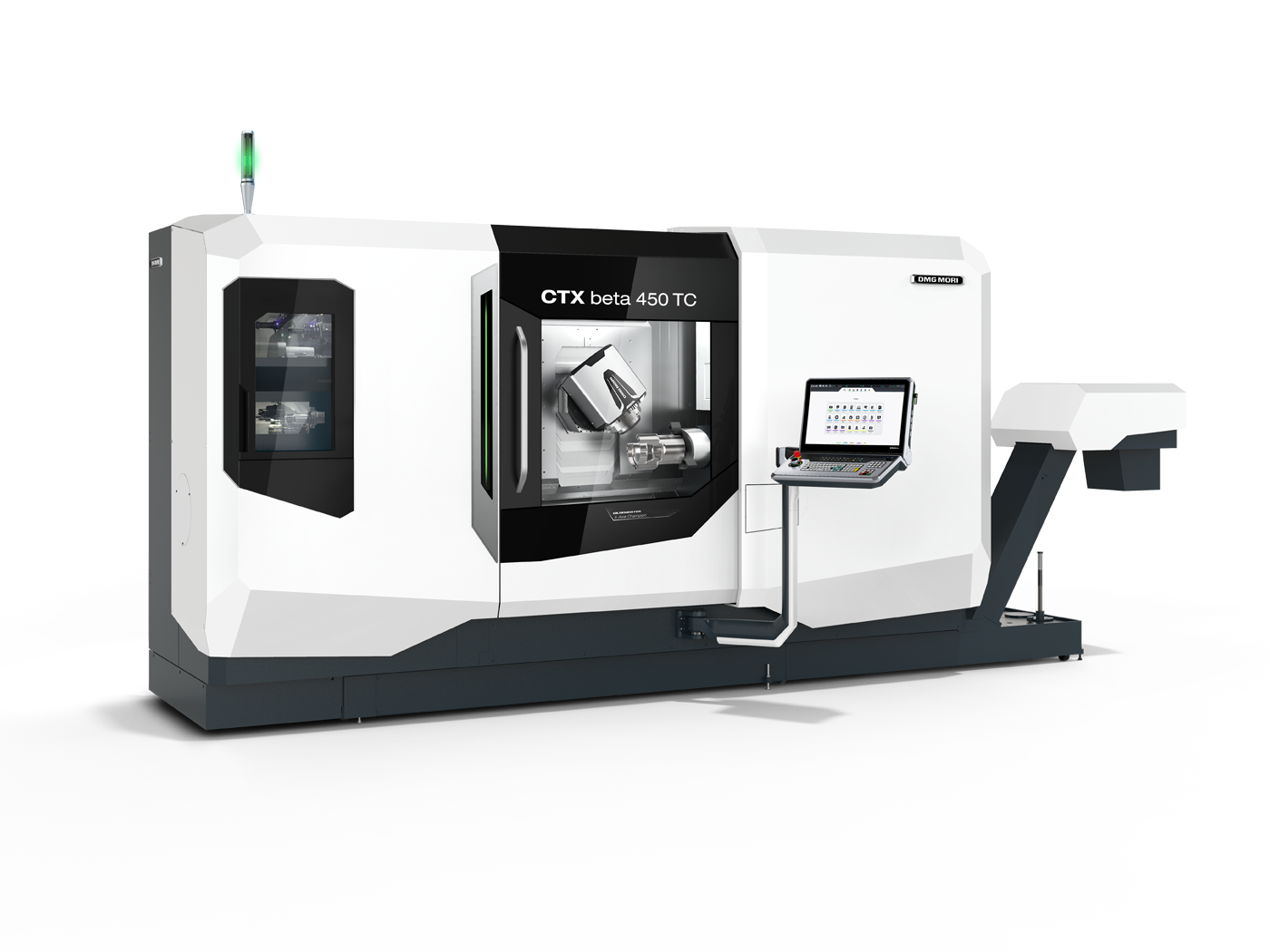

CTX beta 450 TC
Компактный токарно-фрезерный центр DMG MORI на платформе CTX beta. Обрабатывает детали Ø до 500 мм и длиной до 1100 мм, пруток Ø 76-102 мм. Шпиндель compactMASTER (15000 об/мин, 120 Нм) на B-оси; два шпинделя до 5000 об/мин и 720 Нм. Площадь основания 10 м².
Технические характеристики
- B-ось
- прямой привод (DirectDrive)
- Ход оси X
- 750 мм
- Ход оси Y
- ±125 мм (250 мм)
- Ход оси Z
- 1100 мм
- Тип станка
- Токарно-фрезерный центр с B-осью и шпинделем compactMASTER
- Площадь основания
- 10 м²
- Система управления
- SIEMENS SINUMERIK 840D solutionline Operate
- Фрезерный шпиндель compactMASTER
- 15000 об/мин, 120 Нм (опц. 20000 об/мин)
- Максимальный диаметр прутка
- 76 мм или 102 мм
- Главный и встречный шпиндели
- до 5000 об/мин, 36 кВт, 720 Нм
- Максимальная длина обработки
- 1100 мм
- Максимальный диаметр обработки
- 500 мм
Подробное описание
CTX beta 450 TC - компактный токарно-фрезерный центр на платформе CTX beta 5-го поколения. Построен по схеме с поворотным фрезерным шпинделем compactMASTER на B-оси: вместо классической револьверной головки - полноценный фрезерный шпиндель. Обрабатывает заготовки Ø до 500 мм и длиной до 1100 мм, пруток Ø 76 или 102 мм.
Главный и встречный шпиндели - до 5000 об/мин, мощность до 36 кВт, момент до 720 Нм. Симметричная схема: обратная сторона детали обрабатывается с тем же темпом. Передача детали между шпинделями в рабочей зоне без оператора.
CompactMASTER - фрезерный шпиндель на B-оси. Стандартная версия - 15000 об/мин, 120 Нм; опциональная высокоскоростная - 20000 об/мин. B-ось с прямым приводом даёт 5-осевую интерполяцию в одной установке. Ход по X - 750 мм, по Y - ±125 мм, по Z - 1100 мм. Большой ход Y (250 мм / ±125 мм) - для обработки эксцентричных элементов на крупных деталях.
Управление - SIEMENS SINUMERIK 840D solutionline Operate. 3D-симуляция цикла до запуска в металл. Площадь основания 10 м² - умеренно для класса 5-осевых токарно-фрезерных центров.
Кому подходит: контрактным производствам сложных деталей (корпуса клапанов, фитинги, фланцы с косыми отверстиями, импеллеры), где нужна 5-осевая обработка за одну установку на деталях среднего размера. Для тех, кому CLX 450 TC близок по компоновке, но нужен больший рабочий габарит и момент.
