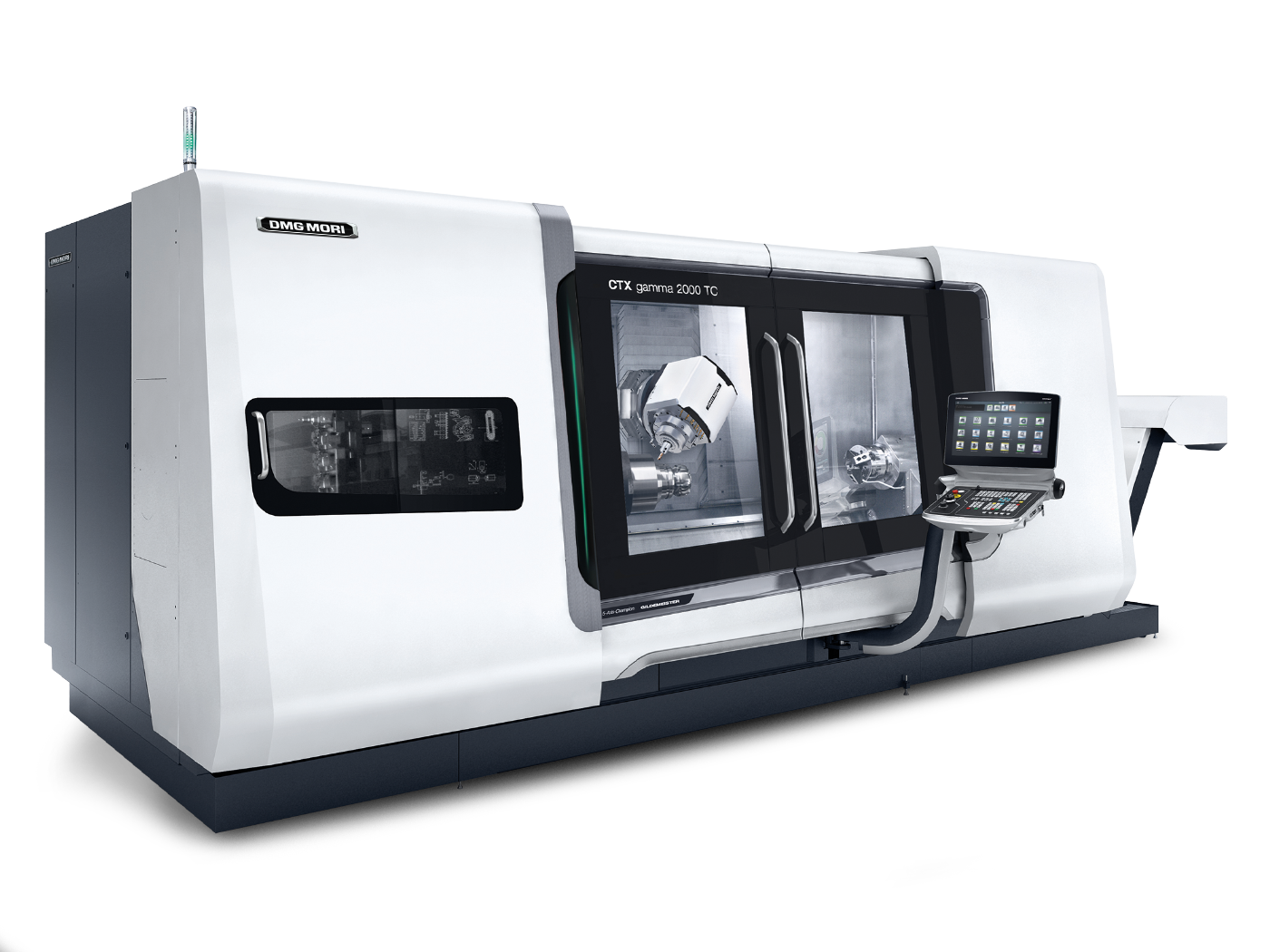

CTX gamma 2000 TC
Крупногабаритный токарно-фрезерный центр DMG MORI серии gamma с удлинённой станиной (2 м). Обрабатывает детали Ø до 700 мм и длиной до 2000 мм, пруток Ø 127 мм. Главный шпиндель ISM 102 (45 кВт, 770 Нм, 4000 об/мин), compactMASTER 12000 об/мин (36 кВт, 220 Нм) на B-оси.
Технические характеристики
- B-ось
- прямой привод (DirectDrive)
- Ход оси X
- 800 мм
- Ход оси Y
- 420 мм
- Ход оси Z
- 2050 мм
- Тип станка
- Крупногабаритный токарно-фрезерный центр с B-осью, длинная станина
- Система управления
- SIEMENS SINUMERIK 840D solutionline Operate
- Главный шпиндель ISM 102
- 45 кВт, 770 Нм, 4000 об/мин (прямой привод до 4000 Нм)
- Магазин инструментов
- 36 станций дисковый (опц. цепевой до 180)
- Револьверная головка VDI 40
- 4000 об/мин / 28 Нм; DirectDrive 10000 об/мин / 34 Нм (опц.)
- Фрезерный шпиндель compactMASTER
- 12000 об/мин, 36 кВт, 220 Нм (опц. 20000 об/мин)
- Максимальный диаметр прутка
- 127 мм
- Максимальная длина обработки
- 2000 мм
- Максимальный диаметр обработки
- 700 мм
Подробное описание
CTX gamma 2000 TC - версия платформы gamma TC с удлинённой до 2 метров станиной. Та же компоновка, что у gamma 1250 TC, но с увеличенным ходом по Z под длинномерные тяжёлые детали. Обрабатывает заготовки Ø до 700 мм и длиной до 2000 мм, пруток Ø до 127 мм. Класс деталей - длинные валы, штоки, колонки трубопроводной арматуры, роторы турбин, гребные валы.
Главный шпиндель - ISM 102, интегрированный, 45 кВт, момент 770 Нм, до 4000 об/мин. Прямой привод до 4000 Нм - под тяжёлую черновую обработку. Опциональный встречный шпиндель - для 6-сторонней обработки. На длинномерных деталях это особенно ценно: задняя бабка и переустановки длинных тяжёлых валов в другой станок - всегда узкое место по точности и времени.
CompactMASTER - фрезерный шпиндель 12000 об/мин, 36 кВт, 220 Нм (опц. 20000 об/мин), на B-оси с прямым приводом. Ход по X - 800 мм, по Y - 420 мм, по Z - 2050 мм. Большой ход Y (420 мм) - для обработки крупных эксцентричных элементов.
Револьверная головка VDI 40 - стандартная (4000 об/мин, 28 Нм) или DirectDrive (10000 об/мин, 34 Нм). Опциональный второй инструментальный носитель. Магазин инструментов - 36 станций дисковый, опц. до 180 цепевой.
Управление - SIEMENS SINUMERIK 840D solutionline Operate. Опциональный линейный привод по оси Z под высокую динамику на длинных ходах.
Кому подходит: заводу тяжёлого машиностроения и крупным контрактным производствам с длинномерной номенклатурой - валы электродвигателей большой мощности, штоки крупных гидроцилиндров, роторы турбин, гребные валы судов. Для тех, кому gamma 1250 TC по длине недостаточна, а переход на портальные системы избыточен.
