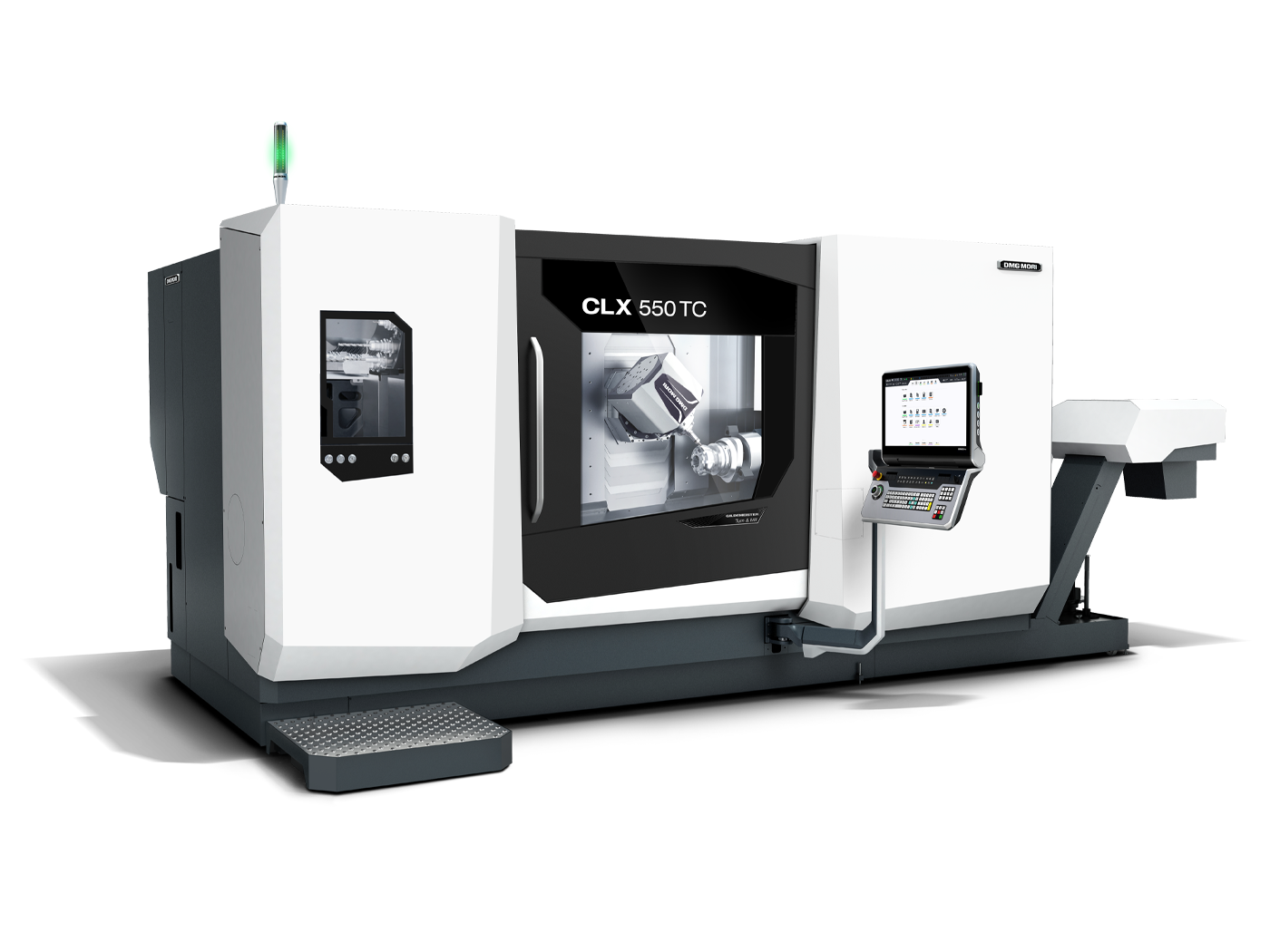

CLX 550 TC
Крупнейший токарно-фрезерный центр серии CLX TC (премьера AMB 2024). Обрабатывает детали Ø до 550 мм и длиной до 1600 мм, пруток Ø до 102 мм.
Технические характеристики
- B-ось
- ±120°, прямой привод (DirectDrive), разрешение 0,001°
- Патрон
- до Ø 400 мм (опц. 315 мм)
- Ход оси Y
- 270 мм
- Ход оси Z
- 1600 мм
- Тип станка
- Токарно-фрезерный центр с B-осью, двумя одинаковыми шпинделями
- Главный шпиндель
- ~36 кВт (40 % ПВ), 720 Нм, 4000 об/мин, интегрированный, A2-8
- Встречный шпиндель
- 36 кВт, 720 Нм, 4000 об/мин, С-ось 0,001°, водяное охлаждение
- Система управления
- SIEMENS SINUMERIK ONE с DMG MORI MENS
- Магазин инструментов
- 30 или 60 позиций, VDI 40 / HSK 63
- Фрезерный шпиндель compactMASTER
- 90 Нм, 12000 об/мин, HSK 63 / Capto C6
- Максимальный диаметр прутка
- 102 мм
- Максимальная длина обработки
- 1600 мм
- Максимальный диаметр обработки
- 550 мм
Подробное описание
CLX 550 TC - старшая модель токарно-фрезерной линейки CLX, premiered на выставке AMB 2024. Это уже не компактный токарно-фрезерный, а производственная машина под крупные заготовки: Ø до 550 мм, длина до 1600 мм, пруток Ø до 102 мм. Главная идея та же, что у CLX 450 TC - отказаться от классической револьверной головки в пользу полноценного фрезерного шпинделя на поворотной B-оси. Но всё в большем масштабе.
Два интегрированных шпинделя - главный и встречный, идентичные. Каждый развивает до 4000 об/мин, момент 720 Нм, мощность порядка 36 кВт при 40 % цикла. Встречный шпиндель имеет интегрированную С-ось с разрешением 0,001° и водяное охлаждение. Одинаковые характеристики обоих шпинделей означают, что обратная сторона детали обрабатывается с тем же темпом, что и основная - симметрия цикла без узких мест.
CompactMASTER - фрезерный шпиндель на B-оси ±120° с прямым приводом (DirectDrive), разрешение поворота 0,001°. До 12000 об/мин, момент 90 Нм. Держатели HSK 63 / Capto C6. На крупных деталях с лысками, пазами, объёмными карманами это даёт полноценную фрезерную производительность - без компромиссов приводных инструментов классической револьверной головки.
Ход по Y - 270 мм для обработки эксцентричных элементов. Ход по Z - 1600 мм под длину заготовки. Магазин инструментов - 30 или 60 позиций, VDI 40 / HSK 63. Патрон - до Ø 400 мм (опционально 315 мм). Шпиндельный фланец - A2-8 (семейный стандарт).
Симметричная двухшпиндельная схема + поворотный фрезерный шпиндель = полная 6-сторонняя обработка тяжёлой заготовки в одной установке. Для деталей массой в десятки килограмм это означает: не нужно снимать деталь, переносить на фрезерный, переустанавливать в новое базирование - всё делается на одной машине. Сокращение цикла, более жёсткий допуск, меньше перемещений по цеху.
Управление - SIEMENS SINUMERIK ONE с интерфейсом DMG MORI MENS. 19" мультисенсорная панель, 3D-симуляция цикла до запуска в металл. Контроль可以直接 через заводскую MES/SCADA.
Кому подходит: крупным контрактным производствам и заводам тяжёлого машиностроения (энергетика, нефтегаз, аэрокосмос), где в техпроцессе были и токарные, и фрезерные операции на крупных корпусных деталях. Для тех, кому консолидация техпроцесса на одном станке даёт экономию времени и более стабильный допуск, чем переустановка между машинами.
