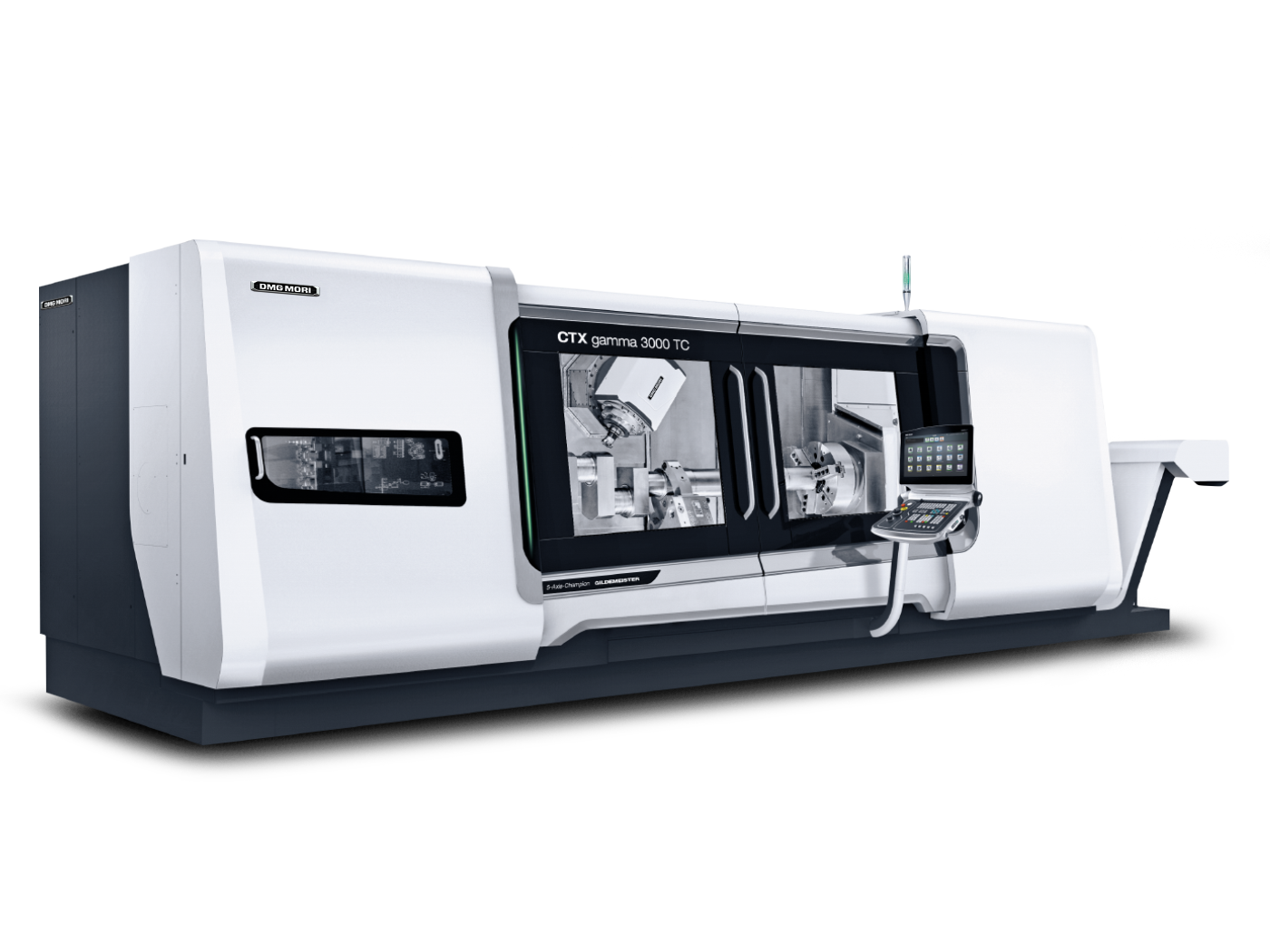

CTX gamma 3000 TC
Самый крупный токарно-фрезерный центр серии gamma: длина станины 3 м. Обрабатывает детали Ø до 700 мм и длиной до 3000 мм, пруток Ø 127 мм. Главный шпиндель с прямым приводом до 4000 Нм, compactMASTER 12000 об/мин (36 кВт, 220 Нм) на B-оси. Опциональный встречный шпиндель до 2200 Нм.
Технические характеристики
- B-ось
- прямой привод (DirectDrive)
- Ход оси X
- 800 мм
- Ход оси Y
- 420 мм
- Ход оси Z
- 3050 мм
- Тип станка
- Крупногабаритный токарно-фрезерный центр с B-осью, длина станины 3 м
- Главный шпиндель
- интегрированный, прямой привод до 4000 Нм, 4000 об/мин
- Система управления
- SIEMENS SINUMERIK 840D solutionline Operate
- Магазин инструментов
- 36 станций дисковый (опц. цепевой до 180)
- Револьверная головка VDI 40
- 4000 об/мин / 28 Нм; DirectDrive 10000 об/мин / 34 Нм (опц.)
- Фрезерный шпиндель compactMASTER
- 12000 об/мин, 36 кВт, 220 Нм (опц. 20000 об/мин)
- Максимальный диаметр прутка
- 127 мм
- Максимальная длина обработки
- 3000 мм
- Максимальный диаметр обработки
- 700 мм
Подробное описание
CTX gamma 3000 TC - старшая модель токарно-фрезерной серии gamma, длина станины 3 метра. Построен под узкий класс деталей - крупногабаритные длинномерные тяжёлые заготовки: роторы крупных турбин, гребные валы судов, длинные штоки тяжелонагруженных гидроцилиндров, колонки превенторов. Обрабатывает заготовки Ø до 700 мм и длиной до 3000 мм, пруток Ø до 127 мм.
Главный шпиндель - интегрированный с прямым приводом, до 4000 Нм момента. Унаследован от gamma 1250/2000 TC (на основе ISM 102). Опциональный встречный шпиндель - увеличенный, до 2200 Нм - для 6-сторонней обработки тяжёлых деталей. Симметрия моментов главного и встречного шпинделей (4000 / 2200 Нм) - под согласованный цикл с обеих сторон.
CompactMASTER - фрезерный шпиндель 12000 об/мин, 36 кВт, 220 Нм (опц. 20000 об/мин), на B-оси с прямым приводом. Ход по X - 800 мм, по Y - 420 мм, по Z - 3050 мм. На 3-метровых деталях с лысками, пазами, эксцентричными отверстиями - полноценная фрезерная обработка без отдельного станка.
Револьверная головка VDI 40 - стандартная (4000 об/мин, 28 Нм) или DirectDrive (10000 об/мин, 34 Нм). Опциональный второй инструментальный носитель. Магазин инструментов - 36 станций дисковый, опц. до 180 цепевой.
Управление - SIEMENS SINUMERIK 840D solutionline Operate. Опциональный линейный привод по оси Z - под высокую динамику на длинных ходах 3 метра.
Кому подходит: заводам энергетического тяжёлого машиностроения, судостроения, производства тяжелонагруженной гидравлики, где в номенклатуре есть специальные длинномерные детали, которые невозможно обработать на станках меньшего класса. Для тех, кому gamma 2000 TC (2 м) уже недостаточна по длине.
