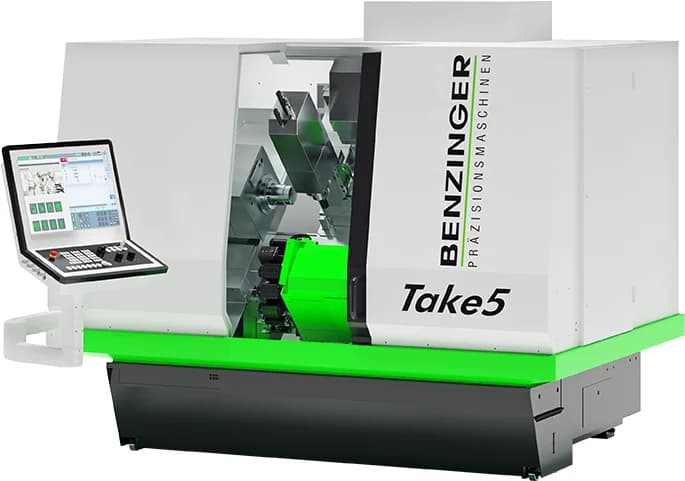

Benzinger Take5
Benzinger Take5 - 5-осевой токарно-фрезерный центр с главным и контршпинделем для полной обработки. Токарные шпиндели до 8 000 об/мин, биение <0,7 мкм, фрезерный шпиндель HSK40 до 30 000 об/мин, 16-позиционная турель VDI 25, магазин до 52 инструментов.
Технические характеристики
- Y-ось
- опционально для турели (внецентровое фрезерование)
- Турель
- 16 независимо приводных позиций, хвостовик VDI 25
- Тип станка
- 5-осевой токарно-фрезерный центр с главным и контршпинделем
- Система ЧПУ
- Siemens Sinumerik (Fanuc - опция)
- Давление СОЖ
- до 100 бар
- Подача прутка
- прутковый питатель (для полной обработки пруткового материала)
- Производитель
- Carl Benzinger GmbH (Пфорцхайм, Германия)
- Диаметр прутка
- 32-42 мм (зависит от конфигурации)
- Твёрдое точение
- до 72 HRC
- Глубокое сверление
- L/D > 30
- Фрезерный шпиндель
- доступен со стороны главного и контршпинделя
- Магазин инструментов
- до 52 позиций
- Биение токарных шпинделей
- <0,7 мкм (радиальное и осевое)
- Точность индексации турели
- <0,01 мм (высокоточный интерфейс, опционально)
- Скорость токарных шпинделей
- до 8 000 об/мин (16 000 об/мин - высокоскоростная опция)
Подробное описание
Benzinger Take5 - 5-осевой токарно-фрезерный центр производства Carl Benzinger GmbH (Пфорцхайм, основан в 1916 году, Германия), предназначенный для полной 5-осевой комплексной обработки прецизионных деталей на главном и контршпинделе. Концепция «Take5» объединяет пять технологических операций в одном станке: токарение, фрезерование, сверление, нарезание резьбы и шлифование - за одну установку детали.
Главный и контршпиндель обеспечивают обработку двух сторон детали без переустановки. Стандартная скорость токарных шпинделей до 8 000 об/мин с биением менее 0,7 мкм - ультрапрецизионные параметры, унаследованные от других станков линейки Benzinger. В высокоскоростном варианте скорость достигает 16 000 об/мин. Диапазон прутка 32-42 мм (в зависимости от конфигурации) охватывает большинство задач прецизионного токарного производства.
Фрезерный шпиндель HSK40 до 30 000 об/мин на обеих сторонах (главный и контрстороны) позволяет выполнять высокоскоростное фрезерование, растачивание и нарезание резьбы с минимальным радиальным биением. Уникальная Y-осевая функция (опционально для турели) обеспечивает внецентровое фрезерование и обработку сложных контуров.
16-позиционная независимо приводная турель VDI 25 с точностью индексации <0,01 мм (при высокоточном интерфейсе) и магазин до 52 инструментов полностью раскрывают потенциал Take5 для сложных многоинструментальных маршрутов. Давление СОЖ до 100 бар обеспечивает эффективный вынос стружки при глубоком сверлении (L/D > 30) и обработке труднообрабатываемых материалов. Возможность точения закалённых сталей до 72 HRC позволяет заменить операцию шлифования.
Система ЧПУ Siemens Sinumerik (или Fanuc по заказу) с 5-осевой интерполяцией поддерживает полный набор токарно-фрезерных циклов. Встроенная загрузочная автоматика Benzinger или роботизированная ячейка - для необслуживаемого производства.
Кому подходит: предприятиям, выпускающим медицинские компоненты из Ti6Al4V, нержавеющей стали и кобальт-хрома, часовые детали с полной обработкой за установку, ортодонтические и дентальные компоненты сложной геометрии и аэрокосмические фитинги из прутка ø32-42 мм, где нужно совместить токарение, фрезерование HSK40 до 30 000 об/мин, глубокое сверление L/D > 30 и твёрдое точение до 72 HRC в одном станке. Имеет смысл для производств, стремящихся заменить шлифовальную операцию твёрдым точением.
