Tornos
Швейцарский производитель прецизионных токарных автоматов и многошпиндельных станков с 1880 года. Мировой стандарт точности.
Медиагалерея
Оборудование Tornos (28)
Автоматы продольного точения (Swiss-type)
Категория:Токарные станки

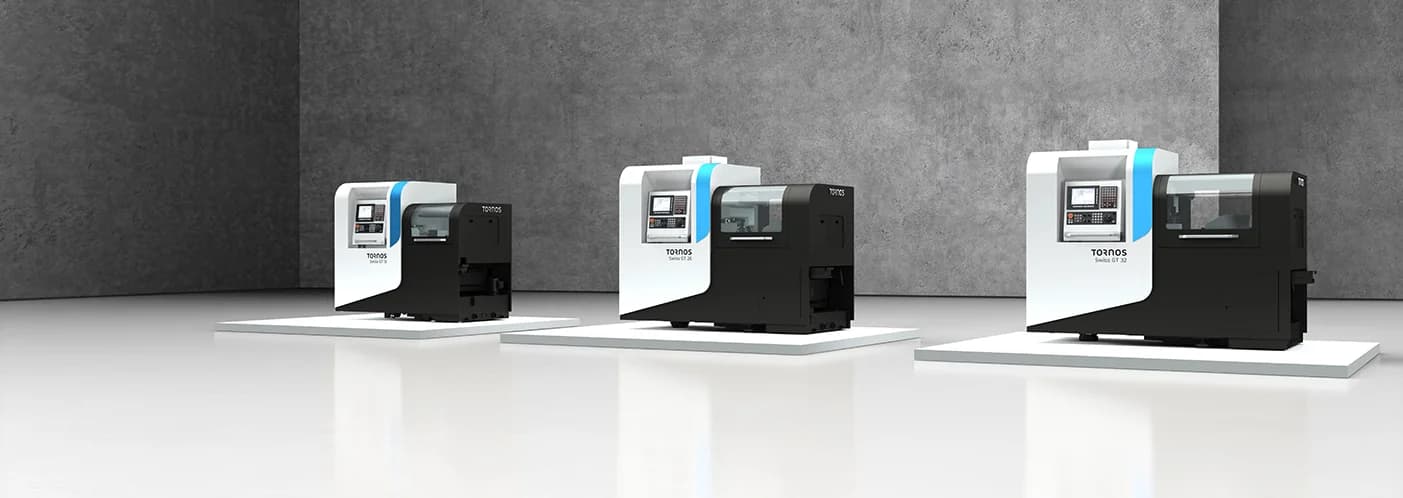

Swiss GT 32
Swiss GT 32 — старшая модель серии Swiss GT от Tornos для обработки прутка диаметром до 32 мм. Оснащена 6 осями + 2C, шпинделем 8000 об/мин мощностью 8,2/10,5 кВт. Вмещает 40 инструментов. Опциональная B-ось в версии GT 32B. Габариты 2170x1270x1990 мм, масса 3550 кг.
SwissNano 4
SwissNano 4 — ультракомпактный токарный автомат продольного точения Tornos для микродеталей с диаметром прутка до 4 мм. Оснащен 6 осями + 2C, шпинделем 16000 об/мин мощностью 1,3/1,5 кВт. Вмещает 12 инструментов, 4 приводных. Уникальный минимальный размер занимаемой площади — всего 1,1 x 0,65 м.
SwissNano 7
SwissNano 7 — компактный токарный автомат продольного точения Tornos для прецизионных деталей с диаметром прутка до 7 мм. Оснащен 6 осями + 2C, главным шпинделем 15000 об/мин / 2,9 кВт и контршпинделем 16000 об/мин / 1,5 кВт. Вмещает 24 инструмента, 10 приводных. Занимаемая площадь — 1,1 x 0,65 м.

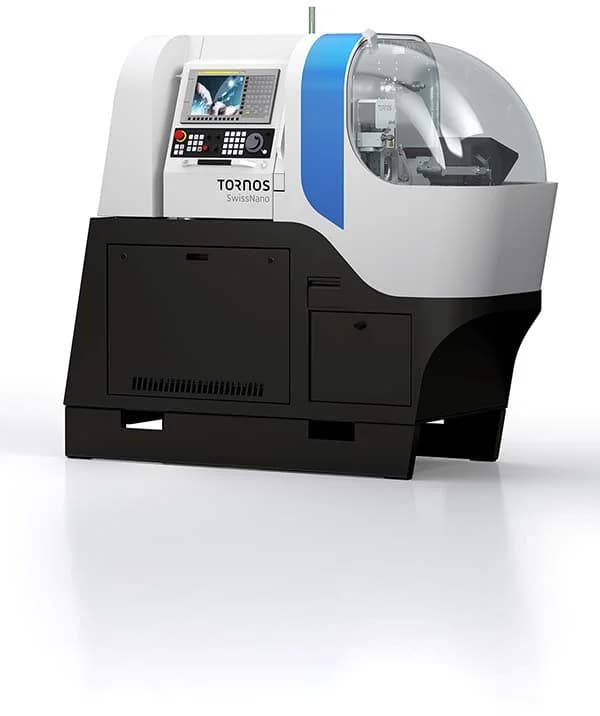

SwissNano 10
SwissNano 10 — старшая модель линейки SwissNano от Tornos для прецизионных деталей с диаметром прутка до 10 мм. Оснащена 6 осями + 2C, шпинделем ~15000 об/мин мощностью ~3 кВт. Вмещает 24 инструмента, 10 приводных. На 40% производительнее предшественников. Обработка деталей длиной до 100 мм. Площадь — 1,1 x 0,65 м.
Swiss DT 7
Swiss DT 7 — высокоэффективный токарный автомат продольного точения Tornos для прутка диаметром до 7 мм. Оснащен 6 осями + 2C, мощностью шпинделей 4/5 кВт. Вмещает 33 инструмента, 8 приводных. На 25% меньше занимаемая площадь и на 10% быстрее циклы обработки. Высокочастотные воздушные шпиндели (HF).
Swiss DT 10
Swiss DT 10 — высокоэффективный токарный автомат продольного точения Tornos для прутка диаметром до 10 мм. Оснащен 6 осями + 2C, мощностью шпинделей 4/5 кВт. Вмещает 33 инструмента, 8 приводных. Обработка деталей длиной до 185 мм. На 25% компактнее и на 10% быстрее аналогов.

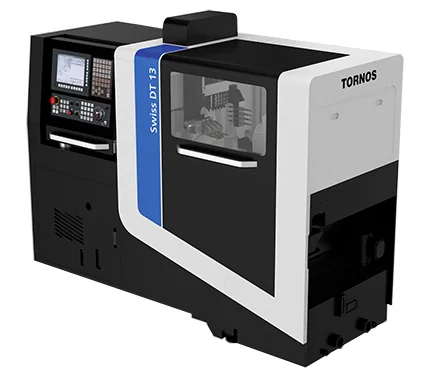

Swiss DT 13
Tornos Swiss DT 13 — токарный автомат продольного точения для прутка до 13 мм. Скорость шпинделей до 15 000 об/мин, мощность 10,5 кВт, 5 линейных осей + 2 независимые инструментальные системы. Длина деталей до 180 мм (с направляющей втулкой), B-ось plug-and-play. Медицина, стоматология, часовое производство.
Swiss DT 26
Tornos Swiss DT 26 — токарный автомат продольного точения для прутка до 26 мм. Мощность шпинделей 10,5 кВт, до 10 000 об/мин, 5 осей + 2C, 22 инструмента (8 приводных). Максимальная длина деталей 195 мм. Универсальный B-ось, работа с/без направляющей втулки.

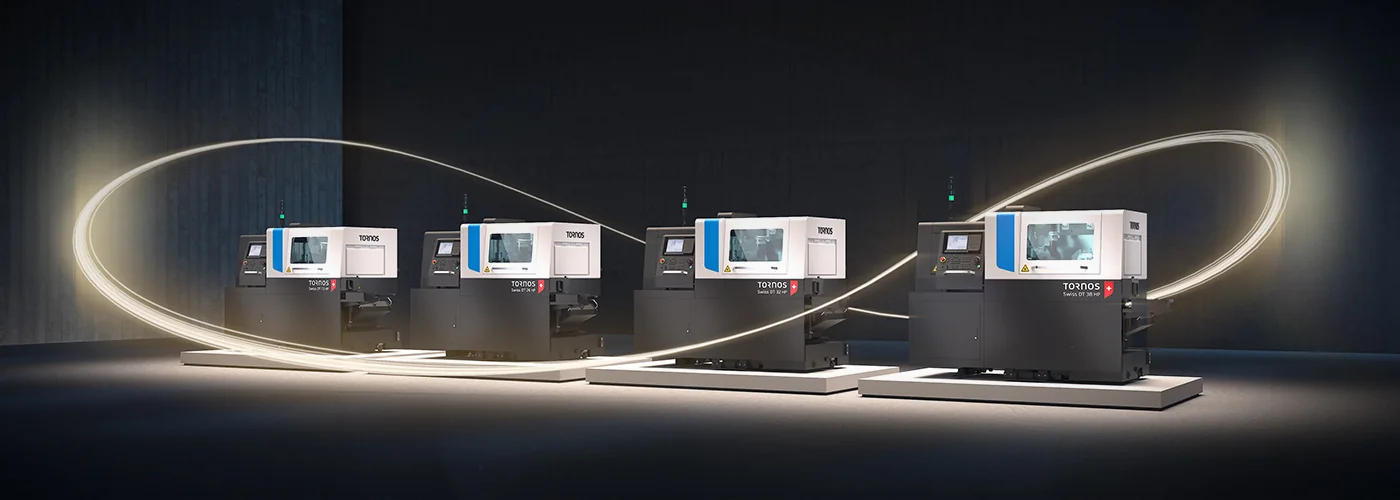

Swiss DT 32
Tornos Swiss DT 32 — токарный автомат продольного точения для прутка до 32 мм. Жидкостно-охлаждаемые шпиндели 10,5 кВт / 10 000 об/мин / 26 Нм, B-ось plug-and-play. Крупный диапазон для автомобильной гидравлики, соединительной арматуры и крупных медицинских компонентов.
Swiss DT 38
Tornos Swiss DT 38 — старшая модель серии Swiss DT для прутка до 38 мм. Жидкостно-охлаждаемые шпиндели 10,5 кВт / 10 000 об/мин / 26 Нм. Максимальный диаметр прутка в серии DT. B-ось plug-and-play. Крупная гидравлика, нефтегазовые соединители, промышленная арматура.

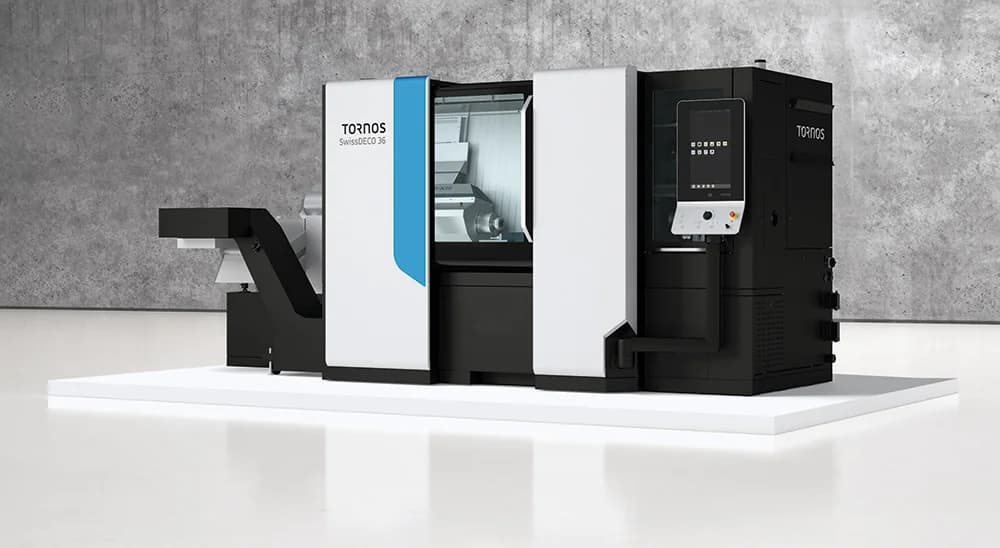

SwissDECO 36
SwissDECO 36 — флагманский токарный автомат продольного точения компании Tornos, выпускаемый в трех вариантах (G/T/TB). Обеспечивает обработку прутка диаметром до 32 мм (36 мм без направляющей втулки), оснащен 9 осями с возможностью расширения до 2C и B-оси, и вмещает до 57 инструментов в версии TB.

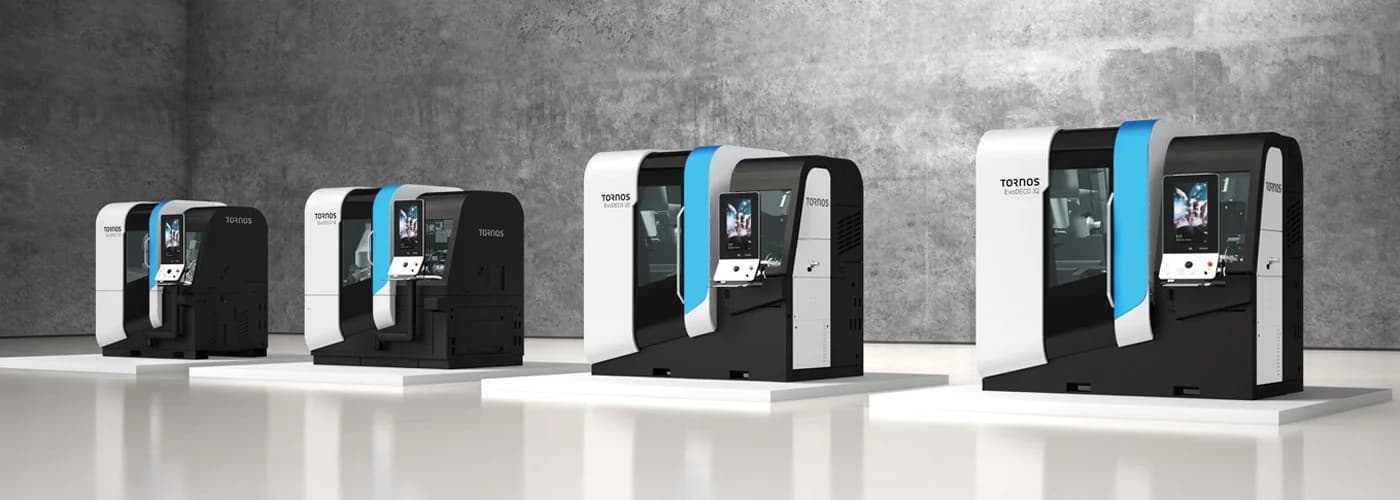

EvoDECO 10
EvoDECO 10 — компактный высокоскоростной токарный автомат продольного точения Tornos для обработки прутка диаметром до 10 мм. Оснащен 8 или 10 осями, главным шпинделем с частотой вращения до 14000 об/мин и 3-4 независимыми инструментальными системами, вмещающими до 22 инструментов.
EvoDECO 16
EvoDECO 16 — универсальный токарный автомат продольного точения Tornos для обработки прутка диаметром до 16 мм. Оснащен 8 или 10 осями, шпинделем 12000 об/мин мощностью 15,8 кВт, 3-4 инструментальными системами и опциональной B-осью в версии 16B для 5-осевой обработки.
EvoDECO 20
EvoDECO 20 — производительный токарный автомат продольного точения Tornos для обработки прутка диаметром до 25,4 мм. Оснащен 10 управляемыми осями, шпинделем 10000 об/мин мощностью 9,5/12,8 кВт, четырьмя независимыми инструментальными системами и вместимостью до 27 инструментов.
EvoDECO 32
EvoDECO 32 — старшая модель линейки EvoDECO от Tornos для обработки прутка диаметром до 32 мм. Оснащена 10 управляемыми осями, шпинделем 8000 об/мин мощностью 9,5/12,8 кВт, четырьмя независимыми инструментальными системами и вместимостью до 27 инструментов.

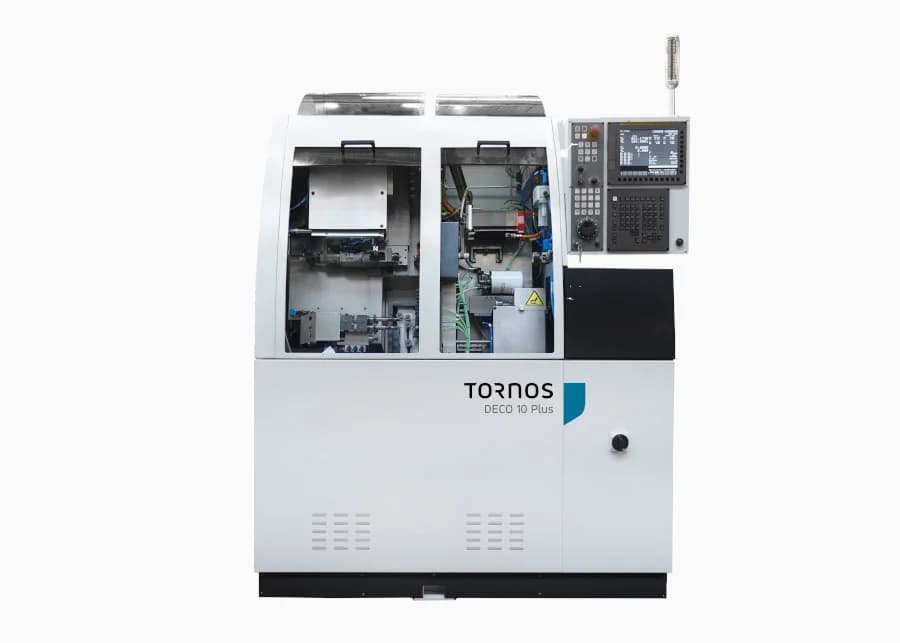

DECO 10 Plus
DECO 10 Plus — модернизированный токарный автомат продольного точения Tornos на базе легендарной платформы DECO. Обрабатывает пруток диаметром до 10 мм, оснащен 9 осями и шпинделем 16000 об/мин мощностью 3,7 кВт. Система ЧПУ Fanuc 31i-B5 с USB и поддержкой Industry 4.0.

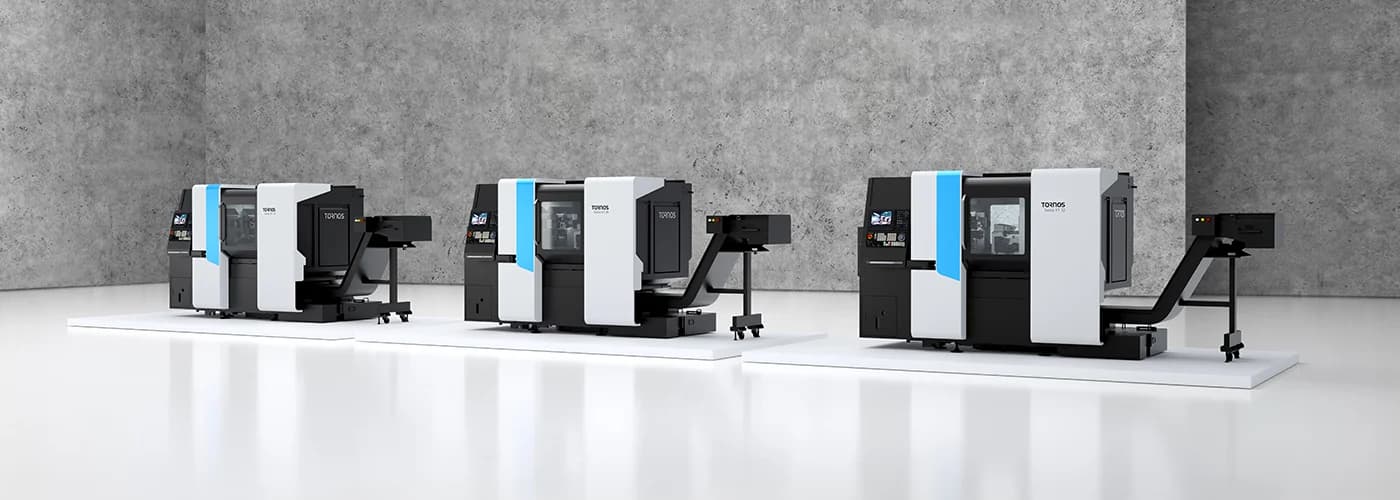

Swiss XT 16
Swiss XT 16 — высокопроизводительный токарный автомат продольного точения Tornos для прутка диаметром до 16 мм. Оснащен 8/9 осями, шпинделем 10000 об/мин с разгоном за 0,3 с и мощностью 10,5 кВт. Три инструментальные системы вмещают 42 инструмента, из которых 18 приводных.
Swiss XT 26
Swiss XT 26 — высокопроизводительный токарный автомат продольного точения Tornos для прутка диаметром до 25,4 мм. Оснащен 8/9 осями, шпинделем 10000 об/мин мощностью 10,5 кВт, вмещает 42 инструмента. Поддерживает быстрое переключение между режимами с направляющей втулкой и без (GB conversion).
Swiss XT 32
Swiss XT 32 — старшая модель серии Swiss XT от Tornos для обработки прутка диаметром до 32 мм (38 мм без направляющей втулки). Оснащен 8/9 осями, шпинделем 10000 об/мин мощностью 10,5 кВт, вмещает 42 инструмента. Поддерживает Quick GB Conversion и программирование через TISIS.
Swiss GT 13
Swiss GT 13 — экономичный токарный автомат продольного точения Tornos для прутка диаметром до 13 мм. Оснащен 6 осями + 2C, шпинделем 15000 об/мин мощностью 4 кВт. Вмещает до 30 инструментов, из которых 12 приводных. 22 позиции на главном суппорте. Работает с направляющей втулкой и без нее.
Swiss GT 26
Swiss GT 26 — универсальный токарный автомат продольного точения Tornos серии GT для прутка диаметром до 25,4 мм. Оснащен 6 осями + 2C, шпинделем 10000 об/мин мощностью 8,2/10,5 кВт. Вмещает 40 инструментов, из которых 14 приводных. Опциональная B-ось в версии GT 26B для 5-осевой обработки.
Высокоскоростные обрабатывающие центры (HSM)
Категория:Фрезерные обрабатывающие центры

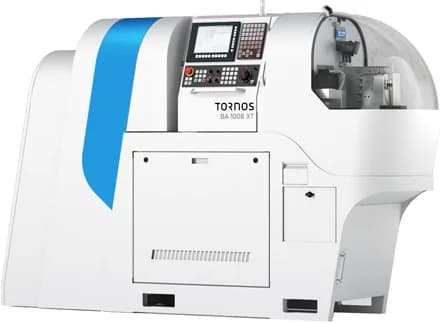

BA 1008 XT
BA 1008 XT — высокоскоростной фрезерный центр Tornos для обработки деталей из прутка диаметром до 16 мм. Оснащен 6 линейными осями + 1C, расширяемыми до 12 осей. 4-осевая одновременная обработка. До 8 шпинделей (12000/28000 об/мин). 23 инструмента, 2 устройства смены. Система ЧПУ Fanuc 0i-MF.

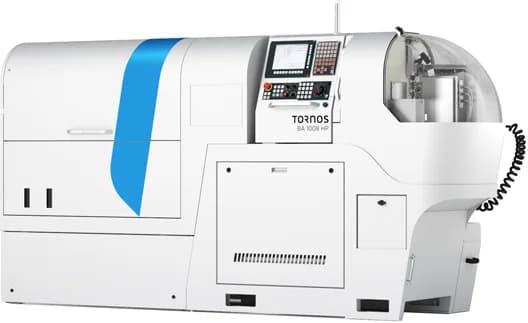

BA 1008 HP
BA 1008 HP — высокоскоростной фрезерный центр Tornos серии High Performance для прутка диаметром до 16 мм. Оснащен 6 осями + 1C, 9 шпинделями (4 фронтальных, 3 боковых, 2 задних) с частотой вращения от 12000 до 80000 об/мин. Подача СОЖ через шпиндель под высоким давлением. Габариты 3200x998x1690 мм.
Многоосевые обрабатывающие комплексы
Категория:Многофункциональные центры

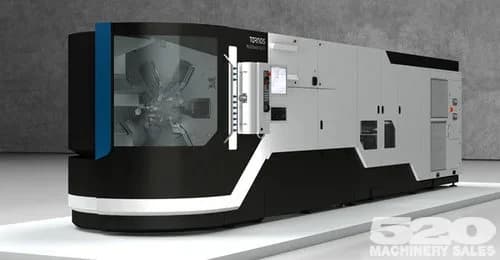

MultiSwiss 6x32
MultiSwiss 6x32 — революционный 6-шпиндельный токарный автомат продольного точения Tornos для прутка диаметром 8-32 мм. Оснащен 14 осями с опцией 3Y и 8+1 C, шпинделями 6000 об/мин / 11 кВт / 19 Нм. Установленная мощность 140 кВт. 20 инструментов. Масса 14800 кг.

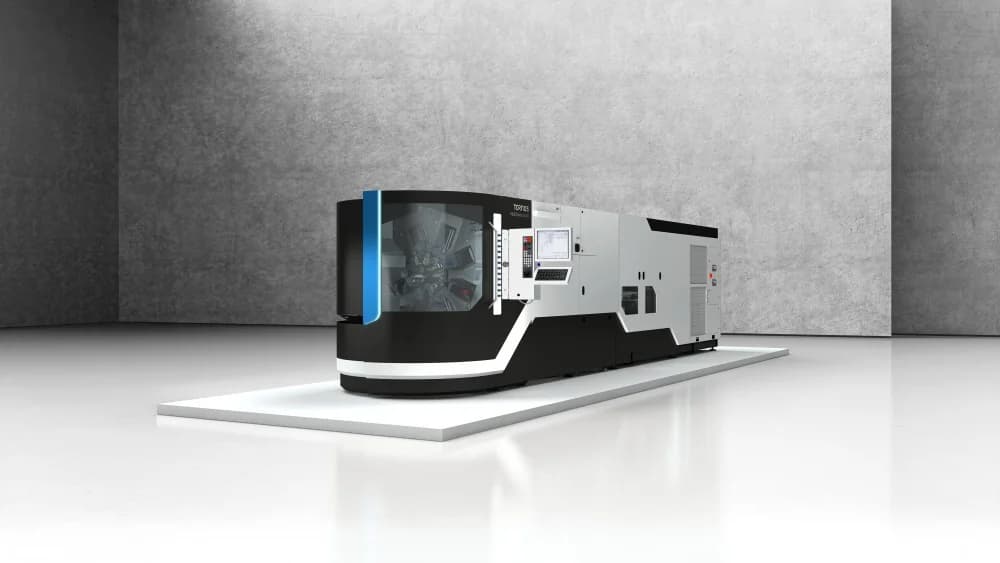

MultiSwiss 8x26
MultiSwiss 8x26 — высокопроизводительный 8-шпиндельный токарный автомат продольного точения Tornos для прутка диаметром 8-26 мм. Оснащен 18 осями с опцией 6Y и 8+1 C, шпинделями 8000 об/мин / 11 кВт. 31 инструмент. Установленная мощность 140 кВт. Масса 15000 кг.

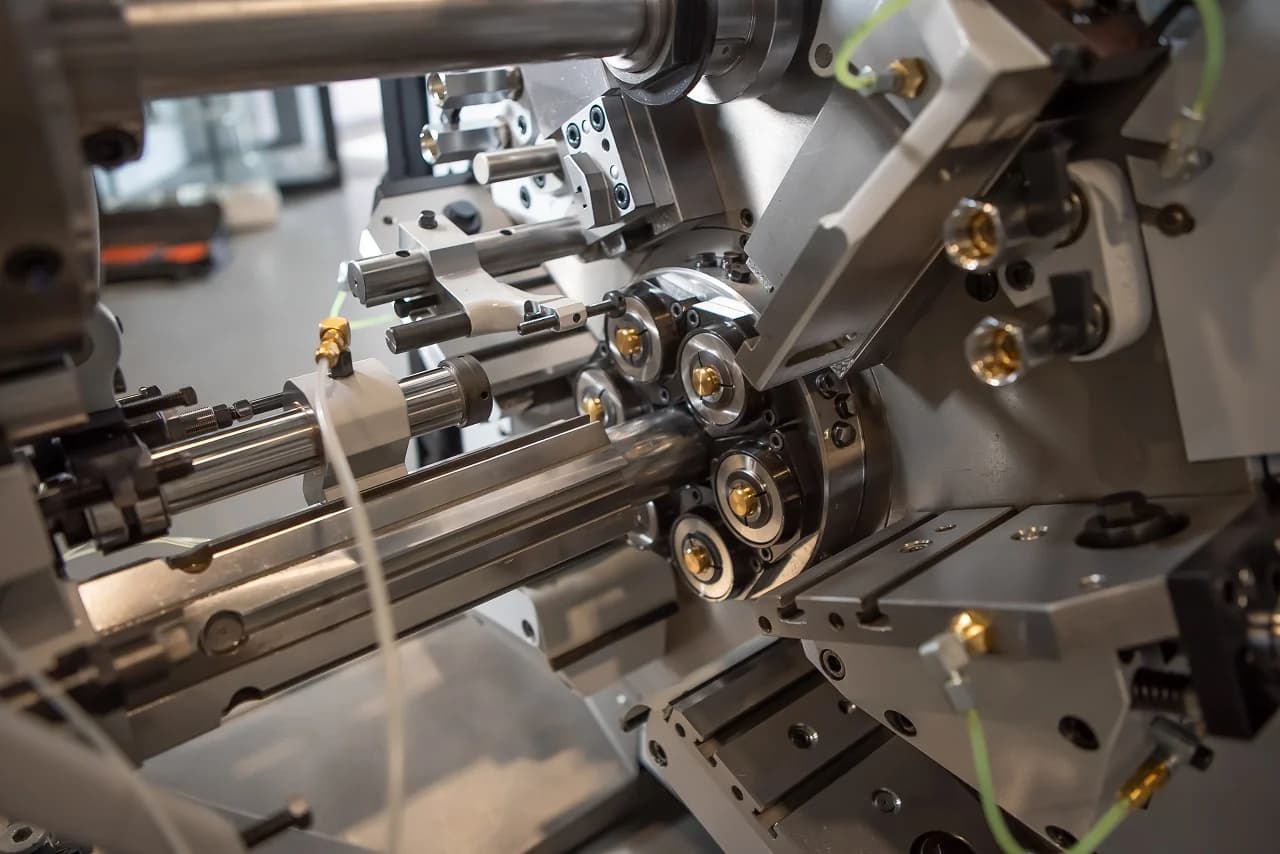

SAS 16 Plus
SAS 16 Plus — ремануфактурированный 6-шпиндельный токарный автомат Tornos для прутка диаметром до 16 мм. Гибридная концепция Cam+CNC объединяет механические кулачки с ЧПУ Fanuc 0i-MODEL F. Шпиндели 8000 об/мин, мощность 7,5-11 кВт. Производительность до 80 деталей в минуту. Габариты 5000x900 мм, масса ~3000 кг.
MultiSwiss 6x16
Tornos MultiSwiss 6x16 — 6-шпиндельный многошпиндельный токарный автомат для прутка до 16 мм. Шесть шпинделей по 5,5 кВт, контр-шпиндель 6 кВт, 8000 об/мин. Производительность в 5 раз выше одношпиндельного автомата. Гидростатические направляющие, Ra 0,15 мкм. Программируется как 6 отдельных станков.

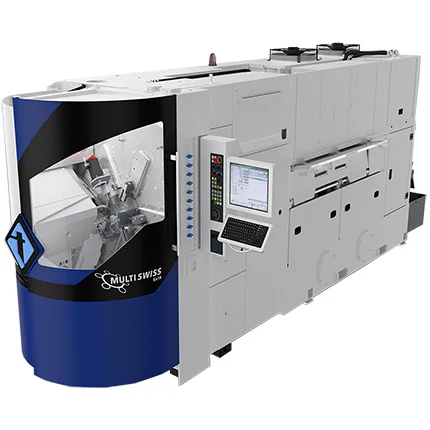

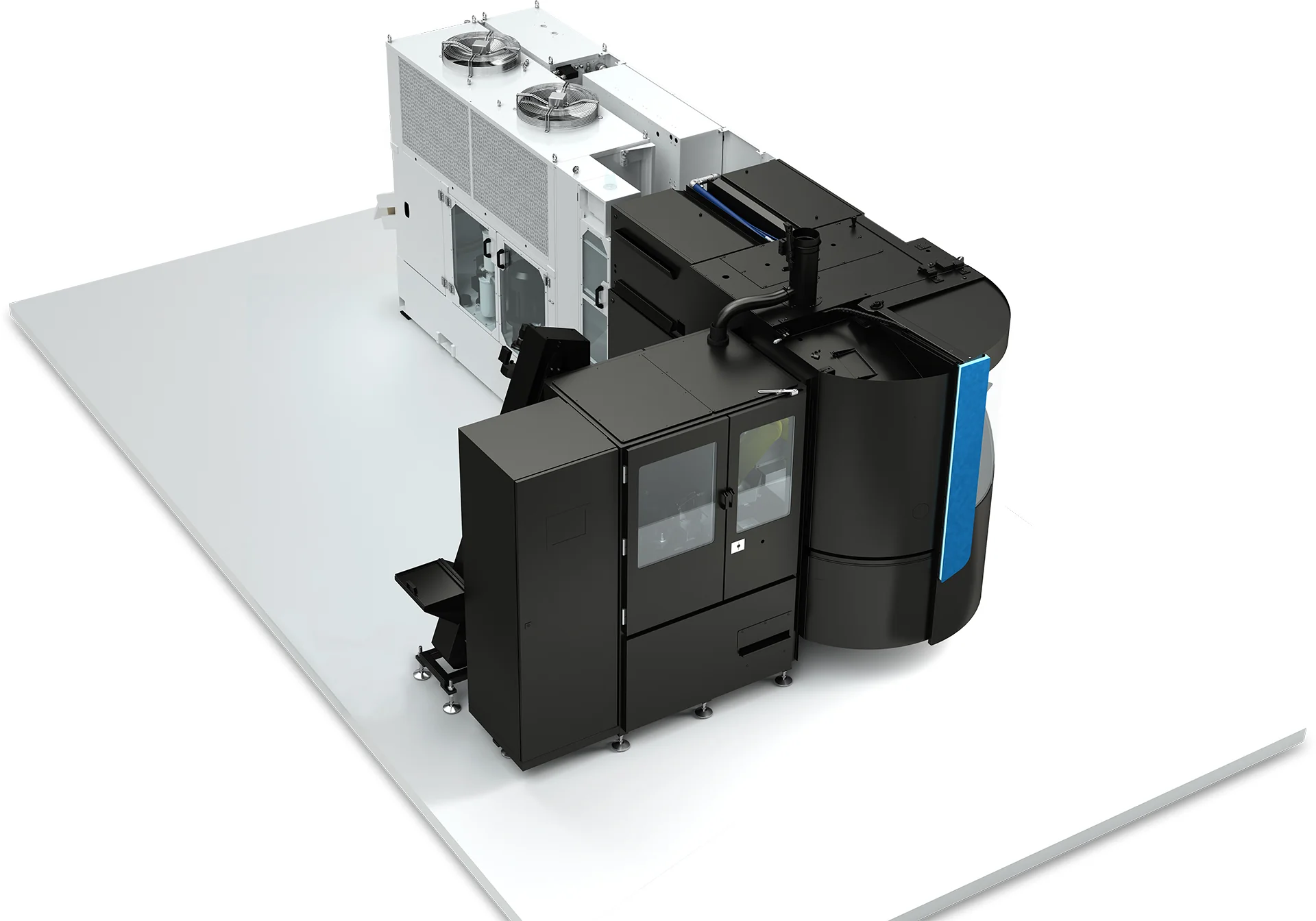

MultiSwiss 6x16 Chucker
Tornos MultiSwiss 6x16 Chucker — 6-шпиндельный многошпиндельный токарный автомат для обработки заготовок-чурок (blanks/chucks) вместо прутка. Вакуумная загрузка деталей через позицию 5 с поворотом на 90°. Легко конвертируется обратно в прутковую версию. Для предприятий с многоматериальными заготовками.
