Swiss DT 7
Tornos Swiss DT 7 (StarragTornos Group) - компактный автомат продольного точения для прутка до 7 мм. 6 линейных осей + 2C, шпиндели 4,0/5,0 кВт (S1/S6) с жидкостным охлаждением, 33 инструмента (8 приводных), опциональные HF воздушные шпиндели. Стандартная длина детали 185 мм.
Технические характеристики
- Тип станка
- Токарный автомат продольного точения для микродеталей
- Производитель
- Tornos SA (Мутье, Швейцария), StarragTornos Group AG
- Количество осей C
- 2 (главный и контр-шпиндель)
- Ускорение циклов
- -10 % к аналогам
- Охлаждение шпинделей
- жидкостное
- Приводные инструменты
- 8
- Программное обеспечение
- TISIS
- Количество линейных осей
- 6
- Стандартная длина детали
- 185 мм
- Время разгона до 10000 об/мин
- 0,3 с
- Максимальный диаметр прутка
- 7 мм
- Общее количество инструментов
- 33
- Сокращение занимаемой площади
- -25 % к аналогам предыдущего поколения
- Мощность главного и контр-шпинделя (S1/S6)
- 4,0 / 5,0 кВт (каждый)
- Высокочастотные воздушные шпиндели (HF air spindles)
- опция, до 60000 об/мин
Подробное описание
Tornos Swiss DT 7 - модель серии Swiss DT (Digital Turning) от Tornos SA (Мутье, Швейцария, в составе StarragTornos Group AG с декабря 2023 года). Станок построен под пруток до 7 мм и рассчитан на серийное производство микродеталей медицинского и часового профиля. По сравнению с классическими Swiss-type автоматами серия Swiss DT даёт на 25 % меньшую занимаемую площадь и на 10 % более быстрые циклы за счёт оптимизированной компоновки и повышенной динамики приводов.
Главный и контр-шпиндель - мотор-шпиндели с жидкостным охлаждением, оба по 4,0 кВт в режиме S1 и 5,0 кВт в S6. Шпиндель разгоняется до 10000 об/мин за 0,3 секунды. Симметричная схема: обратная сторона детали обрабатывается с той же мощностью, что и лицевая. Жидкостное охлаждение держит температуру шпиндельного узла при длительной работе - это важно для удержания допуска на длинных партиях.
Ключевая особенность серии Swiss DT - опциональные высокочастотные воздушные шпиндели (HF air spindles). Это отдельные шпиндели с воздушным приводом, которые ставятся на приводные позиции для тонкого фрезерования и сверления микродеталей: обороты до 60000 об/мин при минимальном биении. Применяются на абатментах, микровинтах и часовых осях, где нужна сверхтонкая обработка.
Инструментальная система - 33 инструмента, из них 8 под приводной инструмент. Для станка класса 7 мм это большая ёмкость - позволяет строить длинные техпроцессы с большим числом переходов без переналадки внутри партии. Кинематика - 6 линейных осей и 2 оси C на обоих шпинделях. Стандартная длина детали - 185 мм.
Программирование и мониторинг - через TISIS. Оптимизированная компоновка при той же производственной площади позволяет разместить больше станков - растёт плотность производства без расширения цеха. На 10 % более быстрые циклы связаны с алгоритмами управления и ускоренными перемещениями.

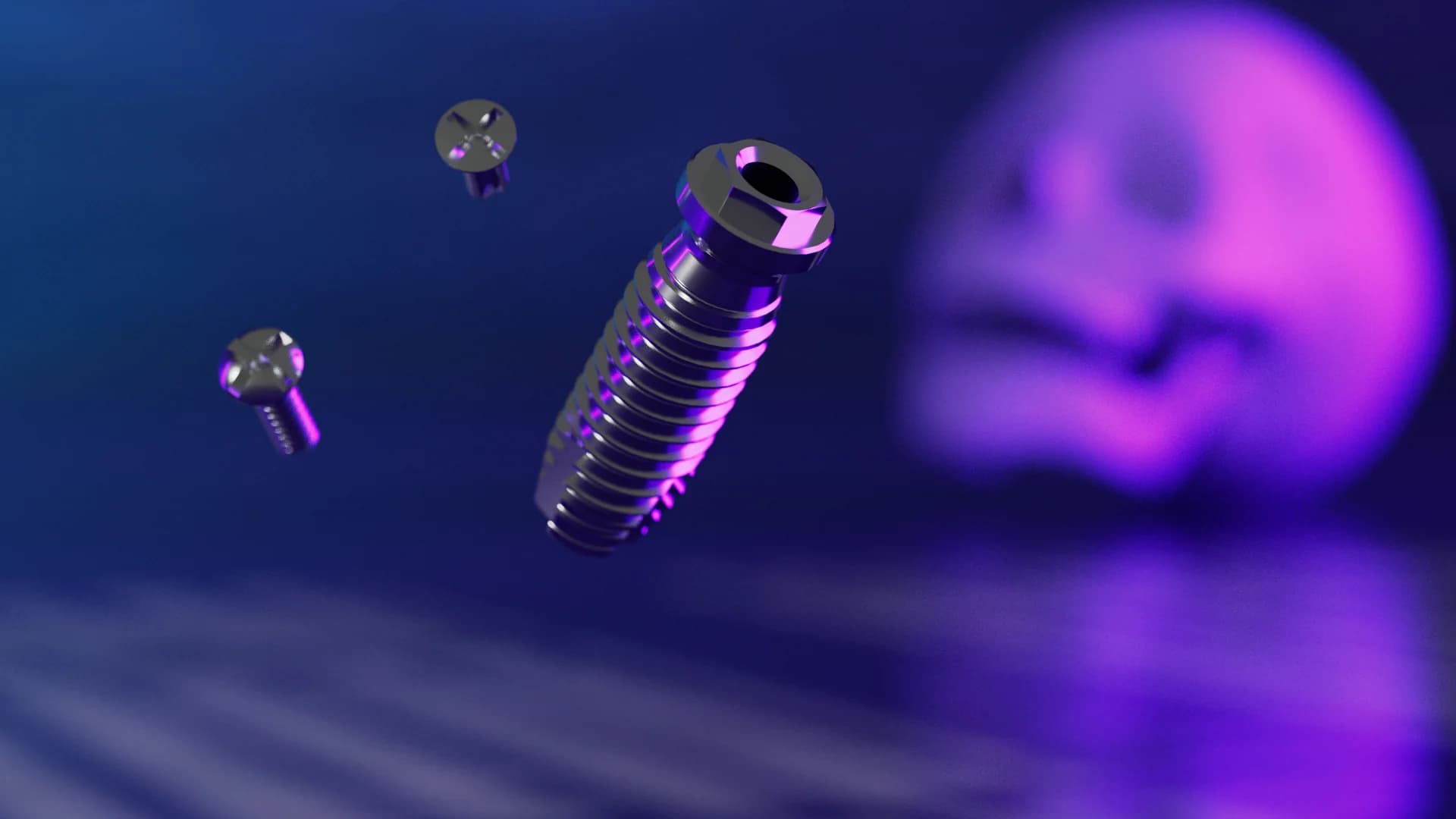

Кому подходит: серийным производствам стоматологических компонентов (абатменты, винты протезных конструкций), часовых микродеталей и электронных контактов в диапазоне прутка до 7 мм, где нужна плотная многооперационная обработка с возможностью подключения HF шпинделей для тонкой работы.
