Автоматы продольного точения (Swiss-type) - прецизионные станки с подвижной шпиндельной бабкой и направляющей втулкой для обработки длинных тонких деталей из прутка с микронной точностью. Незаменимы в часовой, медицинской и аэрокосмической промышленности.
Автоматы продольного точения (Swiss-type) представляют собой особый класс токарных автоматов, принципиально отличающихся от обычных производственных автоматов конструкцией и принципом работы. В отличие от станков с фиксированной шпиндельной бабкой, где инструмент перемещается к заготовке, в Swiss-type автоматах пруток проходит через направляющую втулку и подается в зону резания движением шпиндельной бабки по оси Z. Направляющая втулка фиксирует пруток непосредственно у точки обработки, что исключает прогиб и вибрации даже при обработке длинных тонких деталей с соотношением длина/диаметр более 10:1.
Технология продольного точения была разработана в Швейцарии для часовой промышленности и за десятилетия эволюционировала в универсальное решение для прецизионного производства малых деталей. Современные Swiss-type автоматы оснащаются множественными инструментальными системами (до 40+ инструментов), противошпинделем для обработки с двух сторон за один цикл, приводным инструментом для фрезерования, сверления и нарезания резьб, системами автоматической подачи прутка и сортировки готовых деталей. Диапазон обрабатываемого прутка составляет от 4 до 38 мм в диаметре.
Автоматы продольного точения применяются в часовой промышленности (оси, валики, винты, корпусные детали), медицинской технике (костные винты, имплантаты, хирургические инструменты), аэрокосмической промышленности (прецизионные крепежные элементы, гидравлические компоненты), электронике (контактные штыри, разъемы, миниатюрные валы), автомобилестроении (форсунки, клапаны, прецизионные оси) и ювелирном производстве.
В нашем каталоге представлены автоматы продольного точения от двух мировых лидеров Swiss-type технологии. Star Micronics (Япония) предлагает полную линейку серий SB (базовые модели), SD (средний класс), SL (компактные), SP (производительные), SR (универсальные с противошпинделем), ST (высокопроизводительные), SV (с B-осью для сложной обработки), SW (с Y-осью на обоих шпинделях) и SX (флагманские с максимальной оснащенностью), охватывая диапазон прутка от 10 до 38 мм. Tornos (Швейцария) представлен флагманской серией SwissDECO 36 для максимальной производительности, серией EvoDECO (10/16/20/32 мм) для универсального применения, экономичной серией Swiss XT (16/26/32 мм), технологичной серией Swiss GT (13/26/32 мм) с кинематической структурой на базе перекрестных суппортов, миниатюрной серией SwissNano (4/7/10 мм) для микродеталей и серией Swiss DT (7/10 мм) для учебных и мелкосерийных задач.
Найдено товаров: 20

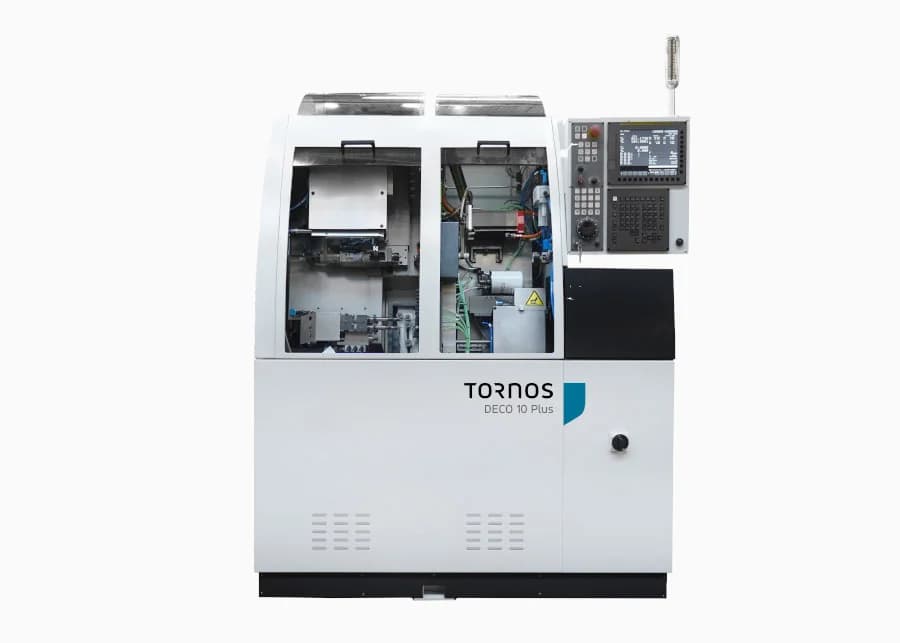

DECO 10 Plus — модернизированный токарный автомат продольного точения Tornos на базе легендарной платформы DECO. Обрабатывает пруток диаметром до 10 мм, оснащен 9 осями и шпинделем 16000 об/мин мощностью 3,7 кВт. Система ЧПУ Fanuc 31i-B5 с USB и поддержкой Industry 4.0.

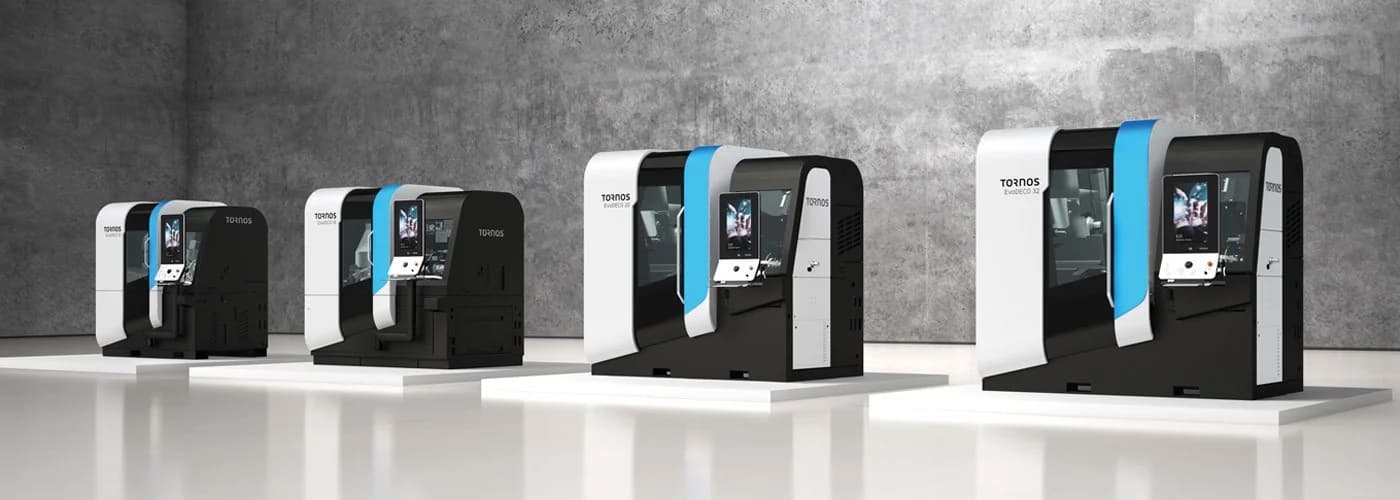

EvoDECO 10 — компактный высокоскоростной токарный автомат продольного точения Tornos для обработки прутка диаметром до 10 мм. Оснащен 8 или 10 осями, главным шпинделем с частотой вращения до 14000 об/мин и 3-4 независимыми инструментальными системами, вмещающими до 22 инструментов.
EvoDECO 16 — универсальный токарный автомат продольного точения Tornos для обработки прутка диаметром до 16 мм. Оснащен 8 или 10 осями, шпинделем 12000 об/мин мощностью 15,8 кВт, 3-4 инструментальными системами и опциональной B-осью в версии 16B для 5-осевой обработки.
EvoDECO 20 — производительный токарный автомат продольного точения Tornos для обработки прутка диаметром до 25,4 мм. Оснащен 10 управляемыми осями, шпинделем 10000 об/мин мощностью 9,5/12,8 кВт, четырьмя независимыми инструментальными системами и вместимостью до 27 инструментов.
EvoDECO 32 — старшая модель линейки EvoDECO от Tornos для обработки прутка диаметром до 32 мм. Оснащена 10 управляемыми осями, шпинделем 8000 об/мин мощностью 9,5/12,8 кВт, четырьмя независимыми инструментальными системами и вместимостью до 27 инструментов.
Star SB-12R Type G — компактный 7-осевой токарный автомат продольного точения с максимальным диаметром прутка 12 мм, частотой вращения главного шпинделя до 15000 об/мин и мощностью 3,7 кВт. Станок оснащен фирменной системой переключения между режимами с направляющей втулкой (GB) и без нее (NGB), что обеспечивает максимальную гибкость производства.

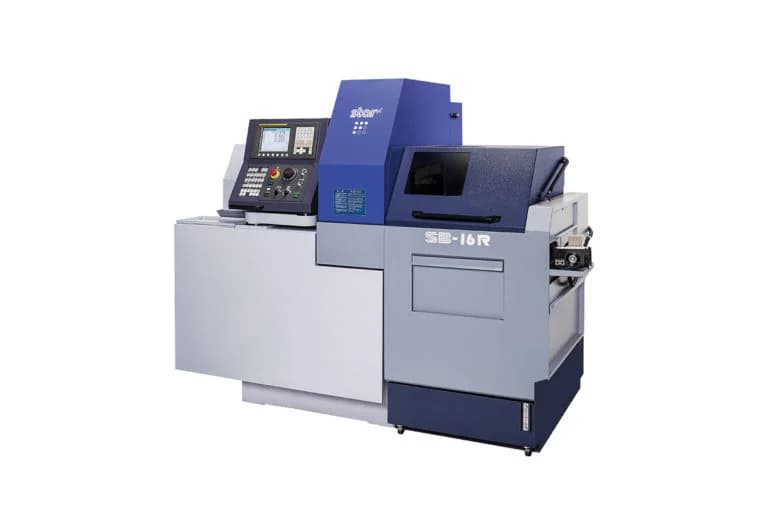

Star SB-16R Type G — 7-осевой токарный автомат продольного точения с максимальным диаметром прутка 16 мм, частотой вращения главного шпинделя до 10000 об/мин и мощностью 2,2/3,7 кВт. Оснащен системой переключения GB/NGB с максимальным диаметром обработки до 50 мм в режиме без направляющей втулки и системой ЧПУ Fanuc 0i-TD.
Star SB-20RII — 7-осевой токарный автомат продольного точения с максимальным диаметром прутка 20 мм (опционально 25,4 мм), частотой вращения 10000 об/мин и мощностью 3,7 кВт. Станок на 10% компактнее предшественника, оснащен коррекцией тепловых деформаций, режимом ECO и технологией Step Cycle Pro.

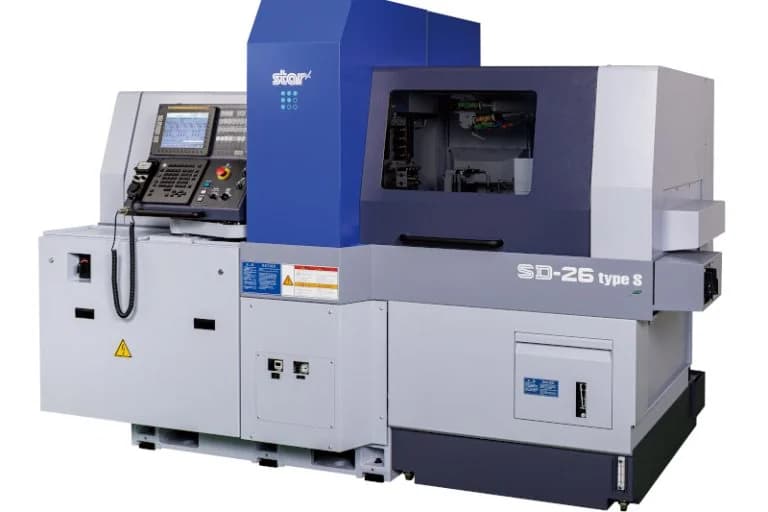

Star SD-26 Type S — высокопроизводительный токарный автомат продольного точения с двойной осью B, 5-осевой одновременной обработкой и максимальным диаметром прутка 26 мм (65 мм в режиме NGB). Оснащен шпинделем 10000 об/мин мощностью 5,5/7,5 кВт, функцией вихревого нарезания резьбы и системой ЧПУ Fanuc 31i-B5 Plus.

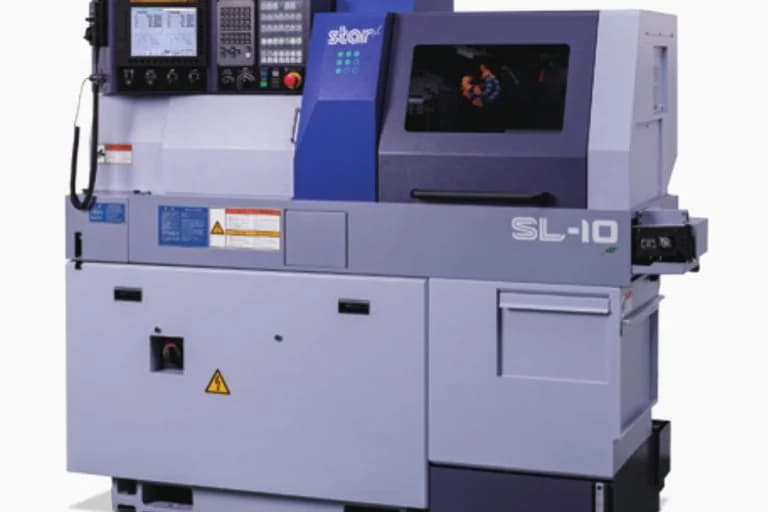

Star SL-10 — компактный 8-осевой токарный автомат продольного точения с максимальным диаметром прутка 10 мм, частотой вращения до 18000 об/мин (стационарная GB) / 15000 об/мин (вращающаяся GB) и мощностью 3,7/5,5 кВт. Оснащен 5-шпиндельным блоком поперечного сверления и 6-шпиндельным блоком тыльной обработки с осью Y.

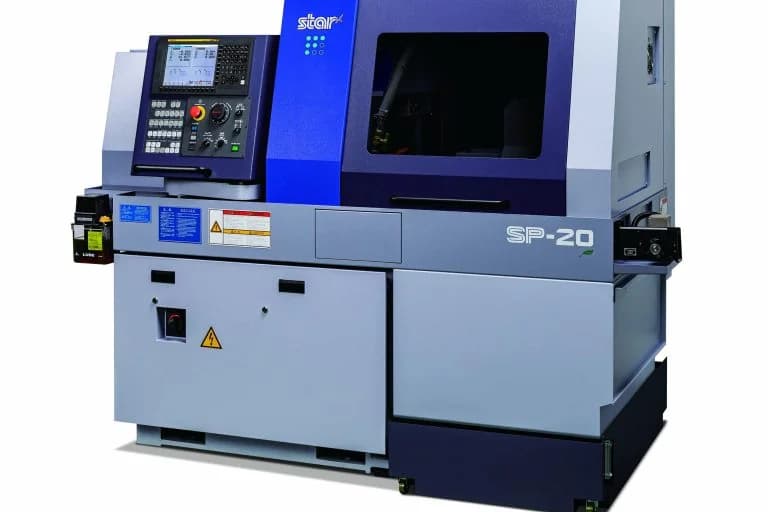

Star SP-20 — 5-осевой токарный автомат продольного точения с портальным резцедержателем (Gate-shaped Tool Post), максимальным диаметром прутка 20 мм (опционально 25,4 мм), частотой вращения 10000 об/мин и мощностью 2,2/3,7 кВт. Оснащен 8 позициями токарного инструмента, 7-шпиндельным блоком PDT и стандартным переключением GB/NGB.

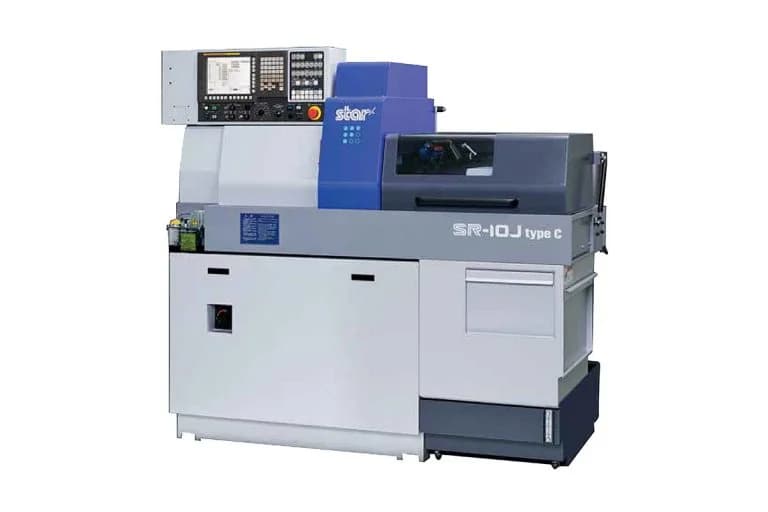

Star SR-10J Type C — 7-осевой токарный автомат продольного точения с наклонной компоновкой направляющих (Slant-type), максимальным диаметром прутка 10 мм (опционально 12 мм), частотой вращения 15000 об/мин и мощностью 3,7 кВт. Быстрые перемещения до 35 м/мин и фронтальный выброс деталей длиной до 70 мм.
Star SR-20JII Type A/B — 7/8-осевой токарный автомат продольного точения с наклонной компоновкой направляющих типа «ласточкин хвост», максимальным диаметром прутка 20 мм (50 мм в режиме NGB), частотой вращения 10000 об/мин и мощностью 2,2/3,7 кВт. Версия Type B оснащена дополнительной осью Y2 и 8-шпиндельным блоком тыльной обработки.

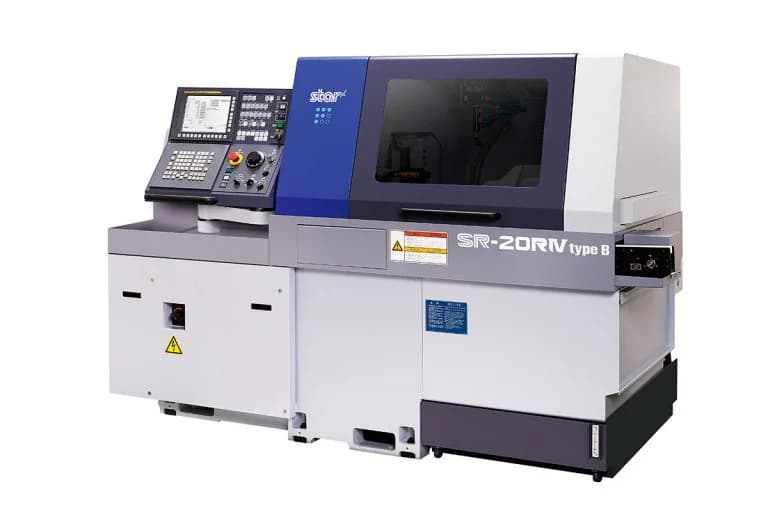

Star SR-20R IV Type A/B — многоосевой токарный автомат продольного точения с 9 (Type A) / 10 (Type B) осями, максимальным диаметром прутка 20 мм (50 мм NGB), частотой вращения 10000 об/мин и мощностью 2,2/3,7 кВт. До 27 позиций и 41 инструмента, система Star Motion Control. Type B с полноценной осью B.

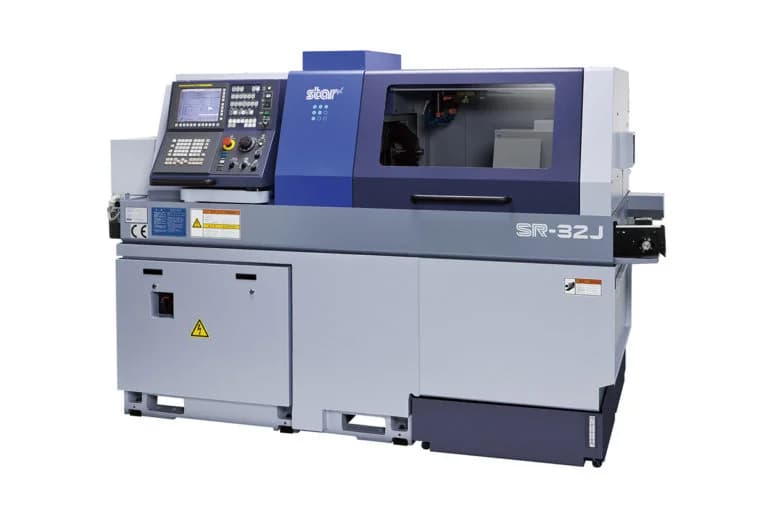

Star SR-32JIII Type A/B — мощный 7/8-осевой токарный автомат продольного точения для прутка до 32 мм (80 мм в режиме NGB), с частотой вращения 8000 об/мин, мощностью 7,5/11 кВт и ходом шпиндельной бабки 320 мм. До 37/39 инструментов с системой переключения GB/NGB.

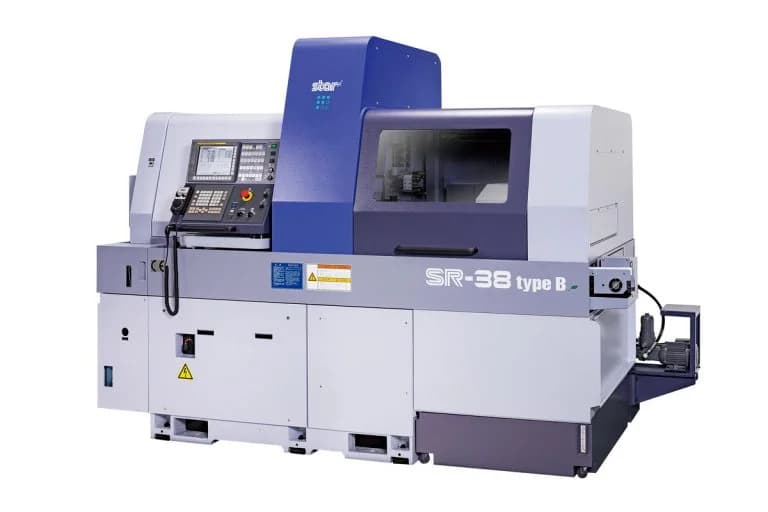

Star SR-38 Type B — высокопроизводительный 10-осевой токарный автомат продольного точения с осью B, максимальным диаметром прутка 38 мм (42 мм NGB), частотой вращения 7000 об/мин и мощностью 7,5/11 кВт. Оснащен независимым суппортом X3 для балансированного точения, более 41 инструментальной позиции и системой Star Motion Control.

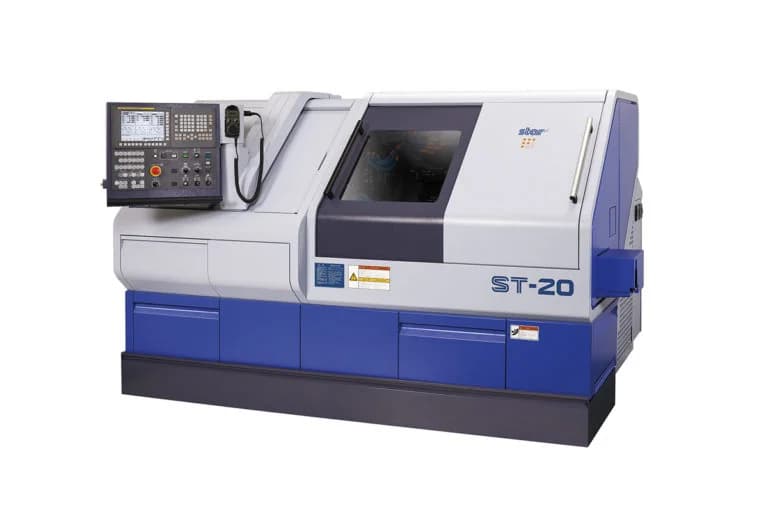

Star ST-20 — многоосевой токарный автомат продольного точения с тройной сверхскоростной револьверной головкой (Triple Ultra-High-Speed Turret), максимальным диаметром прутка 20 мм, частотой вращения 10000 об/мин и мощностью 3,7/5,5 кВт. Каждая из трех головок имеет по 8 позиций, ход шпиндельной бабки 350 мм.

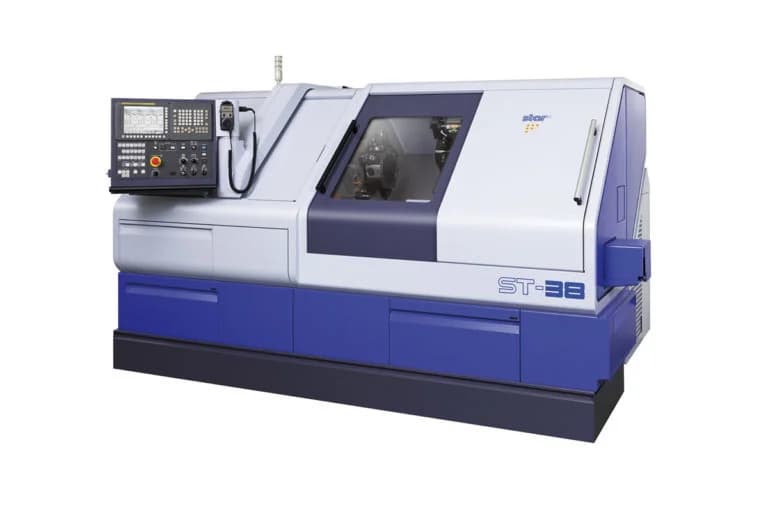

Star ST-38 — многоосевой токарный автомат продольного точения с тройной револьверной головкой, максимальным диаметром прутка 38 мм, частотой вращения 7000 об/мин и мощностью 7,5/11 кВт. Три головки по 10 позиций каждая, ход шпиндельной бабки 350 мм, глубокое сверление до 120 мм.

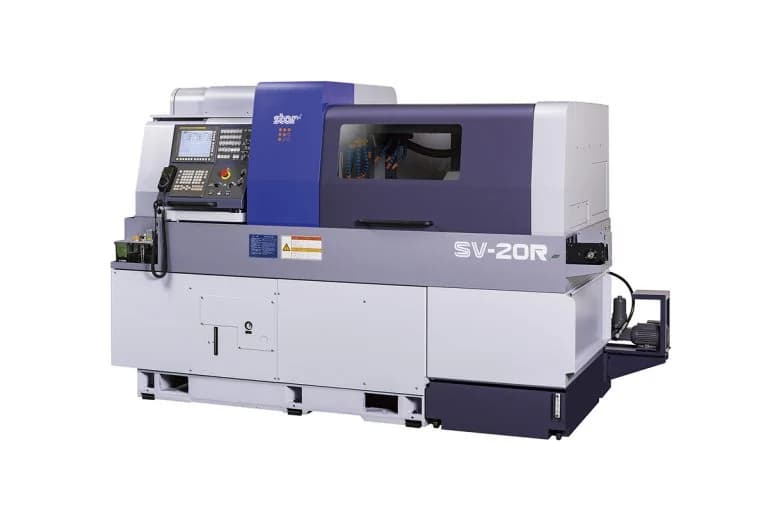

Star SV-20R — 9-осевой токарный автомат продольного точения с комбинированной инструментальной системой (Gang + Turret), максимальным диаметром прутка 20 мм (50 мм NGB), частотой вращения 10000 об/мин и мощностью 3,7/5,5 кВт. Оснащен независимым управлением Z3 «Super-Position» и 30 инструментальными позициями.

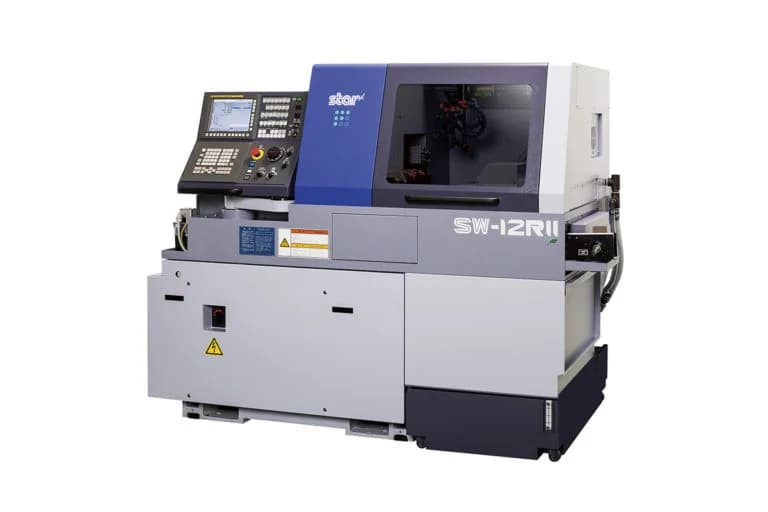

Star SW-12RII — 10-осевой токарный автомат продольного точения с противоположно расположенными двойными суппортами (Opposed Twin Platen), максимальным диаметром прутка 13 мм (30 мм NGB), частотой вращения 15000 об/мин на обоих шпинделях, мощностью 3,7 кВт и 12000 об/мин на блоке PDT. 29 инструментальных позиций.
