Swiss XT 32
Tornos Swiss XT 32 (StarragTornos Group) - старшая модель серии Swiss XT для прутка до 32 мм (38 мм NGB). 8/9 линейных осей + 2C, главный шпиндель 10000 об/мин / 10,5 кВт, 42 инструмента (18 приводных), Quick GB Conversion. Стандартная длина детали 250 мм.
Технические характеристики
- B-ось
- опция (5-осевая обработка)
- Тип станка
- Токарный автомат продольного точения с контр-шпинделем
- Система ЧПУ
- FANUC
- Производитель
- Tornos SA (Мутье, Швейцария), StarragTornos Group AG
- Режим Quick GB Conversion
- да (переключение GB / NGB)
- Количество осей C
- 2 (главный и контр-шпиндель)
- Варианты кинематики
- Swiss XT 32/8 или Swiss XT 32/9
- Приводные инструменты
- 18
- Программное обеспечение
- TISIS
- Габаритные размеры (ДxШxВ)
- 3056 x 1440 x 2242 мм
- Количество линейных осей
- 8 или 9
- Инструментальные системы
- 3 модуля
- Мощность главного шпинделя
- 10,5 кВт
- Максимальный диаметр прутка
- 32 мм (38 мм в режиме NGB)
- Общее количество инструментов
- 42
- Максимальная скорость главного шпинделя
- 10000 об/мин
- Стандартная длина детали (с направляющей втулкой)
- 250 мм (330 мм опция)
Подробное описание

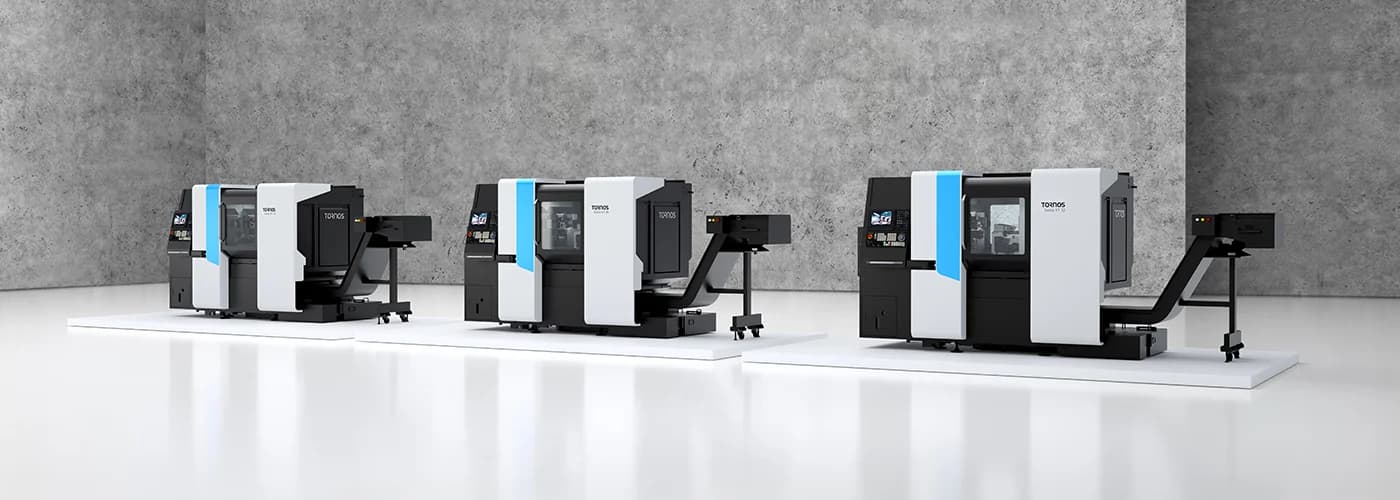

Tornos Swiss XT 32 - старшая модель серии Swiss XT от Tornos SA (Мутье, Швейцария, в составе StarragTornos Group AG с декабря 2023 года). Станок построен под пруток до 32 мм с направляющей втулкой и до 38 мм в режиме NGB (без направляющей втулки). Это рабочий диапазон для серийных деталей крупного диаметра в медицинской, автомобильной, аэрокосмической и нефтегазовой отраслях. Серия Swiss XT занимает среднюю нишу между доступной серией Swiss GT и флагманской SwissDECO.
Главный шпиндель - мотор-шпиндель, до 10000 об/мин, мощностью 10,5 кВт. Усиленный шпиндельный узел держит допуск при работе с тяжёлыми заготовками крупного диаметра из нержавеющих сталей, титановых и жаропрочных сплавов. Стандартная длина детали с направляющей втулкой - 250 мм, опционально - до 330 мм.
Ключевая технология серии - Quick GB Conversion: быстрое переключение между работой с направляющей втулкой (GB) и без неё (NGB). Для Swiss XT 32 это особенно важно, так как режим NGB увеличивает диаметр прутка до 38 мм и снижает отход материала на коротких деталях. Переключение выполняется быстро и без сложной переналадки - сокращает простой при смене номенклатуры.
Инструментальная система - 3 модуля, 42 позиции, из них 18 под приводной инструмент. Кинематика - 8 (вариант XT 32/8) или 9 (XT 32/9) линейных осей и 2 оси C на главном и контр-шпинделе. Опциональная B-ось доступна для 5-осевой обработки наклонных поверхностей и отверстий под углом. На одной машине ведут точение, фрезерование, сверление, нарезание резьбы и отрезку без переустановки детали.
Управление - FANUC, программирование и мониторинг - через TISIS. Платформа поддерживает визуальную подготовку УП, мониторинг состояния станка в реальном времени и интеграцию с производственными системами по стандартам Industry 4.0. Габариты - 3056 x 1440 x 2242 мм.
Кому подходит: предприятиям, выпускающим крупные точные детали (ортопедические имплантаты, детали трансмиссий, фитинги, запорную арматуру) в диапазоне прутка до 32-38 мм, где нужно частое переключение между длинными и короткими деталями через Quick GB Conversion.
