Swiss GT 32
Tornos Swiss GT 32 (StarragTornos Group) - старшая модель серии Swiss GT для прутка до 32 мм (36 мм NGB). 6 линейных осей + 2C, главный шпиндель 8000 об/мин / 8,2 кВт (10,5 кВт опция), 40 инструментов (14 приводных). B-ось в версии GT 32B. Площадь основания 2,75 м².
Технические характеристики
- B-ось
- опция (версия GT 32B, 5-осевая обработка)
- Масса
- 3550 кг
- Тип станка
- Токарный автомат продольного точения с контр-шпинделем
- Система ЧПУ
- FANUC
- Производитель
- Tornos SA (Мутье, Швейцария), StarragTornos Group AG
- Контр-шпиндель
- аналогичный мотор-шпиндель, 8000 об/мин
- Ёмкость бака СОЖ
- 200 л
- Количество осей C
- 2 (главный и контр-шпиндель)
- Приводные инструменты
- 14
- Программное обеспечение
- TISIS, TB-DECO ADV
- Габаритные размеры (ДxШxВ)
- 2170 x 1270 x 1990 мм
- Количество линейных осей
- 6
- Мощность главного шпинделя
- 8,2 кВт (10,5 кВт опция)
- Максимальный диаметр прутка
- 32 мм (36 мм в режиме NGB)
- Максимальная длина обработки
- 200 мм (с направляющей втулкой), 120 мм (без втулки)
- Скорость быстрых перемещений
- 30 м/мин
- Общее количество инструментов
- до 40
- Максимальная скорость главного шпинделя
- 8000 об/мин
- Скорость сверлильно-фрезерного шпинделя
- до 5700 об/мин
Подробное описание

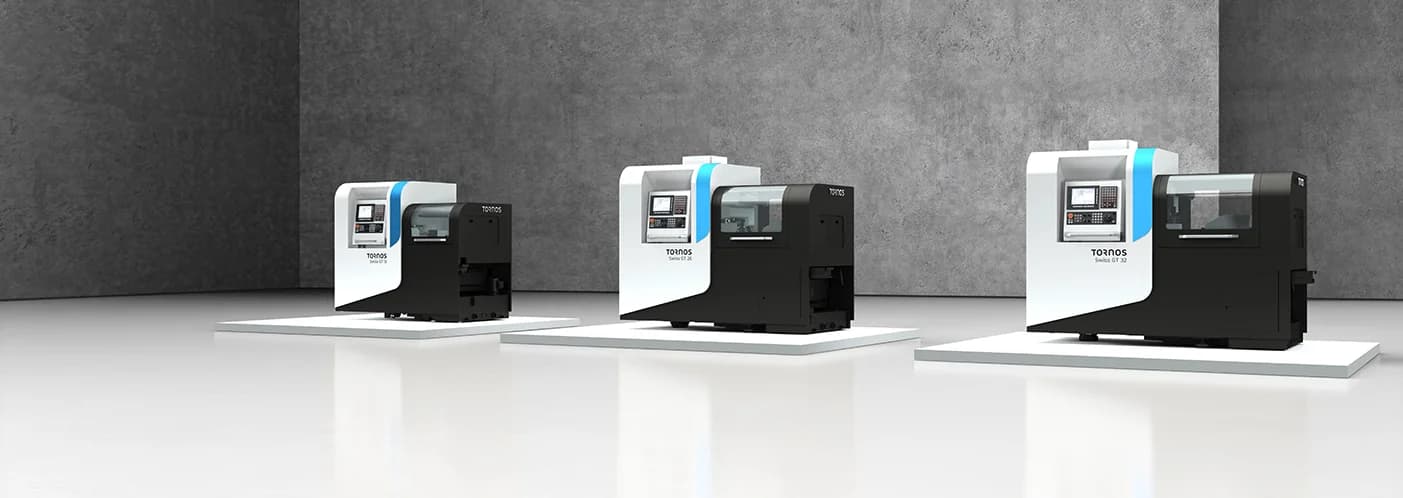

Tornos Swiss GT 32 - старшая модель серии Swiss GT от Tornos SA (Мутье, Швейцария, в составе StarragTornos Group AG с декабря 2023 года). Станок построен под пруток до 32 мм с направляющей втулкой и до 36 мм в режиме NGB. Серия Swiss GT - это доступная входная линейка Tornos: тот же диаметр прутка, что у Swiss XT и SwissDECO, при меньших инвестициях в станок. Модель GT 32 закрывает верхний диапазон серии - рабочие детали крупного диаметра при контролируемом бюджете.
Главный шпиндель - мотор-шпиндель, до 8000 об/мин, мощностью 8,2 кВт в стандартной конфигурации и 10,5 кВт в опциональной. Тот же мотор-шпиндель стоит на контр-шпинделе - симметричная схема, обратная сторона детали обрабатывается с той же производительностью. Сверлильно-фрезерный шпиндель приводного инструмента - до 5700 об/мин. Максимальная длина обработки с направляющей втулкой - 200 мм, без втулки - 120 мм.
Кинематика - 6 линейных осей и 2 оси C на главном и контр-шпинделе. Для деталей с наклонными поверхностями и отверстиями под углом доступна версия GT 32B с B-осью для полноценной 5-осевой обработки.
Инструментальная система вмещает до 40 инструментов, из них 14 под приводной инструмент. Это позволяет вести точение, фрезерование, сверление и нарезание резьбы в одной установке без переналадки внутри партии. Ёмкость бака СОЖ - 200 литров, что держит температуру зоны реза при длительной многосменной работе.
Габариты - 2170 x 1270 x 1990 мм при массе 3550 кг. Это один из компактных показателей в классе Swiss-type автоматов на пруток 32 мм - станок встаёт на малой площади без расширения цеха. Скорость быстрых перемещений - 30 м/мин. Управление - FANUC, программирование и мониторинг - через TISIS и TB-DECO ADV.
Кому подходит: предприятиям, которым нужен пруток до 32 мм при ограниченном бюджете и малой производственной площади - контрактным производствам, участкам медицинских компонентов и гидравлики, где швейцарская сборка Tornos важнее, чем максимальная плотность инструментального магазина старших линеек.
