SwissDECO 36
Tornos SwissDECO 36 (StarragTornos Group) - старшая модель линейки SwissDECO для прутка до 32 мм (36 мм без направляющей втулки). 9 линейных осей + 2C, главный шпиндель 8000 об/мин / 56 Нм, до 57 инструментов. Три конфигурации: G, T и TB (с B-осью).
Технические характеристики
- B-ось
- опция (версия TB, 5-осевая обработка)
- Масса
- до 5900 кг
- Тип станка
- Токарный автомат продольного точения с контр-шпинделем
- Система ЧПУ
- FANUC 31i-B5
- Конфигурации
- G, T, TB (с B-осью)
- Производитель
- Tornos SA (Мутье, Швейцария), StarragTornos Group AG
- Режим Quick GB Conversion
- да (переключение GB / NGB)
- Количество осей C
- 2 (главный и контр-шпиндель)
- Сверление по прутку
- Ø до 26 мм
- Программное обеспечение
- TISIS
- Габаритные размеры (ДxШxВ)
- ~3042 x 1648 x 2443 мм
- Количество линейных осей
- 9
- Максимальный диаметр прутка
- 32 мм (36 мм в режиме NGB)
- Крутящий момент главного шпинделя
- 56 Нм
- Максимальное количество инструментов
- до 57 (версия TB)
- Максимальная скорость главного шпинделя
- 8000 об/мин
Подробное описание

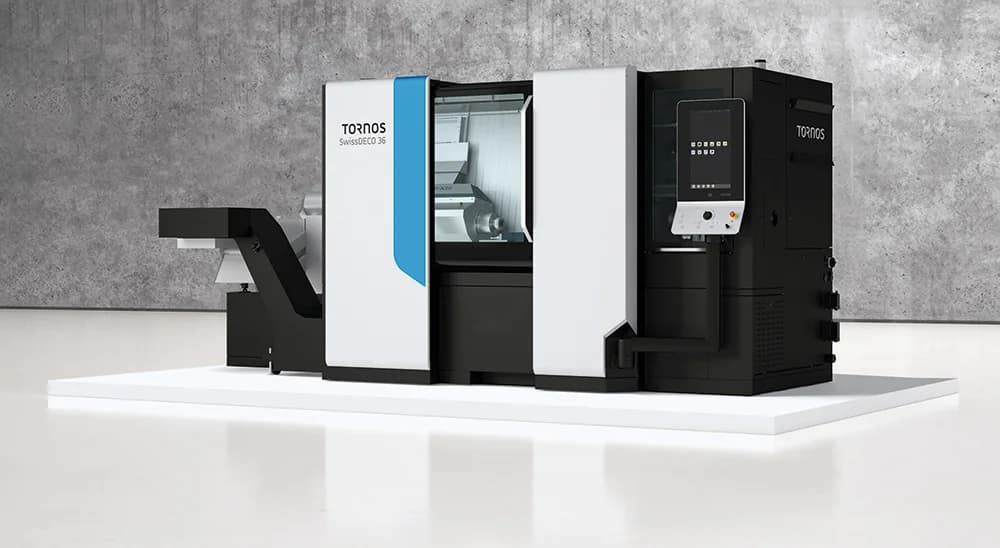

Tornos SwissDECO 36 - старшая модель в линейке токарных автоматов продольного точения SwissDECO от Tornos SA (Мутье, Швейцария, в составе StarragTornos Group AG с декабря 2023 года). Станок построен под пруток до 32 мм с направляющей втулкой и до 36 мм без неё (режим NGB). Выпускается в трёх конфигурациях: G (базовая), T (расширенная кинематика) и TB (с B-осью для 5-осевой обработки). Больший диаметр прутка, чем у моделей на 16 и 25,4 мм, закрывает нишу крупногабаритных деталей медицинского, часового и аэрокосмического профиля.
Главный шпиндель - самый мощный в классе Swiss-type автоматов Tornos: до 8000 об/мин и крутящим моментом 56 Нм. Это позволяет вести съём металла на нержавеющих сталях, титановых и никелевых сплавах без потери производительности на крупном диаметре. Сверление по прутку - до Ø26 мм. Контр-шпиндель доводит обратную сторону детали в той же установке.
Кинематика - 9 линейных осей и 2 оси C (на главном и контр-шпинделе). В версии TB добавляется B-ось, что даёт полноценную 5-осевую координатную обработку. Это критично для деталей с наклонными поверхностями, отверстиями под углом и сложными фрезерными контурами - типичных для имплантатов и часовых компонентов.
Инструментальная система - одна из самых ёмких в классе: до 57 инструментов в версии TB, включая большое число приводных позиций. На одной машине можно вести точение, фрезерование пазов и граней, сверление, нарезание резьбы, отрезку без переустановки детали. Режим Quick GB Conversion переключает станок между работой с направляющей втулкой и без неё за короткое время, без глубокой переналадки.
Управление - FANUC 31i-B5. Программирование и наладка - через программную платформу TISIS: визуальная подготовка УП, мониторинг состояния станка, синхронизация с производственными системами по стандартам Industry 4.0. Габариты - около 3042 x 1648 x 2443 мм, масса - до 5900 кг в зависимости от конфигурации.
Кому подходит: предприятиям, выпускающим крупногабаритные точные детали из труднообрабатываемых материалов (крупные ортопедические имплантаты, часовые корпусные детали, фитинги и крепёж аэрокосмического класса), где нужен пруток 32-36 мм и плотная многооперационная обработка в одной установке.
