Высокоскоростные обрабатывающие центры (HSM)
Высокоскоростные обрабатывающие центры (HSM) - прецизионные станки для финишной обработки сложных 3D-поверхностей со скоростью шпинделя 20000-80000 об/мин. Зеркальная чистота и микронная точность.
Подробное описание
Высокоскоростные обрабатывающие центры (HSM - High Speed Machining) представляют собой специализированное фрезерное оборудование, оптимизированное для обработки на высоких оборотах (20000-80000 об/мин) с минимальными снимаемыми припусками. Ключевые особенности HSM: высочайшая скорость вращения шпинделя (20000-80000 об/мин), минимальные снимаемые припуски (десятые доли миллиметра), исключительная жесткость и виброустойчивость конструкции, специальные высокоточные шпиндели на керамических подшипниках, быстрые перемещения рабочих органов (до 100 м/мин), минимальные силы резания (не деформирует тонкостенные детали).
Высокоскоростные обрабатывающие центры применяются в производстве пресс-форм для литья пластмасс (сложные 3D-поверхности), штамповой оснастки для холодной штамповки, прототипов и мастер-моделей (быстрое изготовление образцов), аэрокосмических деталей (тонкостенные панели, лопатки), медицинских имплантатов (высокая чистота поверхности), ювелирной промышленности (тонкая детализация), производстве часовых компонентов (микронная точность).
Основные преимущества высокоскоростных обрабатывающих центров: зеркальная чистота поверхности (Ra 0,1-0,4 мкм) без последующей доводки, высочайшая точность контуров и профилей (±0.002-0.005 мм), возможность обработки тонкостенных деталей (минимальные силы резания), быстрое изготовление форм и штампов, идеальная обработка закаленных сталей (до 65 HRC), минимальный износ инструмента при правильных режимах, возможность обработки сложнейших 3D-поверхностей, высокая производительность на финишных операциях.
Современные высокоскоростные обрабатывающие центры оснащаются специальными высокоскоростными шпинделями с частотой вращения 20000-80000 об/мин на керамических или гибридных подшипниках, системами активного демпфирования вибраций, термостабилизированными конструкциями (исключение температурных деформаций), быстрыми линейными приводами по осям (ускорение до 2g), системами look-ahead для прогнозирования траектории (плавное движение без рывков), высокоточными направляющими качения, системами интенсивного охлаждения шпинделя.
В нашем каталоге представлены высокоскоростные обрабатывающие центры от Tornos (специализированные центры BA 1008, BA 1008 HP и BA 1008 XT для часовой и ювелирной промышленности со скоростью шпинделя до 80000 об/мин) и MIKRON / GF Machining Solutions (MILL S/X 400-800, MILL P 500/900, P 500 VHP и HSM 500 Graphite для mold/die, precision inserts и graphite electrodes).
Найдено товаров: 17

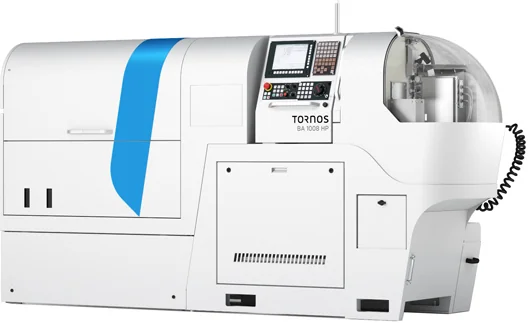

BA 1008 HP
BA 1008 HP - высокоскоростной фрезерный центр Tornos (StarragTornos Group) High Performance для прутка до 16 мм. 6 осей + 1C, 9 шпинделей (4 фронт. + 3 бок. + 2 задн.), до 80000 об/мин (HF), СОЖ через шпиндель.

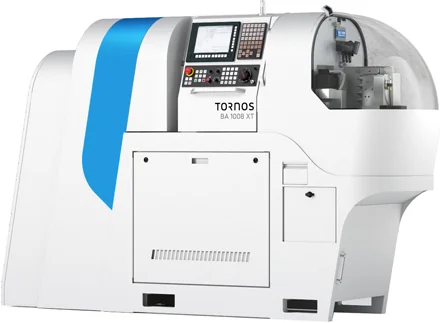

BA 1008 XT
BA 1008 XT - высокоскоростной фрезерный центр Tornos (StarragTornos Group) для прутка до 16 мм. 6 линейных + 1C (до 12 осей), 4-осевая обработка, шпиндели 12000/28000 об/мин, 23 инструмента.
HSM 330
HSM 330 - компактный высокоскоростной фрезерный центр с ЧПУ. Ускорение до 1.5G, быстрый ход до 60 м/мин, шпиндель 1-24,000 об/мин. Термоизолированный шпиндель. Фронтальная револьверная смена инструмента 20 позиций. Для прототипов и производства.

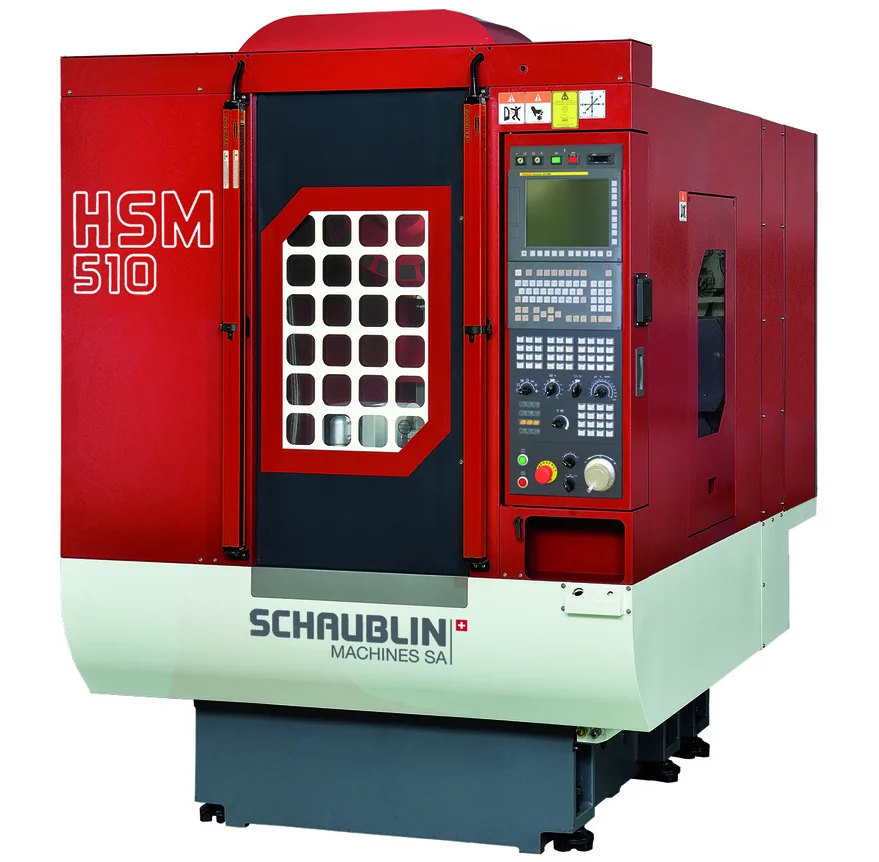

HSM 510
HSM 510 - высокоскоростной фрезерный центр увеличенной вместимости. Ускорение до 1.5G, быстрый ход до 60 м/мин, шпиндель 1-24,000 об/мин. Аналог HSM 330 с большей рабочей зоной.
MIKRON HSM 500 Graphite
MIKRON HSM 500 Graphite - специализированный высокоскоростной центр для сухой и чистой обработки графитовых электродов и стекольных форм.
MIKRON MILL P 500
MIKRON MILL P 500 - точный 3-осевой центр P-line для стабильного изготовления форм, электродов и высокоточных серийных деталей.
MIKRON MILL P 500 VHP
MIKRON MILL P 500 VHP - very-high-precision 3-осевая машина для микронной финишной обработки insert-деталей, отражателей и форм с высокой чистотой поверхности.
MIKRON MILL P 900
MIKRON MILL P 900 - производительный 3-осевой P-line центр для более крупных форм и деталей с ходом X 900 мм и нагрузкой до 1000 кг.
MIKRON MILL S 500
MIKRON MILL S 500 - компактный 3-осевой центр S-line для стабильной финишной обработки форм, электродов и точных деталей на малой площади.
MIKRON MILL S 600
MIKRON MILL S 600 - среднеразмерный HSM-центр серии S для пресс-форм, штампов и деталей с высоким требованием к поверхности и повторяемости.
MIKRON MILL S 800
MIKRON MILL S 800 - крупный 3-осевой HSM-центр S-line для тяжёлых форм и штамповой оснастки с нагрузкой до одной тонны.
MIKRON MILL X 400
MIKRON MILL X 400 - самая динамичная 3-осевая HSM-машина серии S/X для точных пресс-форм, медицинских деталей и чистовой обработки с линейными приводами.

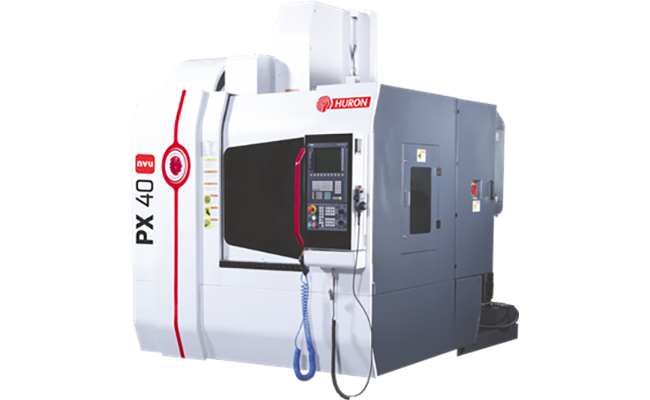

PX 40
PX 40 - компактный высокопроизводительный вертикальный фрезерный центр HURON Graffenstaden (Страсбург, с 1857). Рабочая зона 760×510×510 мм, стол 915×460 мм до 500 кг, шпиндель ISO 40 на 10 000 об/мин. Динамичность для серийного производства.

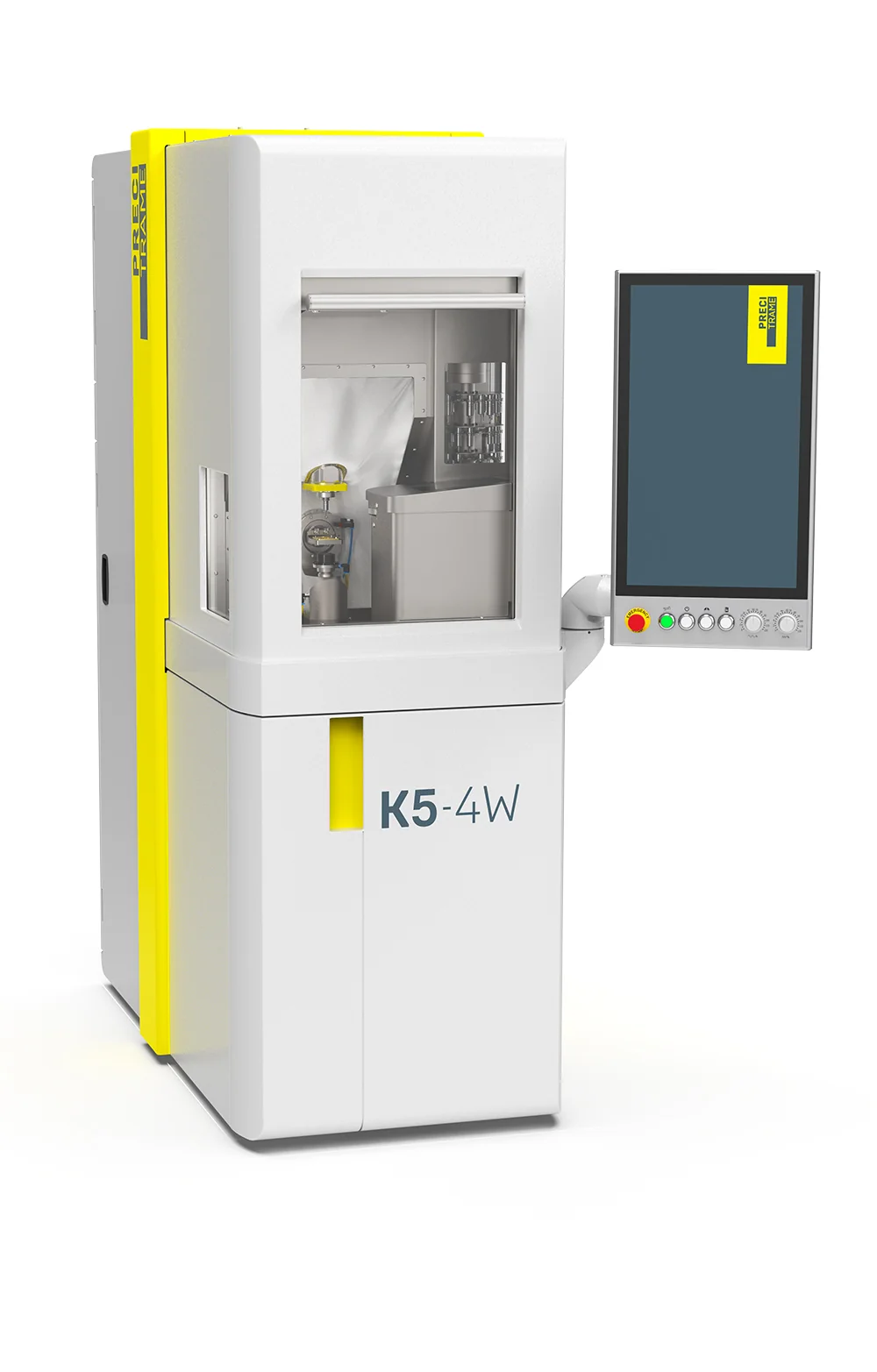

Precitrame K5-4
Precitrame K5-4 - компактный 4-осевой HSC-обрабатывающий центр для деталей до 50×50×40 мм. Электрошпиндель HSK-EZ15 до 60 000 об/мин, B-ось ±108°, 50-позиционный магазин, Beckhoff/PMM 2.0, площадь пола 1 м², масса 1570 кг.
Precitrame K5-DUO
Precitrame K5-DUO - двухблочный HSC-производственный модуль на платформе K5 с интегрированным прутковым подателем (пруток до 165 мм, ø до 10 мм). Два одновременно работающих обрабатывающих блока: основная обработка + доработка второй стороны.

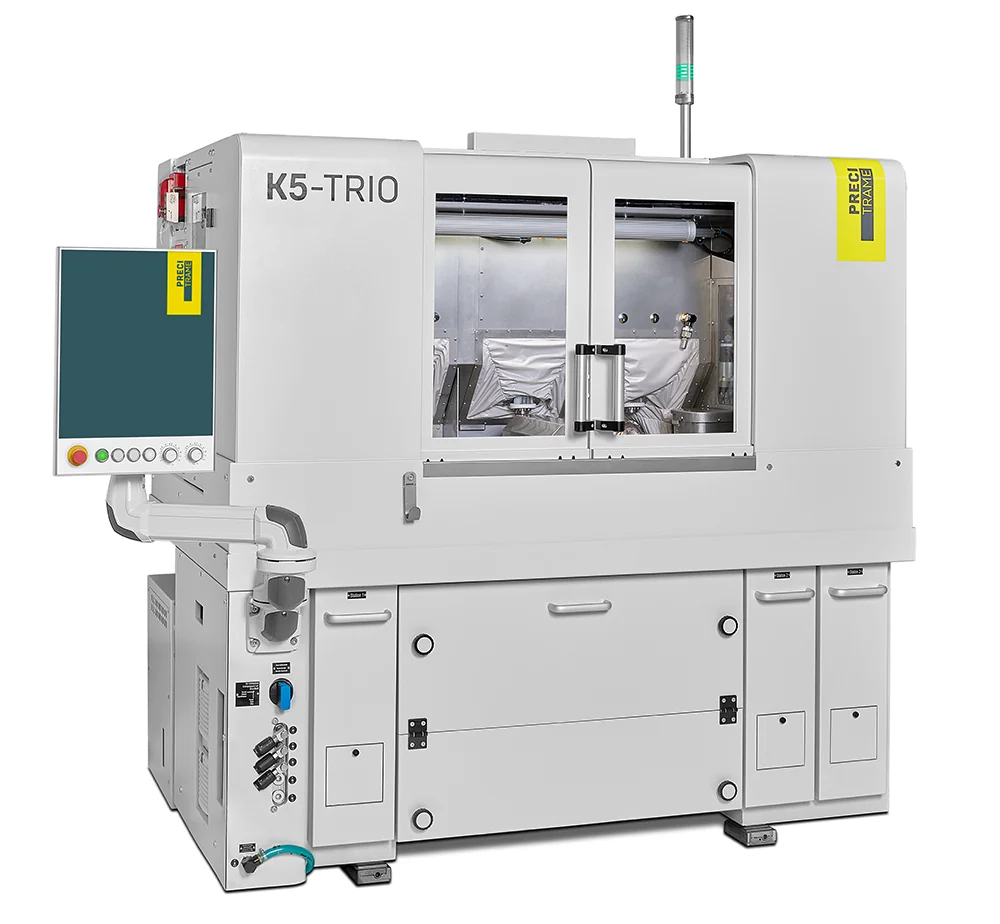

Precitrame K5-TRIO
Precitrame K5-TRIO - трёхблочный HSC-производственный модуль на платформе K5. Три обрабатывающих блока с интегрированным прутковым подателем: два ведут основную обработку, один - доработку второй стороны. Габариты 1980×1800×1942 мм, масса 4 000 кг.

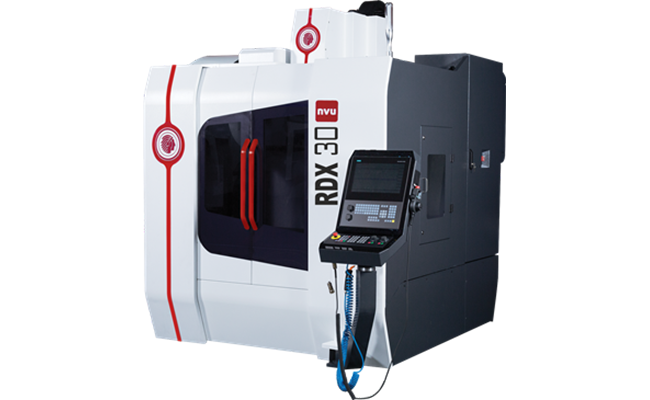

RDX 30
RDX 30 - высокоскоростной вертикальный фрезерный центр HURON Graffenstaden (Страсбург, с 1857) для прецизионной обработки. Рабочая зона 1 020×600×610 мм, стол 1 200×550 мм до 900 кг, шпиндель ISO 40 12 000 об/мин, 11.5 кВт. Перемещения 30 м/мин.
