PX 40

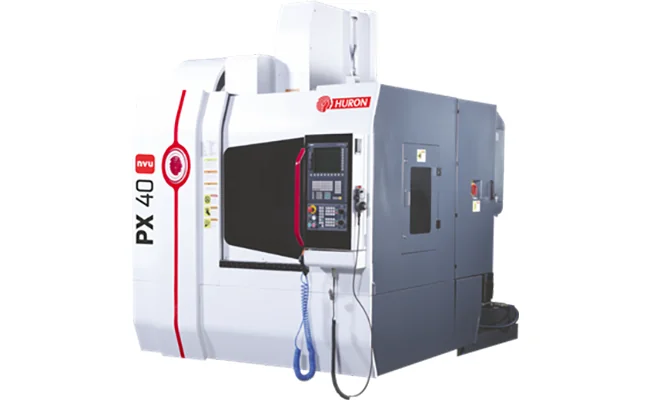

PX 40 - компактный вертикальный обрабатывающий центр HURON Graffenstaden (Страсбург, основан 1857) с расширенной базой и жесткой колонной. Рабочая зона 760×510×510 мм, стол 915×460 мм до 500 кг, шпиндель ISO 40 на 10 000 об/мин, магазин 20 позиций.
Технические характеристики
- Масса
- 4 300 кг
- Габариты
- 3 200×3 620×2 810 мм
- Тип станка
- Компактный вертикальный обрабатывающий центр (HSM)
- Размер стола
- 915×460 мм
- Направляющие
- Прецизионные линейные (precision linear motion guideways)
- Повторяемость
- ±0,005 мм (VDI/DGQ 3441)
- Конус шпинделя
- ISO 40
- Рабочая зона (X×Y×Z)
- 760×510×510 мм
- Конструкция станины
- Расширенная опорная база (broader base foot print), жесткая колонна (stiff column)
- Грузоподъемность стола
- 500 кг
- Точность позиционирования
- ±0,010 мм (VDI/DGQ 3441)
- Скорость вращения шпинделя
- до 10 000 об/мин (опция High Performance 6 000 об/мин)
- Максимальная масса инструмента
- 7 кг
- Максимальный диаметр инструмента
- Ø80-125 мм
- Автоматический инструментальный магазин
- 20 позиций
Подробное описание
PX 40 - компактный вертикальный обрабатывающий центр HURON Graffenstaden для серийного производства. HURON основан в 1857 году в Страсбурге Андре Кёхлином, с 2007 года входит в группу Jyoti CNC Automation. PX 40 закрывает сегмент динамичной фрезерной обработки малых и средних деталей на производственных участках с ограниченным пространством.
Станина построена с расширенной опорной базой (broader base foot print) и жесткой колонной (stiff column) - это базовая конструкция под силовые фрезерные операции и гашение вибраций при черновой обработке. Прецизионные линейные направляющие (precision linear motion guideways) по всем осям дают плавное перемещение без люфтов и повышенную несущую способность под радиальные нагрузки.
Рабочая зона 760×510×510 мм со столом 915×460 мм и грузоподъемностью 500 кг. Шпиндель с конусом ISO 40 развивает до 10 000 об/мин - стандартный диапазон под фрезерную обработку стали и чугуна. Базовая высокопроизводительная конфигурация (High Performance) с опцией 6 000 об/мин под силовое фрезерование. Магазин на 20 позиций с инструментом Ø80-125 мм и массой до 7 кг закрывает емкость под комплексные циклы.
Точность позиционирования ±0,010 мм и повторяемость ±0,005 мм (VDI/DGQ 3441) держат стабильное качество в серийном производстве. Габариты 3 200×3 620×2 810 мм при массе 4 300 кг - под цеха с ограниченным пространством.
Кому подходит: производствам серийной фрезерной обработки малых и средних деталей (корпуса, кронштейны, плиты, оснастка), где нужна компактная база с расширенной опорной станиной, шпинделем ISO 40 и магазином на 20 позиций под комплексные циклы без избыточной грузоподъемности.
