Заточные инструментально-шлифовальные станки
Заточные центры WALTER, EWAG и Schneeberger для режущего инструмента - высокоточные CNC станки для производства, заточки, переточки, insert grinding and eroding-обработки фрез, свёрл, развёрток, метчиков, протяжек, пластин и PCD/CBN инструмента.
Найдено товаров: 20
Под заказDAMA METEOR MM12
Заточные инструментально-шлифовальные станки
Станок для заточки свёрл DAMA METEOR MM12 для точного шлифования и заострения мелких свёрл.
Под заказDAMA METEOR MM12-US
Заточные инструментально-шлифовальные станки
Универсальный заточной станок DAMA METEOR MM12-US для микроинструмента, граверов и фрез.
Под заказDAMA METEOR MM13
Заточные инструментально-шлифовальные станки
Станок для заточки свёрл DAMA METEOR MM13 для точного шлифования и заострения свёрл диаметром 1-13 мм.
Под заказEWAG COMPACT LINE
Заточные инструментально-шлифовальные станки
Компактный шлифовальный станок EWAG COMPACT LINE для сменных пластин из твёрдого сплава, керамики и PCD.
Под заказEWAG EWAMATIC LINEAR
Заточные инструментально-шлифовальные станки
Производственный шлифовальный центр EWAG EWAMATIC LINEAR для сменных пластин и вращающегося инструмента.
Под заказEWAG INSERT LINE
Заточные инструментально-шлифовальные станки
Высокоскоростной шлифовальный станок EWAG INSERT LINE для серийного производства сменных пластин.
Под заказEWAG PROFILE LINE
Заточные инструментально-шлифовальные станки
Шлифовальный центр EWAG PROFILE LINE для сложных профильных сменных режущих пластин.
Под заказEWAG RS 15
Заточные инструментально-шлифовальные станки
Универсальный заточной станок EWAG RS 15 с ручным управлением для изготовления и перешлифовки инструмента.
Под заказEWAG WS 11 / WS 11-SP
Заточные инструментально-шлифовальные станки
Универсальные заточные станки EWAG WS 11 и WS 11-SP для производства и перешлифовки инструмента.
Под заказSchneeberger aries NGP
Заточные инструментально-шлифовальные станки
Компактный заточной станок с ЧПУ и пятью осями шириной 990 мм для переточки и мелкосерийного выпуска режущего инструмента диаметром до 250 мм.

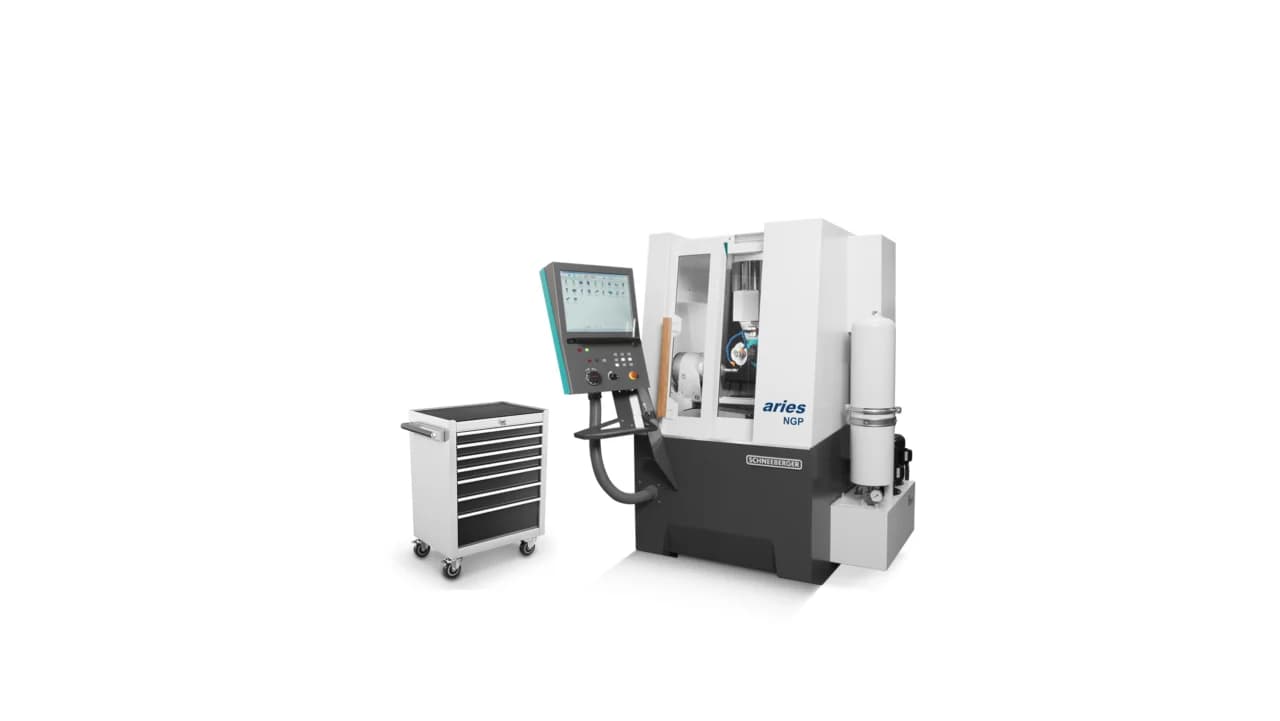

Под заказSchneeberger aries NGP Plus
Заточные инструментально-шлифовальные станки
Заточной станок для изготовления и переточки твёрдосплавного режущего инструмента диаметром до 400 мм - компактный 5-осевой центр с ЧПУ и шпинделем 5 кВт HSK 50.
Под заказSchneeberger aries NGP Production SCARA
Заточные инструментально-шлифовальные станки
Станок для заточки инструмента с ЧПУ - компактный 5-осевой центр с интегрированным SCARA-загрузчиком на две паллеты для серийного выпуска и переточки.
Под заказSchneeberger aries NGP-4
Заточные инструментально-шлифовальные станки
Четырёхосевой заточной станок с ЧПУ для переточки длинного и крупного инструмента: червячных и профильных фрез, фрез ласточкин хвост и строгальных головок.
Под заказSchneeberger corvus NGB
Заточные инструментально-шлифовальные станки
Заточной центр с ЧПУ для длинного и крупногабаритного режущего инструмента: ход по оси X до 3 100 мм и шпиндель до 53 кВт в пике HSK 190.
Под заказSchneeberger corvus NGB BBA
Заточные инструментально-шлифовальные станки
Шлифовальный станок с ЧПУ и шестью осями для производства и переточки протяжного инструмента с длиной резания до 2 800 мм.
Под заказSchneeberger corvus NGB BPP
Заточные инструментально-шлифовальные станки
Профилешлифовальный станок с ЧПУ и шестью осями для производительной обработки кузовных и профильных ножей, режущих пластин и подобных деталей.
Под заказSchneeberger gemini NGM
Заточные инструментально-шлифовальные станки
Двухшпиндельный заточной станок с ЧПУ для серийного изготовления и переточки инструмента диаметром до 300 мм с автосменой до 42 шлифовальных кругов.
Под заказSchneeberger gemini NGM GHP
Заточные инструментально-шлифовальные станки
Затыловочный станок с ЧПУ и шестью осями для профильного шлифования червячных зуборезных фрез диаметром до 200 мм и длиной до 250 мм.
Под заказSchneeberger gemini NGM TAP
Заточные инструментально-шлифовальные станки
Станок для заточки метчиков, резьбовых фрез и резьбоформирующего инструмента с ЧПУ на производственной платформе gemini NGM.
Под заказSchneeberger norma NGC
Заточные инструментально-шлифовальные станки
Универсальный заточной станок с ЧПУ и пятью осями для производства и переточки режущего инструмента диаметром до 400 мм со шпинделем 46 кВт HSK 50.
Подробное описание
Заточные центры (Tool and Cutter Grinding Centres) предназначены для прецизионного производства и восстановления режущего инструмента с субмикронной точностью геометрических параметров. Современные многоосевые CNC-системы (5-осевые с одновременной интерполяцией, 6-осевые для профильной шлифовки) выполняют полную обработку сложного инструмента за один установ - от заточки главной режущей кромки и обработки стружечных канавок до задних углов, торцов, спиральных канавок и фасок. Системы управления с разрешением в нанометровом диапазоне (Schneeberger является пионером таких систем с 1971 года) обеспечивают повторяемость геометрии режущей кромки на уровне сотых долей микрометра.
Современные заточные центры оснащаются 5-6 осями с прямыми приводами и линейными мотор-приводами, мотор-шпинделями с прямым приводом и водяным охлаждением для шлифования канавок из цельной заготовки, магазинами кругов на 8-30 позиций для сложных циклов с разными формами абразива, системой управления Schneeberger NANO или WALTER C.O.R.E., опцией поддержки заготовки люнетом и активной коррекцией прогиба длинного инструмента, измерительными щупами для in-process контроля геометрии и автоматической коррекции, программным обеспечением для генерации NC-кода из 3D-моделей инструмента (CAM для заточки).
Применение: специализированные сервисные центры по заточке инструмента, инструментальные цеха предприятий машиностроения, аэрокосмическая и медицинская промышленность (производство специализированного инструмента), серийное производство стандартного инструмента (концевые фрезы, свёрла), производство шлифовальных кругов и алмазных правильных роликов, заточка протяжных, червячных и долбяковых инструментов.
В нашем каталоге представлены заточные центры швейцарского производителя J. Schneeberger Maschinen AG (Роггвиль, 1923, четыре поколения семьи Schneeberger) - мирового лидера в прецизионной заточке. ARIES NGP - 5-осевой ультракомпактный универсальный станок шириной всего 99 см для перешлифовки и мелкосерийного производства инструмента, включая длинный (диаметр инструмента от 0,1 мм). NORMA NGC - универсальный 5-осевой производственный (NGC 750: длина шлифования 300 мм, диаметр 300 мм, общая длина 500 мм, прямой мотор-шпиндель с водяным охлаждением для шлифования канавок из цельной заготовки), плюс NGC LD для пульверизаторных шлифовальных кругов. GEMINI - серия мощных производственных машин (GEMINI DMR - 5-осевой CNC обрабатывающий центр для заточки максимальной гибкости и точности; GEMINI NGM TAP - для производства метчиков; NGM GHP - для затыловочного шлифования зубофрезерных червячных фрез). SIRIUS NGS - высокопрецизионный динамичный станок для токарных пластин и кубических компонентов. CORVUS NGB - большой 5-осевой CNC заточный центр (CORVUS BBA - специализированный для протяжного инструмента, CORVUS BPP - 6-осевой профильный, CORVUS cType - для зубчатого инструмента и затыловочного шлифования). WALTER добавляет текущий HELITRONIC слой: RAPID, G 200, MINI PLUS, RAPTOR, POWER 400, MICRO и VISION 400 L для production и resharpening, а также RAPTOR DIAMOND, DIAMOND EVOLUTION, POWER DIAMOND 400 и VISION DIAMOND 400 L для combined eroding/grinding PCD, CBN, HSS и carbide инструмента. EWAG добавляет dedicated insert/tool grinding: EWAMATIC LINEAR, PROFILE LINE, COMPACT LINE, INSERT LINE, RS 15 and WS 11 / WS 11-SP for indexable inserts, rotational tools and classic tool-room regrinding/support scenarios.
