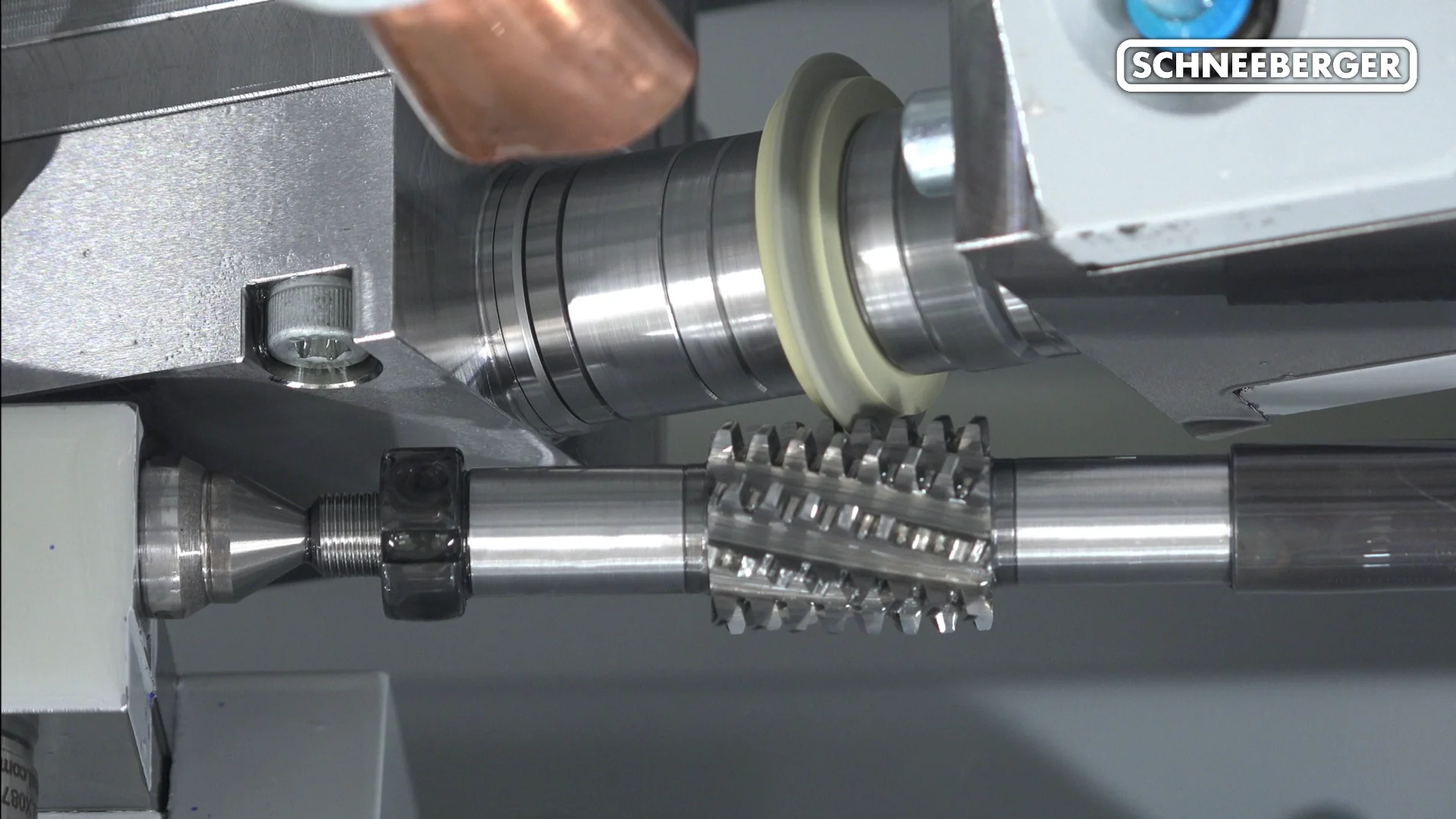

Schneeberger gemini NGM GHP
Затыловочный станок с ЧПУ и шестью осями для профильного шлифования червячных зуборезных фрез диаметром до 200 мм и длиной до 250 мм.
Технические характеристики
- Оси
- X 430 мм, Y 380 мм, Z 400 мм, A torque motor, B 270°, V 10 мм
- Круги
- Ø26-100 мм, сменные головки ghp25/ghp35
- Масса
- 8 000 кг
- Тип станка
- 6-осевой CNC grinding machine для relief grinding
- Назначение
- профильное затыловочное шлифование hob cutters
- Система ЧПУ
- FANUC 31i-B5, 5 осей одновременно
- Производитель
- J. SCHNEEBERGER Maschinen AG, Швейцария
- Спиральный угол
- +/-45°
- Материалы инструмента
- HSS и твердосплав
- Максимальная длина инструмента
- до 250 мм
- Максимальный диаметр инструмента
- до 200 мм
Подробное описание
Узкоспециализированная 6-осевая машина gemini NGM GHP выполняет затыловочное профильное шлифование зуборезных червячных фрез из быстрорежущей стали и твёрдого сплава. Профиль должен точно повторять расчётную кривую и сохранять режущую способность после каждой переточки, поэтому в конструкцию заложены гидростатические направляющие, линейные двигатели и моментный двигатель по оси A. Сменные головки ghp25 и ghp35 работают кругами диаметром 26-100 мм. Уточняют модуль, диаметр и длину фрезы, материал и серийность.
Кому подходит: производителям червячных зуборезных фрез диаметром до 200 мм и длиной до 250 мм, которым нужно профильное затыловочное шлифование с повторением расчётной кривой. Гидростатические направляющие и моментный двигатель по оси A окупаются при серийном выпуске точных фрез. Для универсальной заточки разного инструмента станок не подходит.
