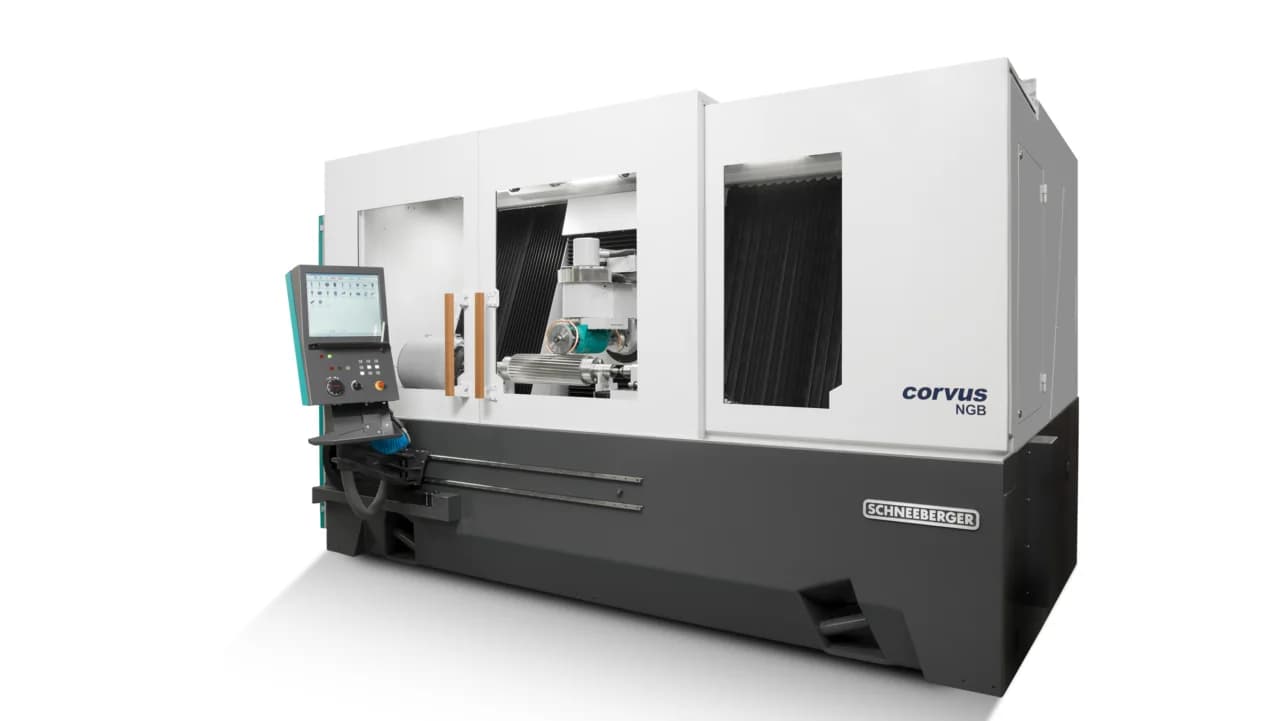

Schneeberger corvus NGB
Заточной центр с ЧПУ для длинного и крупногабаритного режущего инструмента: ход по оси X до 3 100 мм и шпиндель до 53 кВт в пике HSK 190.
Технические характеристики
- Ось A
- бесконечное вращение (носитель инструмента ISO 50)
- Ось C
- 360°
- Тип станка
- 5-осевой (6-осевой - NGB BPP) CNC заточной и профилешлифовальный центр
- Ход по оси X
- 850 / 1 250 / 2 100 / 3 100 мм (по выбору)
- Ход по оси Y
- 400 мм
- Ход по оси Z
- 400 мм
- Система ЧПУ
- Fanuc 31i-B5
- Масса станка
- 12 000 кг (X 850 мм) / 13 500 кг (X 1 250 мм) / 17 000 кг (X 2 100 мм) / 20 500 кг (X 3 100 мм)
- Конфигурации
- - corvus NGB - универсальная 5-осевая
- Производитель
- J. SCHNEEBERGER Maschinen AG (Роггвиль, Швейцария)
- Виды обработки
- длинный режущий инструмент, протяжки, червячные фрезы, развёртки, зенкеры, профильный инструмент
- Система правки
- встроенная, многоосевая
- Максимальная длина резания
- 2 800 мм
- Диаметр шлифовального круга
- ø30-450 мм
- Количество управляемых осей
- 5
- Максимальная зажимная длина
- 3 500 мм
- Шлифовальный шпиндель (вариант 1)
- 10 кВт (100%) / 13 кВт (60%), HSK 50
- Шлифовальный шпиндель (вариант 2)
- 24 кВт (100%) / 32 кВт (60%), HSK 80
- Шлифовальный шпиндель (вариант 3)
- 30 кВт (100%) / 53 кВт (60%), HSK 190
- Максимальный диаметр инструмента
- ø400 мм
Подробное описание
Старшая модель corvus NGB перекрывает изготовление и переточку крупного инструмента - развёрток, зенкеров, длинных свёрл, метчиков, червячных фрез и протяжек. Ход по оси X набирается модульно от 850 до 3 100 мм, поэтому длину рабочей зоны подбирают под конкретное производство, а три варианта шпинделя HSK 50/80/190 дают от 10 до 53 кВт в пике. Полная 5-осевая кинематика снимает все режущие геометрии за один установ. Уточняют длину и диаметр инструмента, материал и серийность.
Кому подходит: производителям протяжек, червячных фрез крупного модуля, длинных развёрток и зенкеров для авиации, энергетики и тяжёлого машиностроения, где нужна длина шлифования до 2 800 мм. Версия BBA заточена под протяжки, BPP под профильное шлифование. Для стандартных фрез и свёрл до Ø400 мм станок избыточен.
