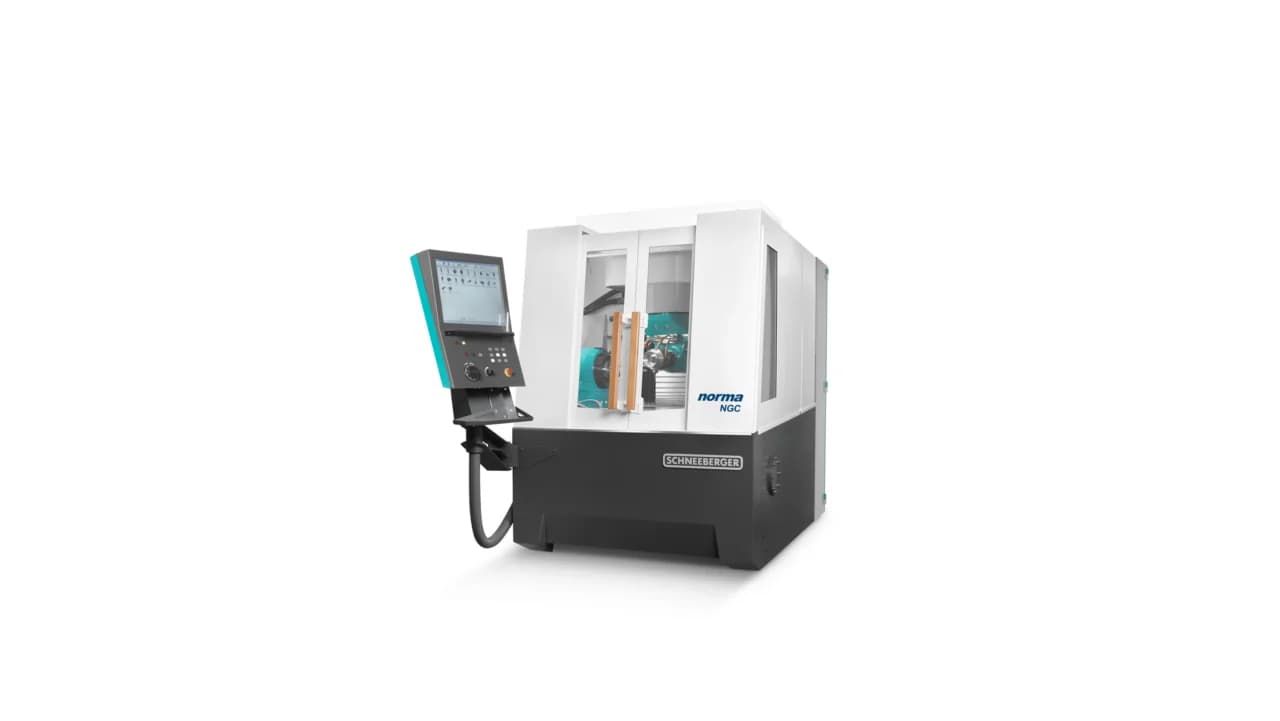

Schneeberger norma NGC
Универсальный заточной станок с ЧПУ и пятью осями для производства и переточки режущего инструмента диаметром до 400 мм со шпинделем 46 кВт HSK 50.
Технические характеристики
- Тип станка
- 5-осевой CNC универсальный заточной станок
- Ход по оси X
- 470 мм
- Ход по оси Y
- 390 мм
- Ход по оси Z
- 325 мм
- Система ЧПУ
- Fanuc 31i-B5
- Масса станка
- 5 000 кг
- Производитель
- J. SCHNEEBERGER Maschinen AG (Роггвиль, Швейцария)
- Виды обработки
- фрезы, свёрла, развёртки, метчики, резьбообразующий инструмент, профильный инструмент
- Система правки
- встроенная, автоматическая
- Скорость шпинделя
- 1 000-12 000 об/мин
- Ось C (поворот головки)
- 380°
- Шлифовальный шпиндель
- 46 кВт пиковая, HSK 50, двухсторонний, прямой привод, охлаждаемый
- Смена круговых пакетов
- 7-позиционный автоматический сменщик
- Максимальная длина резания
- 300 мм (модель NGC 750: 750 мм - отдельный вариант)
- Диаметр шлифовального круга
- ø40-250 мм
- Количество управляемых осей
- 5 (X, Y, Z, A, C)
- Максимальная зажимная длина
- 500 мм
- Максимальный диаметр инструмента
- ø400 мм
Подробное описание
Среднеклассовая модель norma NGC считается самой универсальной в линейке: она обрабатывает концевые фрезы, свёрла, развёртки, метчики, а также фасонный и резьбообразующий инструмент диаметром до 400 мм при длине резания 300 мм. Двухсторонний шпиндель HSK 50 развивает до 46 кВт в пике и работает в диапазоне 1 000-12 000 об/мин, а на одном шпинделе размещается до шести кругов разного профиля. Перед заказом уточняют тип и размер инструмента, материал и серийность.
Кому подходит: инструментальным цехам средних машиностроительных предприятий и производствам режущего инструмента широкой номенклатуры, где нужна одна машина под фрезы, свёрла, развёртки и резьбовой инструмент до Ø400 мм. Шпиндель 46 кВт и 7-позиционный сменщик кругов окупаются при серийном выпуске и переточке от сотен инструментов в месяц. Для мелкого инструмента и старта производства достаточно aries NGP.
