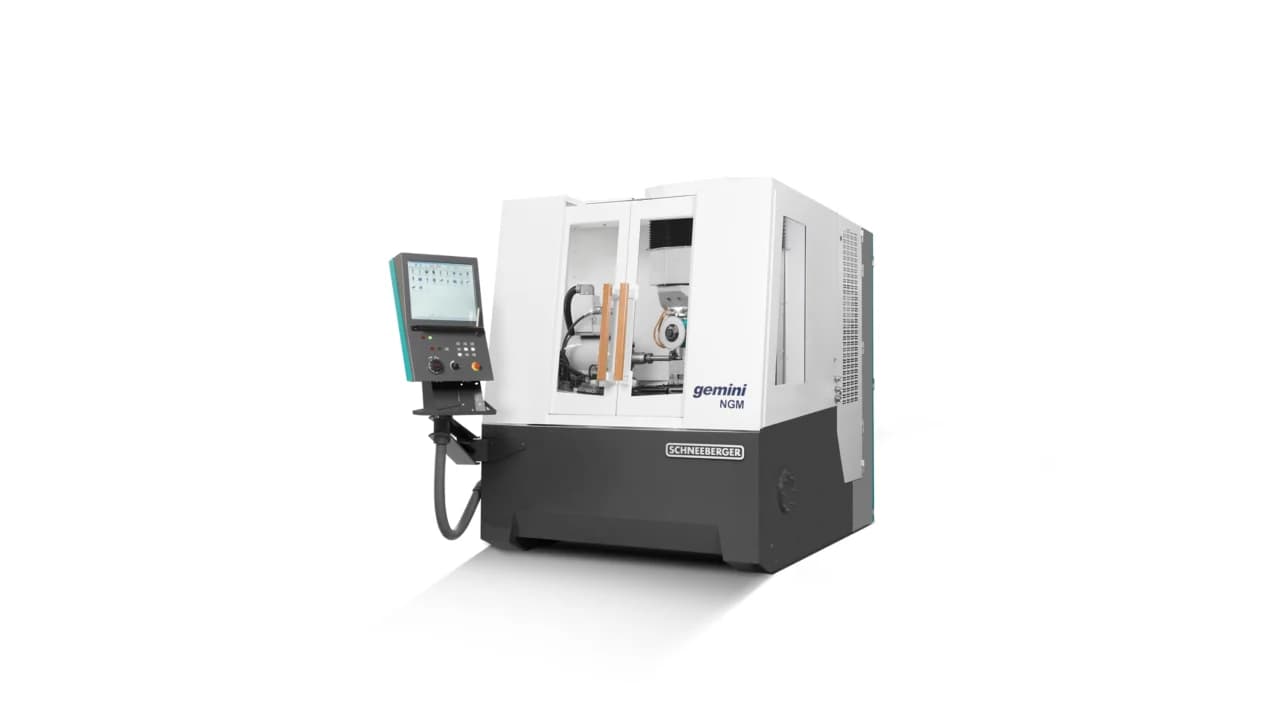

Schneeberger gemini NGM
Двухшпиндельный заточной станок с ЧПУ для серийного изготовления и переточки инструмента диаметром до 300 мм с автосменой до 42 шлифовальных кругов.
Технические характеристики
- Тип станка
- двухшпиндельный 5-осевой CNC заточной станок
- Ход по оси X
- 500 мм
- Ход по оси Y
- 400 мм
- Ход по оси Z
- 380 мм
- Система ЧПУ
- Fanuc 31i-B5
- Масса станка
- 7 000 кг
- Автоматизация
- интеграция с роботами загрузки-выгрузки (2, 4 или 10 паллет 300×300 мм)
- Производитель
- J. SCHNEEBERGER Maschinen AG (Роггвиль, Швейцария)
- Виды обработки
- фрезы, свёрла, развёртки, метчики, профильный инструмент
- Система правки
- встроенная, автоматическая
- Ось C (поворот головки)
- 380°
- Шлифовальный шпиндель
- двухсторонний (double-ended), прямой привод, HSK 50 или HSK 80
- Максимальная длина резания
- 300 мм
- Количество управляемых осей
- 5 (X, Y, Z, A, C)
- Максимальная зажимная длина
- 500 мм
- Мощность шпинделя (вариант 1)
- 10 кВт (100%) / 13 кВт (60%)
- Мощность шпинделя (вариант 2)
- 24 кВт (100%) / 32 кВт (60%)
- Сменщик шлифовальных кругов
- 8 или 14 позиций (24 или 42 круга)
- Максимальный диаметр инструмента
- ø300 мм
Подробное описание
Высокопроизводительная 5-осевая машина gemini NGM рассчитана на автоматизированный выпуск фрез, свёрл, развёрток, метчиков и профильного инструмента диаметром до 300 мм. Двухсторонний шпиндель с прямым приводом несёт два пакета кругов, а автосменщик на 8 или 14 позиций хранит до 42 кругов и убирает ручную перестановку. Роботизированная загрузка до 10 паллет держит ячейку в работе до 12 часов без оператора. Уточняют тип и размер инструмента, материал и серийность.
Кому подходит: серийным производителям режущего инструмента, работающим в две-три смены с объёмами выпуска от тысяч фрез и свёрл в месяц. Двухшпиндельная компоновка, 42 круга в магазине и роботизированная загрузка окупаются только при стабильной номенклатуре и переходе на безоператорную работу. Для единичной переточки и широкой номенклатуры выгоднее norma NGC.
