Радиально-сверлильные станки
Радиально-сверлильные станки - специализированное оборудование для сверления отверстий в крупногабаритных и тяжелых деталях. Радиальная конструкция позволяет обрабатывать детали без их перемещения, а шпиндель перемещается к месту обработки.
Подробное описание
Радиально-сверлильные станки представляют собой оборудование с радиальной конструкцией, где шпиндельная бабка перемещается вдоль радиального рукава, который в свою очередь может поворачиваться вокруг колонны. Такая кинематика обеспечивает обработку крупных деталей без их перемещения (деталь неподвижна, шпиндель движется), радиус действия до 3-4 метров от колонны, сверление отверстий диаметром до 100 мм, возможность обработки сверхтяжелых заготовок (до 10 тонн на столе), универсальность позиционирования шпинделя.
Радиально-сверлильные станки применяются в тяжелом машиностроении (сверление отверстий в станинах, корпусах крупных редукторов), судостроении (обработка корпусных элементов, рам), производстве крупногабаритного оборудования (станины прессов, корпуса насосов), ремонте крупных машин (сверление при восстановлении), изготовлении металлоконструкций (сверление в балках, фермах), энергетическом машиностроении (корпуса турбин, фланцы).
Основные преимущества радиально-сверлильных станков: обработка крупногабаритных деталей (радиус действия до 4 метров), деталь остается неподвижной (не нужно перемещать тяжелые заготовки), универсальность позиционирования (шпиндель движется к любой точке), возможность сверления под углом (поворот шпинделя), высокая мощность для сверления больших отверстий (до 100 мм), обработка сверхтяжелых деталей (экономия кранового времени), универсальность операций (сверление, рассверливание, зенкование, нарезание резьбы).
Современные радиально-сверлильные станки оснащаются мощными электродвигателями (4-15 кВт), радиальными вылетами от 800 до 4000 мм, патронами до 80-100 мм, гидравлическими или механическими системами зажима рукава и шпинделя, коробками скоростей с широким диапазоном (20-2000 об/мин), системами автоматической подачи, поворотом шпиндельной бабки на ±45° для сверления под углом, мощными столами и плитами основания для установки крупных деталей.
В нашем каталоге представлены радиально-сверлильные станки от немецкого производителя Alzmetall - серии MBH (гидравлические радиально-сверлильные высокой мощности), RD (классические радиальные станки), известные своей надежностью при работе с крупногабаритными деталями.
Найдено товаров: 7
AB 30/R-1000
AB 30/R-1000 — классический радиально-сверлильный станок ALZMETALL для крупногабаритных и нестандартных деталей до Ø40 мм. Радиальный вылет 1000 мм. Позиционирование в 3D: высота, радиус, угол. Два диапазона 40-1800 или 56-2500 об/мін. Шпиндель MT 4, ход 160 мм. Колонна Ø220/300 мм. Резьба M30. Двигатель до 3,0 кВт. Автоматическая подача.

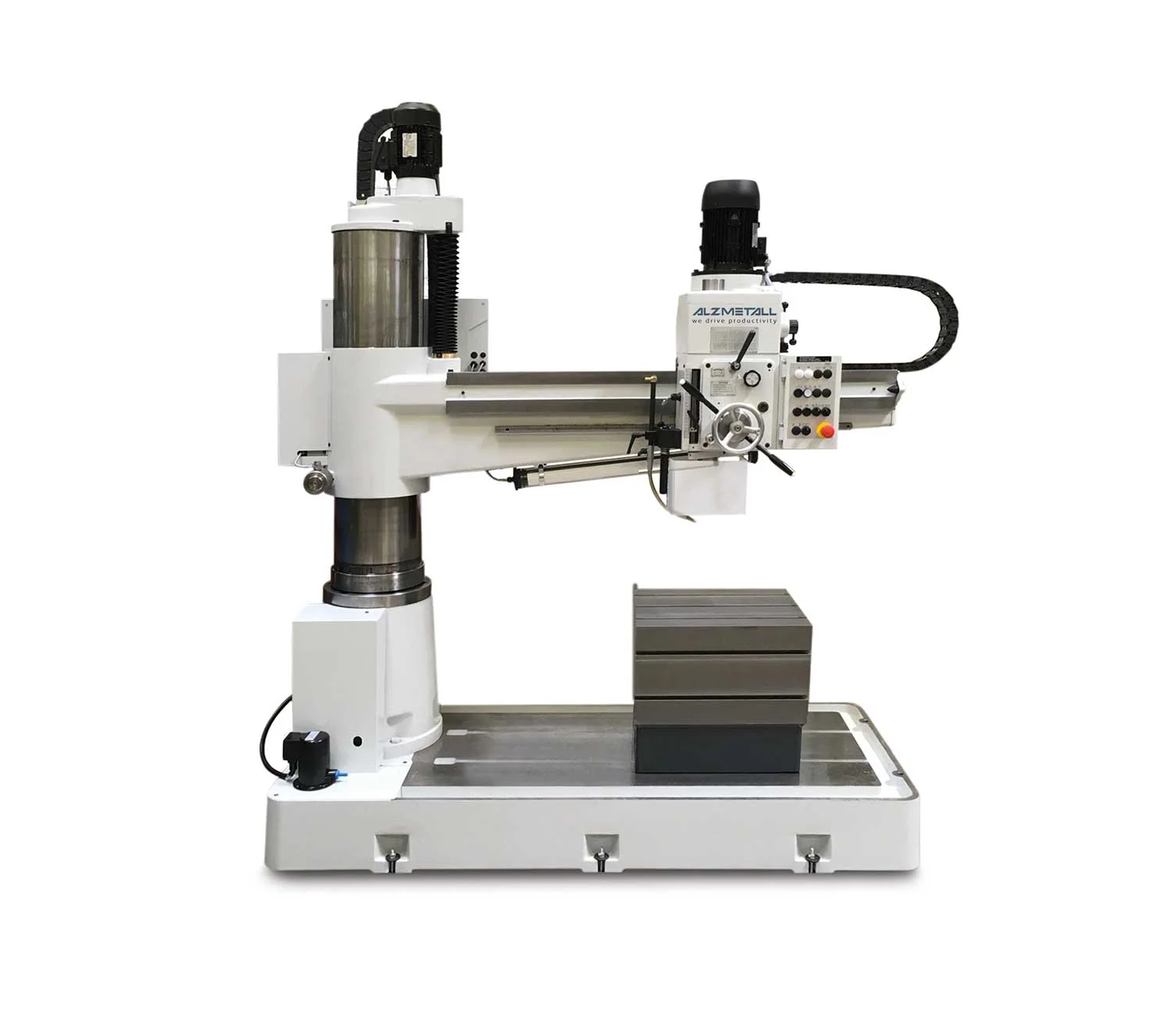

AB 30/R-1400
AB 30/R-1400 — мощный классический радиально-сверлильный станок ALZMETALL для крупногабаритных и нестандартных деталей до Ø50 мм. Увеличенный радиальный вылет 1400 мм. Позиционирование в 3D: высота, радиус, угол. Два диапазона 40-1800 или 56-2500 об/мін. Шпиндель MT 4, ход 160 мм. Резьба M30. Двигатель до 3,0 кВт. Автоматическая подача.

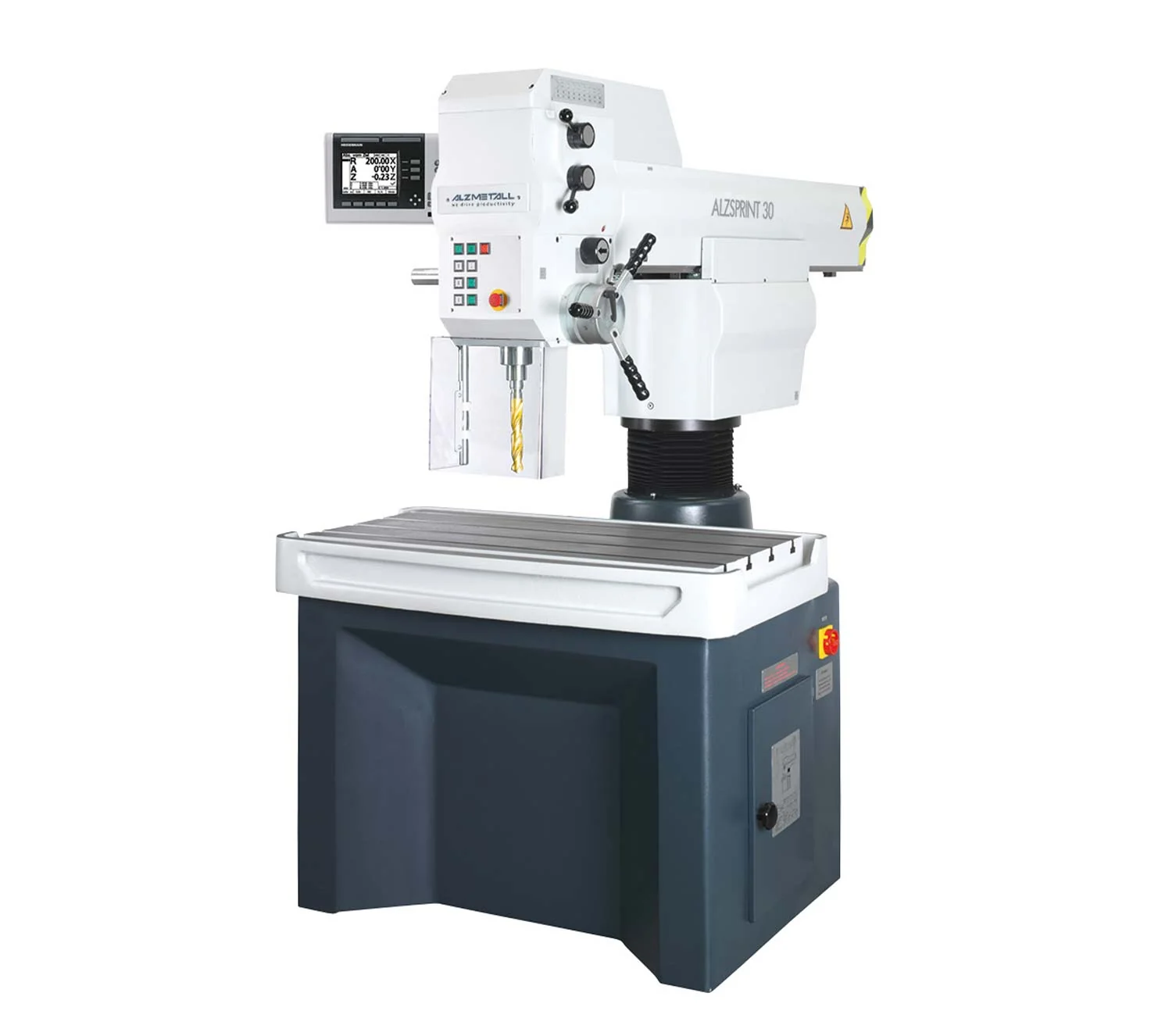

ALZSPRINT 30
ALZSPRINT 30 — быстроходный радиально-сверлильный станок ALZMETALL для высокопроизводительной обработки. Усиленный редуктор для экстремальных нагрузок. Оптимизированный механизм подачи. Широкий диапазон скорости. Высококачественное литье. 3 рабочие станции для серийного производства. Улучшенная производительность. Радиальное позиционирование 3D.

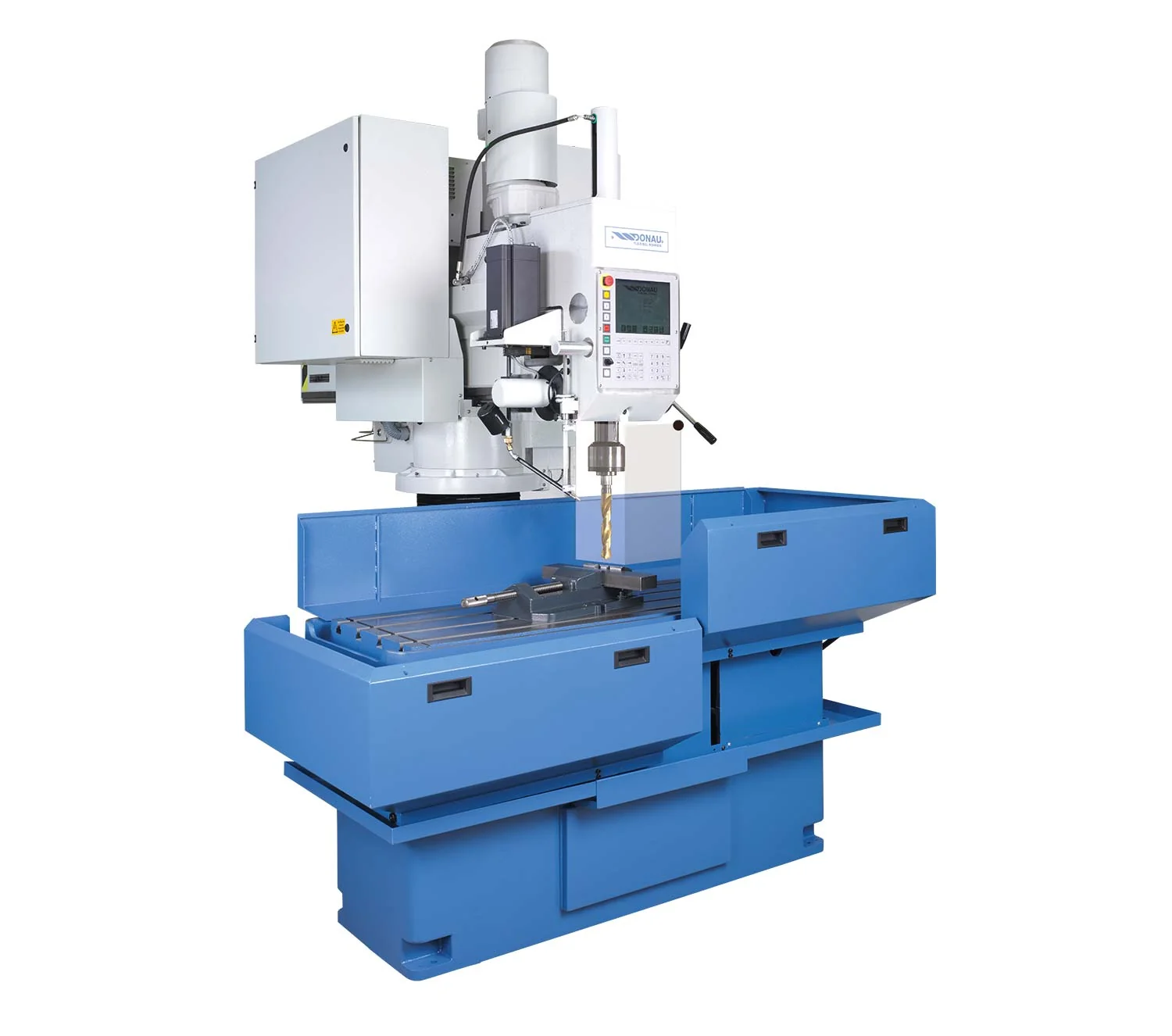

DONAUMERIC 440
DONAUMERIC 440 — CNC-управляемый быстроходный радиально-сверлильный станок DONAU (дочерняя компания ALZMETALL) для автоматического сверления. Огромный ход по оси X до 15 м. Высота деталей до 1,5 м. До 3 рабочих станций. Поворотные столы для углового сверления. Простое диалоговое программирование. Автоматическая смена инструмента. Режимы CNC и ручной.

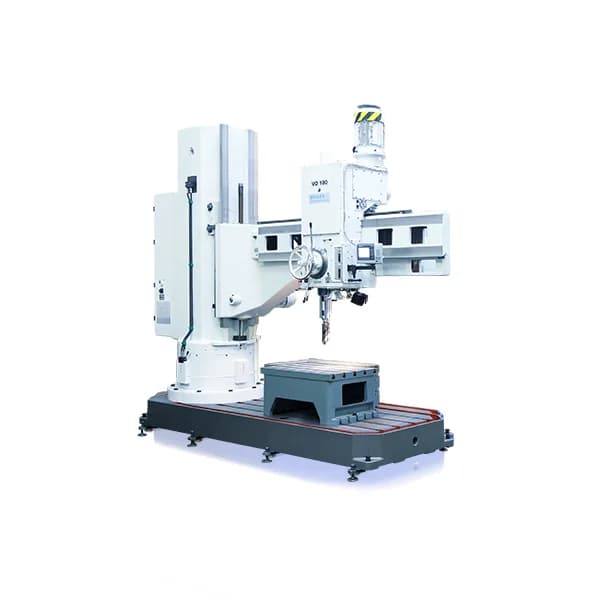

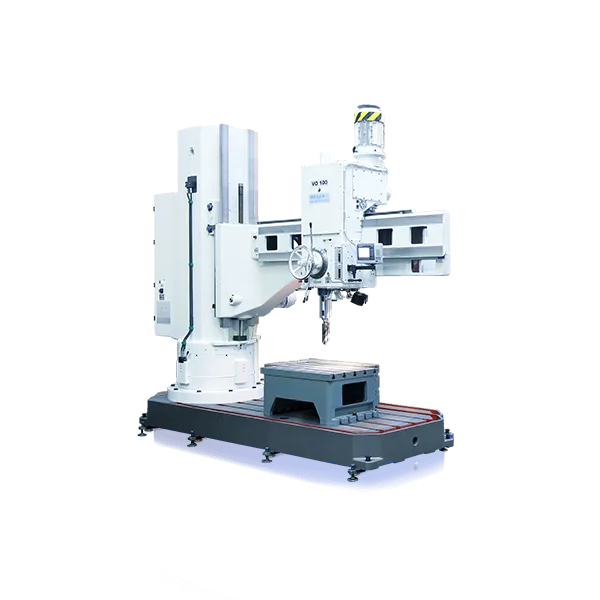

VO 100
VO 100 — крупный радиально-сверлильный станок WEILER. Максимальный диаметр сверления в стали 100 мм, нарезание резьбы M76x6. Мощность 11 (15) кВт, 32 скорости 9-2800 об/мин. Вылет шпинделя 2565 мм. Простой в эксплуатации, надежный.

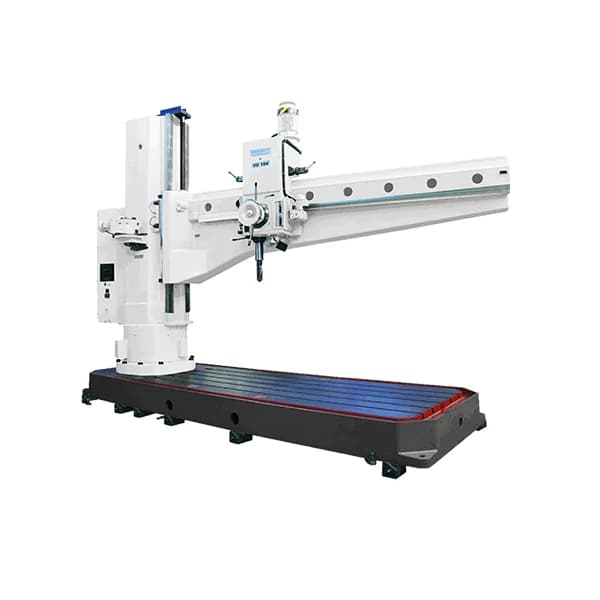

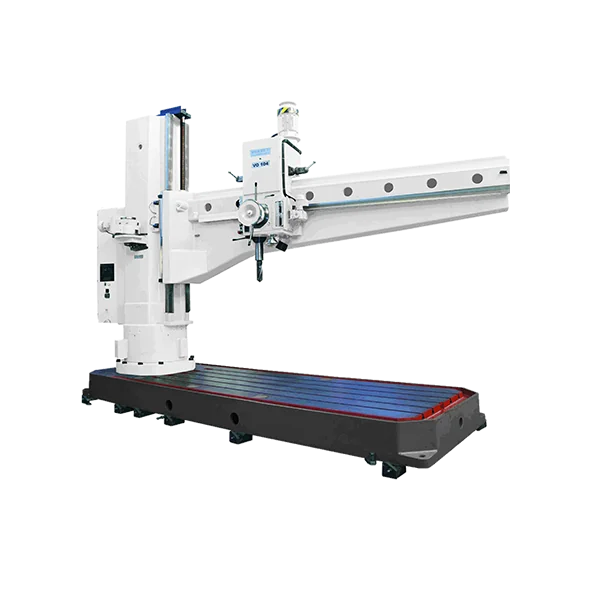

VO 104
VO 104 — флагманский радиально-сверлильный станок WEILER с вылетом 4 метра. Максимальный диаметр сверления в стали 100 мм, нарезание резьбы M76x6. Мощность 11 (15) кВт, 32 скорости 9-2800 об/мин. Вылет шпинделя 4000 мм. Надежный, мощный.

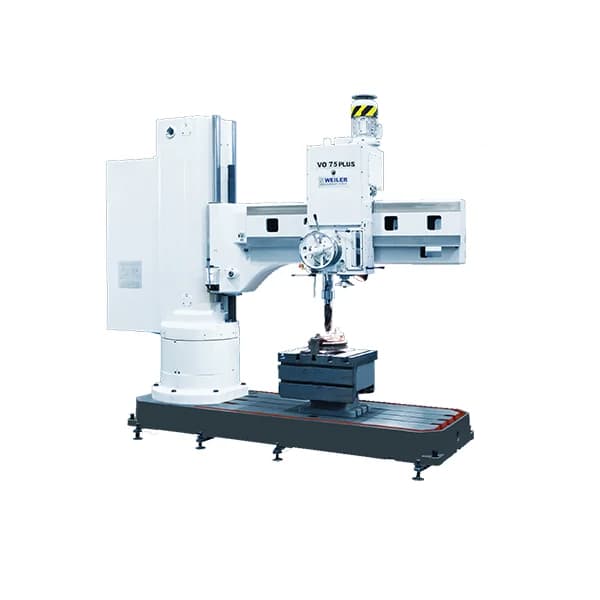

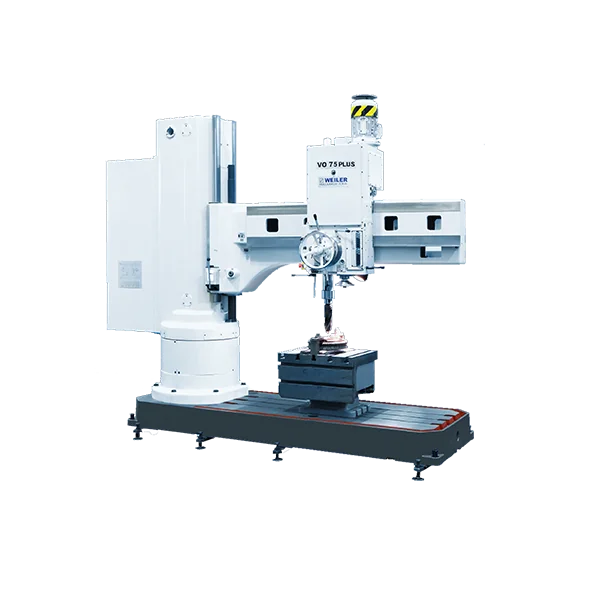

VO 75 PLUS
VO 75 PLUS — радиально-сверлильный станок WEILER. Максимальный диаметр сверления в стали 75 мм, нарезание резьбы M75x4. Мощность 15 кВт, бесступенчатая регулировка скорости 11.2-2000 об/мин. Вылет шпинделя 2000 мм. Простой, надежный, мощный.
