VOP 104

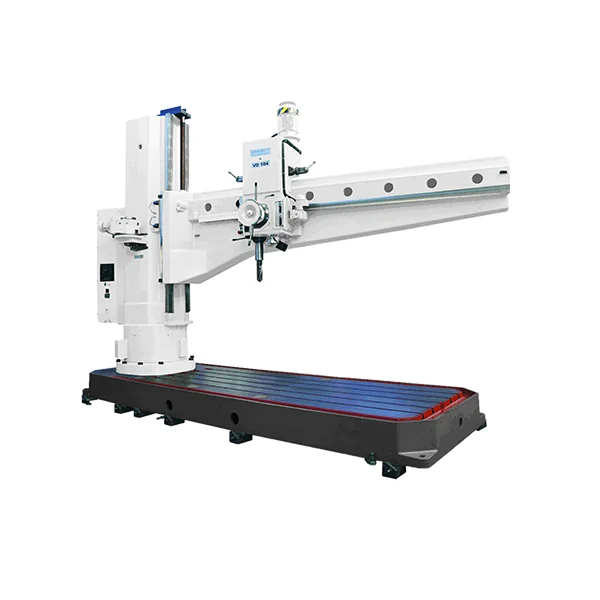

VOP 104 - флагманский радиально-сверлильный станок WEILER с вылетом 4 метра. Максимальный диаметр сверления в стали 100 мм, нарезание резьбы M76x6. Мощность 11 (15) кВт, 32 скорости 9-2800 об/мин. Вылет шпинделя 4000 мм. Надёжный, мощный.
Технические характеристики
- Вес машины
- 19500 кг
- Вылет шпинделя
- 4000 мм (макс) / 530 мм (мин)
- Нарезание резьбы
- M76x6 (сталь 600 N/мм²)
- Стандарт приемки
- ISO 2423 (DIN 8625)
- Число подач пиноли
- 16
- Держатель шпинделя
- Конус 6 MK
- Диапазон подач пиноли
- 0.035-2.8 мм/оборот
- Число ступеней скорости
- 32
- Максимальный ход шпинделя
- 475 мм
- Мощность двигателя шпинделя
- 11 (15) кВт
- Диапазон частот вращения шпинделя
- 9-2800 об/мин
- Максимальный диаметр сверления в стали
- 100 мм
- Перемещение сверлильной каретки по рукаву
- 3470 мм
- Максимальное вертикальное перемещение рукава
- 1535 мм
- Расстояние от шпинделя до зажимной поверхности
- 710-2720 мм
Подробное описание
VOP 104 - переносная радиально-сверлильная машина портального типа от Weiler Holoubkov s.r.o. (Чехия) - отдельного от Weiler Werkzeugmaschinen GmbH (Германия, Эмскирхен) производителя, входящего в тот же холдинг. Построена под крупногабаритные сварные конструкции, рамы и плиты, которые невозможно переместить на стационарный станок: машина сама подвозится к детали по рельсам. Максимальный вылет рукава 4 метра. Надёжная конструкция, четко структурированная панель оператора. Идеален для единичного и серийного производства: сверление, растачивание, развертывание, нарезание резьбы. Соответствие ISO 2423 (DIN 8625).
Максимальный диаметр сверления в стали 100 мм, нарезание резьбы M76x6 (в стали 600 N/мм²). Держатель шпинделя с конусом 6 MK. Максимальный ход шпинделя 475 мм. Вылет шпинделя 4000 мм (макс) / 530 мм (мин) - максимальный в линейке. Коробка передач с 32 ступенями скорости.
Главный привод 11 (опционально 15) кВт. Диапазон скоростей 9-2800 об/мин. 16 подач пиноли в диапазоне 0.035-2.8 мм/оборот. Вертикальное перемещение рукава до 1535 мм. Перемещение сверлильной каретки по радиальному рукаву 3470 мм. Расстояние от торца шпинделя до зажимной поверхности 710-2720 мм. Вес машины 19500 кг.
Кому подходит: производствам тяжелого машиностроения, судостроения и энергетики, обрабатывающим крупногабаритные сварные конструкции, рамы и плиты, которые невозможно переместить на стационарный станок, с вылетом рукава до 4 метров и диаметром сверления 100 мм.
