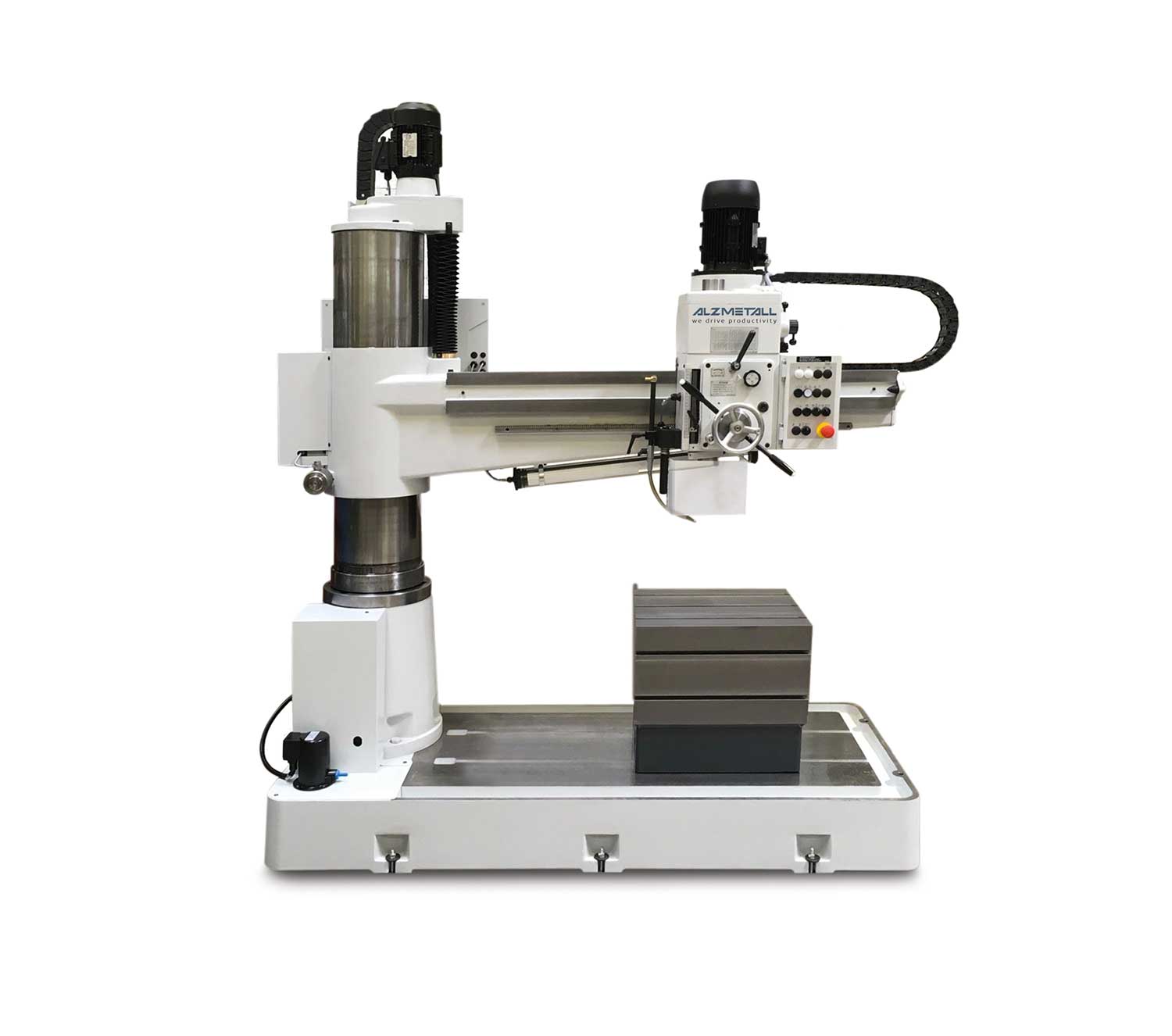

AB 30/R-1000
AB 30/R-1000 - классический радиально-сверлильный станок ALZMETALL с радиальным вылетом 1000 мм для обработки крупногабаритных и нестандартных деталей. Сверление до Ø40 мм в стали E335 (вариант Ø32 мм), резьба до M30.
Технические характеристики
- Тип
- Контакторное
- Муфта
- Электромагнитная
- Защита
- Встроенная
- Ход по Z
- 160 мм (опция удлинения до 200 мм)
- Колонна
- Ø220/300 мм
- Принцип
- Инструмент подносится к неподвижной детали
- Вариант 1
- 1,5 кВт при 1500 об/мин
- Вариант 2
- 3,0 кВт при 1500 об/мин
- Назначение
- Крепление крупногабаритных деталей
- Класс защиты
- IP 54
- Трансформатор
- Управляющий встроенный
- Машинное масло
- В комплекте
- Скорость опция 1
- 40-56-80-112-160-224-315-450-630-900-1250-1800 об/мин (12 ступеней)
- Скорость опция 2
- 56-2500 об/мин
- Нарезание резьбы
- До M30
- Радиальный вылет
- 1000 мм
- Позиционирование
- 3D (высота, радиус, угол)
- Главный выключатель
- Встроенный
- Макс. сверление в стали E335
- Ø40 мм (вариант Ø32 мм)
Подробное описание
AB 30/R-1000 - классический радиально-сверлильный станок для обработки крупногабаритных и нестандартных деталей. Сверление до Ø40 мм в стали E335 (вариант Ø32 мм), нарезание резьбы до M30. Радиальный вылет 1000 мм позволяет обрабатывать широкую зону без перемещения самой детали.
Принцип радиальной схемы: инструмент подносится к детали, а не деталь к инструменту. Это меняет логику работы на крупных и нестандартных заготовках. На обычном колонном станке деталь ставят на стол и совмещают с осью шпинделя. На радиальном - деталь остается неподвижной на базовой плите, а шпиндель позиционируется в трех измерениях: высота (шпиндельная бабка перемещается по колонне), радиус (бабка перемещается по горизонтальному рычагу), угол (рычаг поворачивается вокруг колонны). Для крупной сварной конструкции или корпусной детали массой в сотни килограммов это критично: не нужно снимать заготовку с плиты, чтобы просверлить следующее отверстие.
Шпиндель MT 4 короткий с ходом 160 мм (опция удлинения до 200 мм). MT 4 рассчитан под крупные сверла и расточные оправки. Ход 160 мм позволяет обрабатывать детали значительной высоты.
Скорость шпинделя - два варианта диапазона на выбор под характер работ.
Вариант 1: 12 ступеней 40-56-80-112-160-224-315-450-630-900-1250-1800 об/мин с двигателем 1,5 кВт при 1500 об/мин. 12 ступеней перекрывают весь диапазон от низких скоростей под крупные сверла до высоких под мелкие диаметры и нарезание резьбы. Переключение ступеней - через коробку скоростей.
Вариант 2: диапазон 56-2500 об/мин с двигателем 3,0 кВт при 1500 об/мин. Удвоенная мощность для универсальных применений, где нужна производительность на крупных диаметрах в твердых материалах.
Автоматическая подача с электромагнитной муфтой. Электромагнитная муфта дает плавное включение подачи без рывков - критично для сверления крупных отверстий, где рывок подачи ломает сверло. Подача отключается при достижении заданной глубины или при перегрузке.
Управление - контакторное, с управляющим трансформатором. Контакторная схема - промышленный стандарт для станков с двигателями от 1,5 кВт: переключение режимов через электромагнитные контакторы, а не через прямые переключатели. Управляющий трансформатор обеспечивает безопасное низкое напряжение в цепях управления. Главный выключатель встроенный.
Базовая плита с Т-образными пазами - для крепления крупных деталей через болты и прихваты. Защита шпинделя встроенная. Колонна Ø220/300 мм - жесткая конструкция, удерживающая шпиндельную бабку без отклонений при максимальном вылете рычага. Класс защиты IP 54. Машинное масло в комплекте для смазки направляющих колонны и механизмов перемещения.
Опции от ALZMETALL: анкерные и выравнивающие элементы для фиксации станка к фундаменту (важно под максимальными нагрузками на вылете рычага), трубчатое освещение рабочей зоны, автореверс для резьбонарезания, система охлаждения СОЖ, прецизионный регулятор глубины, зажимной стол для мелких деталей (дополнение к базовой плите), удлинение хода шпинделя до 200 мм, центральная зажимная система для крепления детали к плите.
Кому подходит: производствам крупногабаритных и нестандартных деталей - судостроительным и судоремонтным предприятиям, производствам энергетического оборудования, горнодобывающей и металлургической техники, нефтегазовому машиностроению, предприятиям крупногабаритных сварных металлоконструкций, ремонтным базам тяжелой техники, монтажным цехам - везде, где деталь слишком крупная или тяжелая, чтобы ставится на стол обычного колонного станка.
