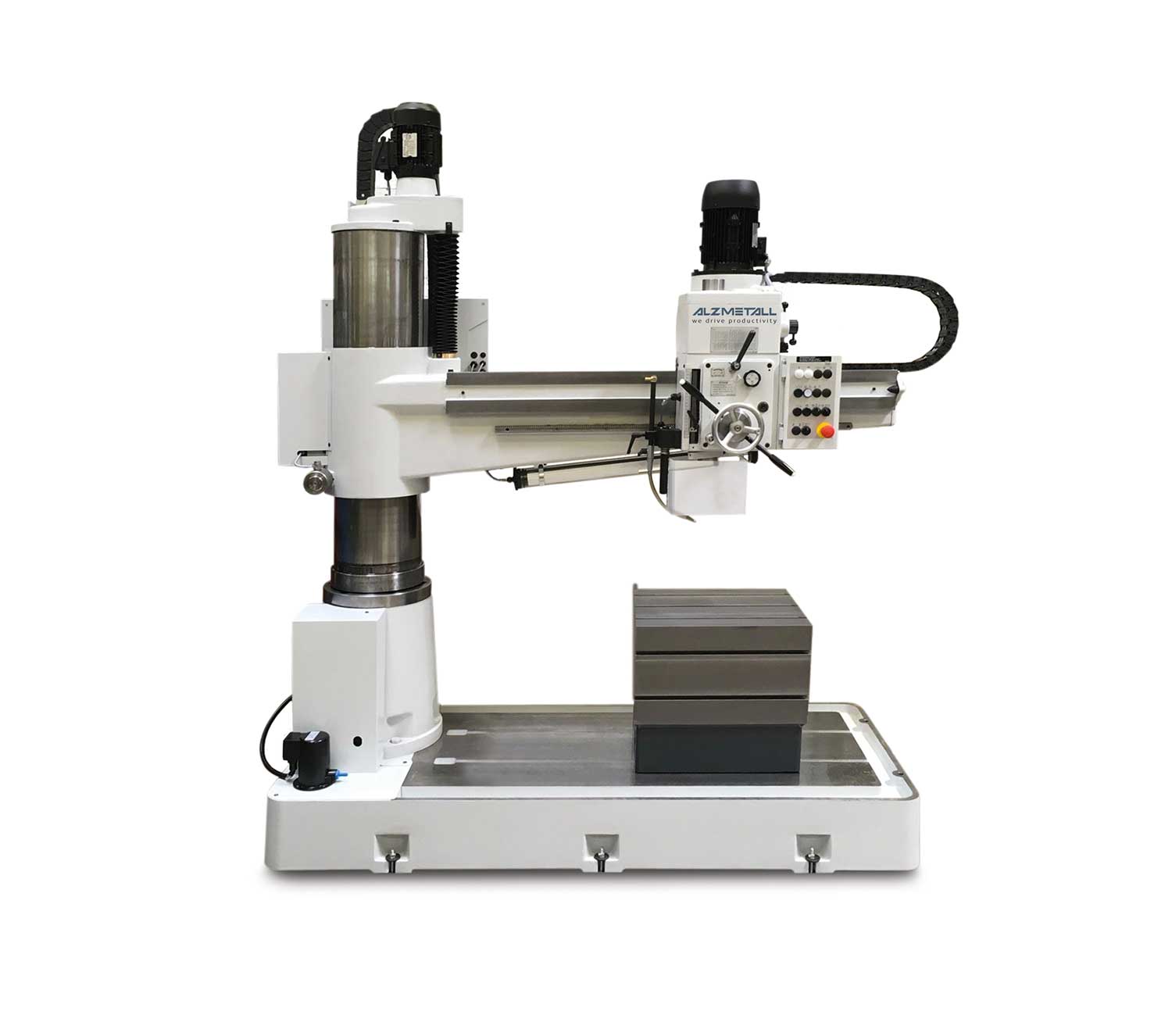

AB 30/R-1400
AB 30/R-1400 - мощный классический радиально-сверлильный станок ALZMETALL с увеличенным радиальным вылетом 1400 мм для обработки крупнейших габаритных деталей. Сверление до Ø50 мм в стали E335 (вариант Ø45 мм), резьба до M30.
Технические характеристики
- Тип
- Контакторное для вращения по часовой стрелке
- Муфта
- Электромагнитная
- Защита
- Встроенная
- Ход по Z
- 160 мм (опция удлинения до 200 мм)
- Принцип
- Инструмент подносится к неподвижной детали
- Вариант 1
- 1,5 кВт при 1500 об/мин
- Вариант 2
- 3,0 кВт при 1500 об/мин
- Назначение
- Крепление крупнейших деталей
- Класс защиты
- IP 54
- Кнопка-грибок
- Самоблокирующаяся
- Трансформатор
- Управляющий (VDE 0113)
- Машинное масло
- В комплекте
- Скорость опция 1
- 40-65-80-112-160-224-315-450-630-900-1250-1800 об/мин (12 ступеней)
- Скорость опция 2
- 56-2500 об/мин
- Нарезание резьбы
- До M30
- Радиальный вылет
- 1400 мм
- Позиционирование
- 3D (высота, радиус, угол)
- Главный выключатель
- Встроенный
- Макс. сверление в стали E335
- Ø50 мм (вариант Ø45 мм)
Подробное описание
AB 30/R-1400 - мощная классическая радиально-сверлильная машина с увеличенным вылетом рычага. По сравнению с AB 30/R-1000 радиальный вылет увеличен с 1000 до 1400 мм, максимальный диаметр сверления - с Ø40 до Ø50 мм. Это станок для крупнейших габаритных деталей, где требуется обработать широкую зону без перемещения заготовки.
Принцип радиальной схемы: инструмент подносится к детали, а не деталь к инструменту. Шпиндель позиционируется в трех измерениях: высота (шпиндельная бабка перемещается по колонне), радиус (бабка перемещается по горизонтальному рычагу длиной 1400 мм), угол (рычаг поворачивается вокруг колонны). Для крупной сварной конструкции или секции судового корпуса массой в сотни килограммов это единственный практичный способ просверлить серию отверстий в разных местах без переустановки детали.
Шпиндель MT 4 короткий с ходом 160 мм (опция удлинения до 200 мм). MT 4 рассчитан под крупные сверла и расточные оправки для отверстий до Ø50 мм.
Скорость шпинделя - два варианта диапазона на выбор.
Вариант 1: 12 ступеней 40-65-80-112-160-224-315-450-630-900-1250-1800 об/мин с двигателем 1,5 кВт при 1500 об/мин. Перекрывает весь диапазон от низких скоростей под крупные сверла до высоких под мелкие диаметры и нарезание резьбы.
Вариант 2: диапазон 56-2500 об/мин с двигателем 3,0 кВт при 1500 об/мин. Удвоенная мощность для универсальных применений на крупных диаметрах в твердых материалах.
Автоматическая подача с электромагнитной муфтой. Плавное включение подачи без рывков - критично для сверления крупных отверстий, где рывок подачи ломает сверло. Отключение подачи при достижении заданной глубины или при перегрузке.
Управление - контакторное, с вращением шпинделя по часовой стрелке. Управляющий трансформатор соответствует VDE 0113 (немецкий стандарт для электробезопасности промышленного оборудования). Главный выключатель встроенный. Самоблокирующаяся кнопка-грибок для аварийной остановки.
Базовая плита с Т-образными пазами - для крепления крупнейших деталей через болты и прихваты. Защита шпинделя встроенная. Лакокрасочное покрытие - защита от коррозии в цеховых условиях. Класс защиты IP 54. Машинное масло в комплекте.
Опции от ALZMETALL: анкерные и выравнивающие элементы для фиксации к фундаменту, трубчатое освещение рабочей зоны, автореверс для резьбонарезания, система охлаждения СОЖ, система свободной резки (для специальных материалов), выносная опора под удлиненный рычаг (увеличивает жесткость при работе на максимальном вылете 1400 мм), регулятор глубины, портативный зажимной стол для мелких деталей, удлинение хода шпинделя до 200 мм, центральная зажимная система, специальные лакокрасочные покрытия (например, под морскую среду), специальные напряжения питания.
Кому подходит: производствам крупнейших габаритных деталей - судостроительным предприятиям (секции корпусов, элементы надстроек), производствам энергетического оборудования (крупные турбинные корпуса, статоры), производствам горнодобывающей и металлургической техники, нефтегазовому машиностроению, предприятиям тяжелых сварных металлоконструкций, ремонтным базам крупнейшей промышленной техники - везде, где габариты детали требуют вылета рычага свыше 1000 мм и производительности по диаметру до Ø50 мм.
