Паллетные системы и конвейеры
Паллетные системы и конвейеры - автоматизированные решения для смены заготовок на станках с использованием стандартизированных паллет. Обеспечивают непрерывную работу оборудования со сменой деталей за 10-30 секунд без остановки обработки.
Подробное описание
Паллетные системы представляют собой автоматизированные комплексы, где заготовки закрепляются на стандартизированных паллетах вне станка (во время обработки предыдущей детали), после чего паллета автоматически меняется на станке за 10-30 секунд. Ключевые особенности: минимальное вспомогательное время (станок постоянно в работе), подготовка деталей вне станка (параллельная наладка), стандартизированные паллеты (100-1000 мм), автоматическая смена паллет (без участия оператора), возможность создания паллетных пулов (от 2 до 120 паллет).
Паллетные системы применяются в автомобильной промышленности (серийная обработка корпусных деталей двигателей, коробок передач), аэрокосмической отрасли (обработка элементов конструкций планера), производстве станков (обработка станин, корпусов), общем машиностроении (серийное производство корпусных деталей), производстве форм и штампов (обработка матриц и пуансонов), энергетическом машиностроении (корпуса насосов, компрессоров).
Основные преимущества паллетных систем: максимальная загрузка станка (95-98% времени в обработке), подготовка деталей во время обработки (параллельный процесс), быстрая смена паллет (10-30 секунд), безлюдная работа при наличии паллетного пула, стандартизация оснастки (одна паллета для разных станков), гибкость производства (приоритезация паллет), масштабируемость (от 2 до 120 паллет), быстрая окупаемость при серийном производстве.
Современные паллетные системы оснащаются паллетами стандартизированных размеров (100, 150, 320, 400, 500, 630, 800, 1000 мм), автоматическими системами смены с временем 10-30 секунд, паллетными магазинами на 2-120 позиций, конвейерными системами для транспортировки паллет, централизованным программным управлением очередью паллет, системами идентификации паллет (RFID, штрих-коды), возможностью интеграции нескольких станков в одну систему.

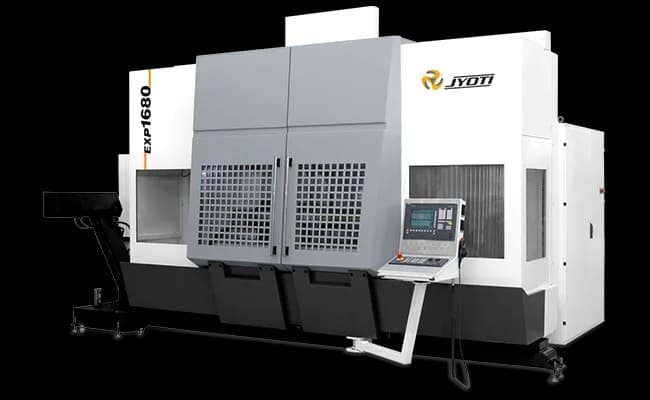

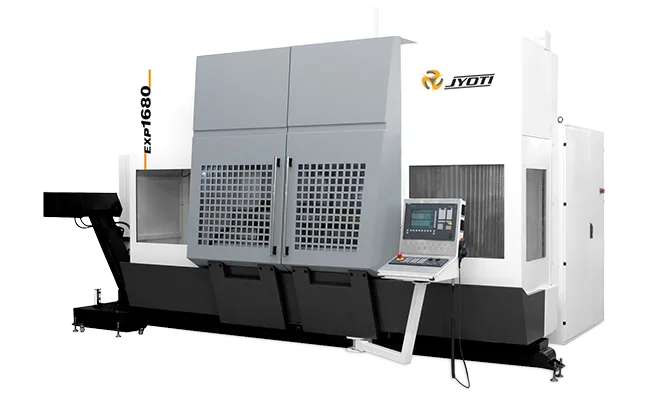

В нашем каталоге представлены паллетные системы от ведущих производителей: Hermle (PW 100 для C 12, PW 150 для C 22, PW 850 для C 42, PW 2000/3000 для C 52/62), DMG MORI (PH Cell паллетные ячейки на 2-16 паллет, PH flex гибкие системы, Linear Pallet Pool для крупных производств), Jyoti CNC (паллетные системы для HMC и 5-axis центров).
Найдено товаров: 20

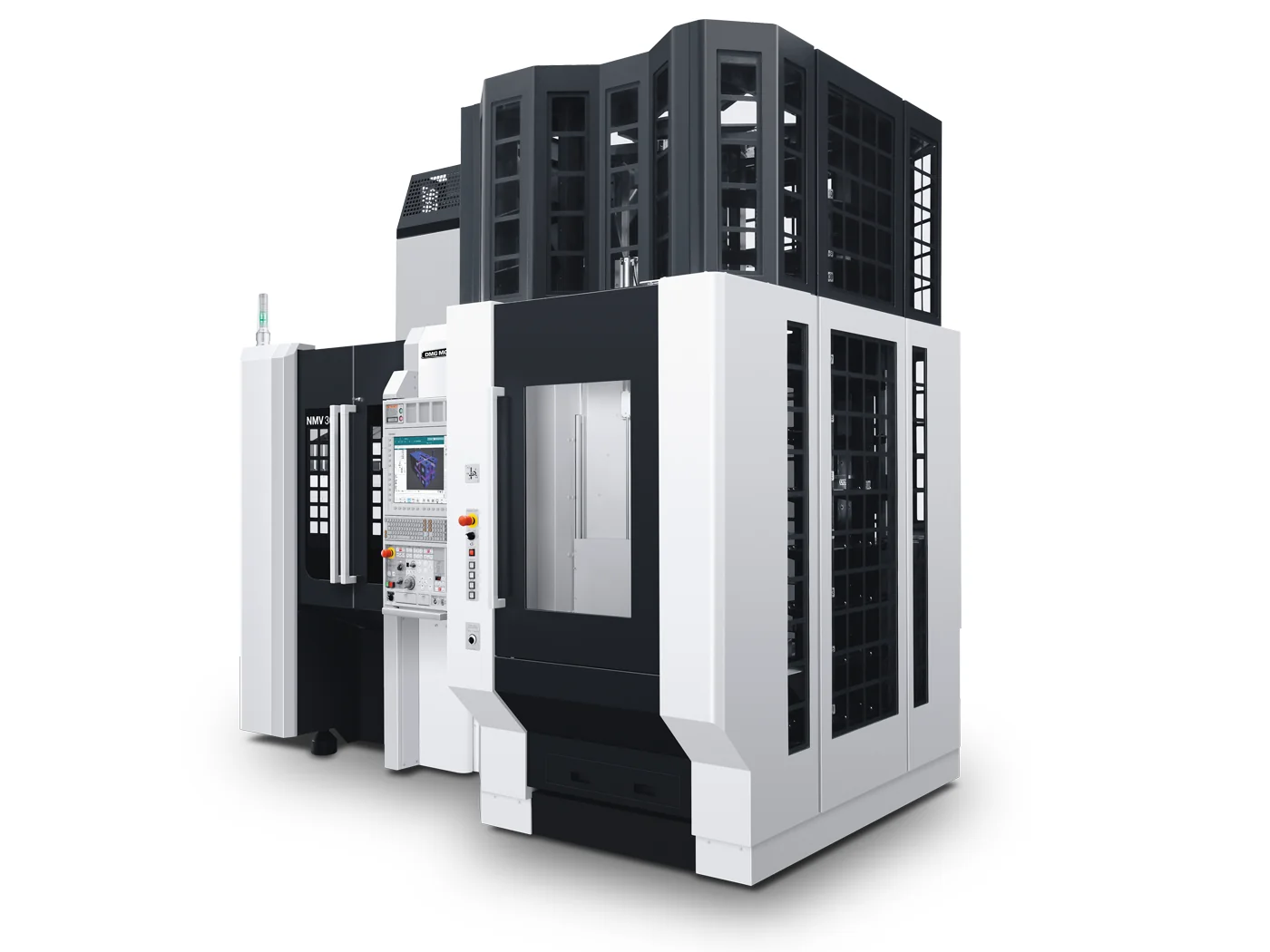

AWC 34 / 114 / 120
AWC 34 / 114 / 120 — паллетная система с большой вместимостью (34-120 позиций, 50-80 кг, ø 350×300 мм). До 114 позиций на < 4 м². Интеграция в управление станком, совместимость с CMX 600 V/NMV 3000 DCG, SIEMENS/HEIDENHAIN/MAPPS Fanuc.

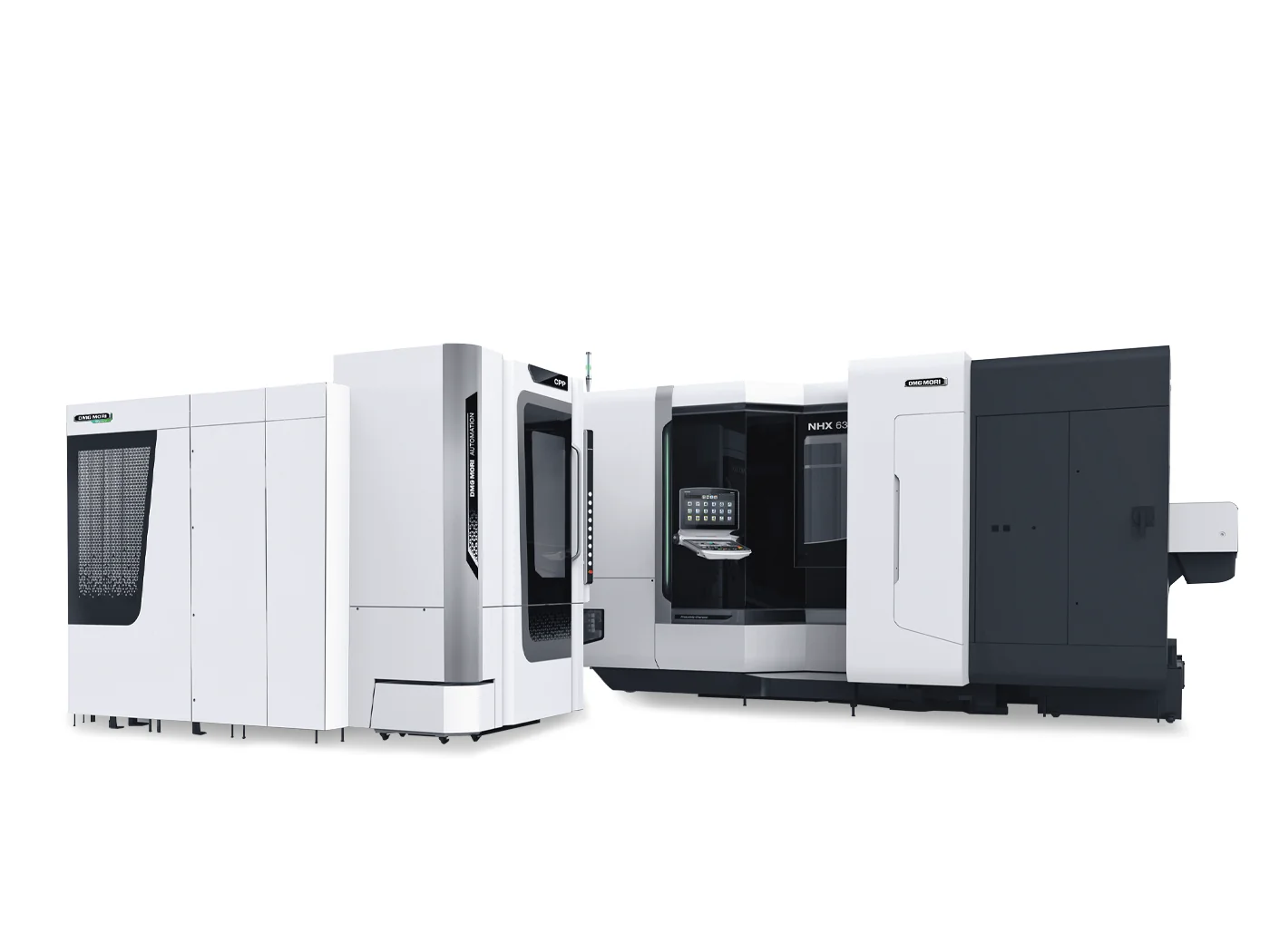

CPP
CPP (Compact Pallet Pool) — гибкое линейное паллетное хранилище начального уровня (400-3000 кг, ø 630-2000 мм, 5-12 позиций). До 4 станков, 2 станции настройки, MCC-TMS управление инструментом, совместимость с INH/NHX/NH/NHC.
HS flex
HS flex — гибкая и компактная система обработки HERMLE с грузоподъемностью до 450 кг для автоматизации обрабатывающих центров C 12, C 22, C 32, C 42, C 250 и C 400. Система с 4-осевым манипулятором обеспечивает хранение до 50 паллет (500 x 400 мм) с управлением через HACS, включая стекирование паллет и поддержку различных форматов.
HS flex heavy
HS flex heavy — усиленная система обработки HERMLE с грузоподъемностью до 1200 кг для автоматизации крупных обрабатывающих центров C 32, C 42, C 400 и C 650. Система с 4-осевым (3 оси движения) манипулятором обеспечивает хранение до 18 паллет (800 × 630 мм) с управлением через HACS и поддержкой заготовок до 800 × 630 × 700 мм.
HS flex hybrid
HS flex hybrid — гибкая и конфигурируемая гибридная система обработки HERMLE с грузоподъемностью до 450 кг для автоматизации обрабатывающих центров C 12-C 400. Система с 4-осевым манипулятором обеспечивает обработку как паллет, так и тисков (52/96-шпилечных) с хранением в 5 раз больше позиций через управление HACS без ручного вмешательства.
IH systems
IH systems — внутренние системы обработки HERMLE для автоматизации смены паллет и заготовок на обрабатывающих центрах C 12, C 22, C 32 и C 42. Доступны три версии (IH 30, IH 60, IH 100) с грузоподъемностью до 300 кг, высокоемкостным хранением паллет, оптимизированным доступом оператора и опциональным управлением HACS без требования анкеровки пола.

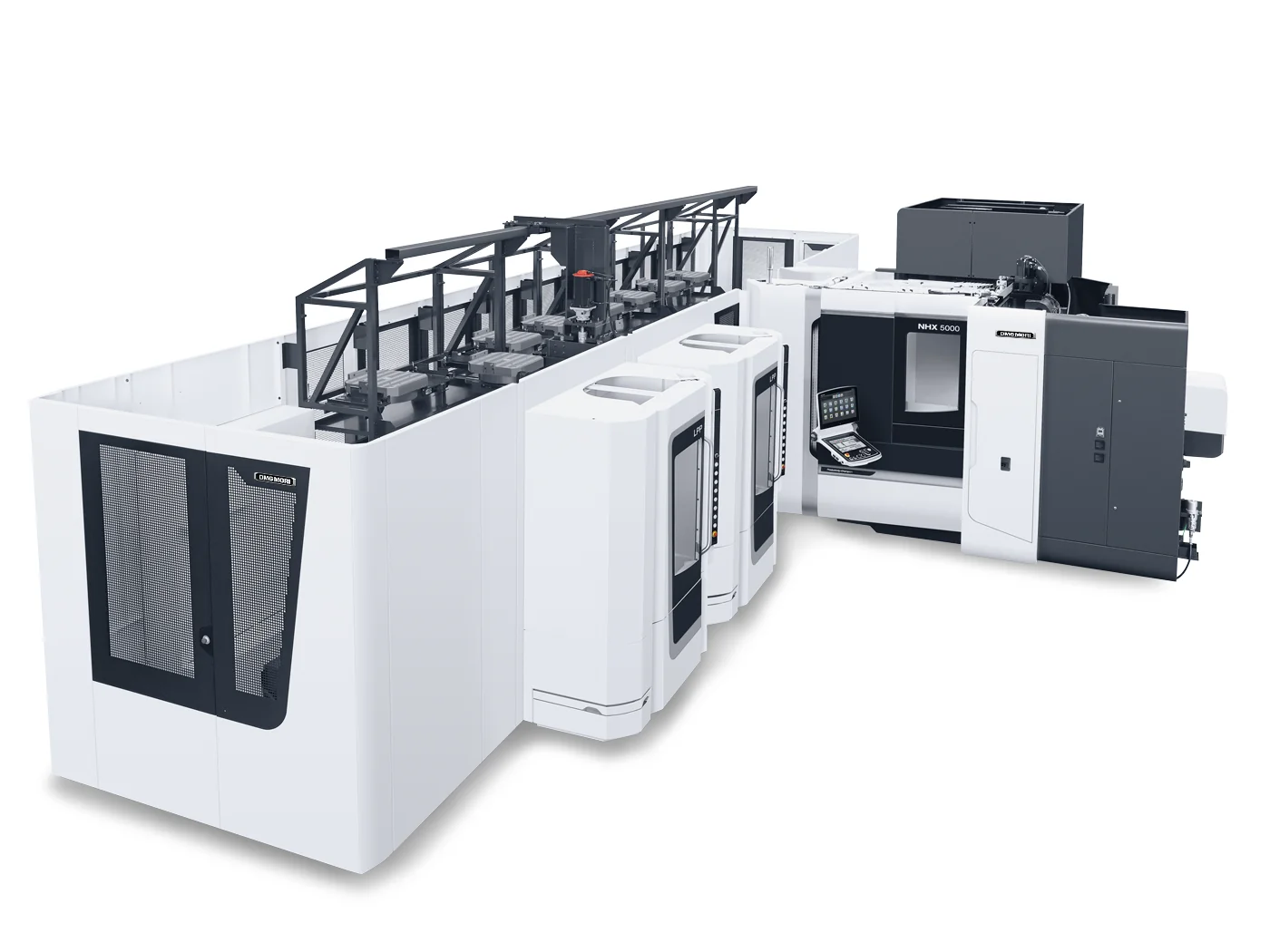

LPP
LPP (Linear Pallet Pool) — расширяемая линейная паллетная система (500-15000 кг, ø 3400×2000 мм, 5-100 паллет). 10 моделей (LPP 40-15000), до 8 станков, 5 станций настройки, 3 размера паллет, LPS управление, MCC-TMS, интеграция в сеть.

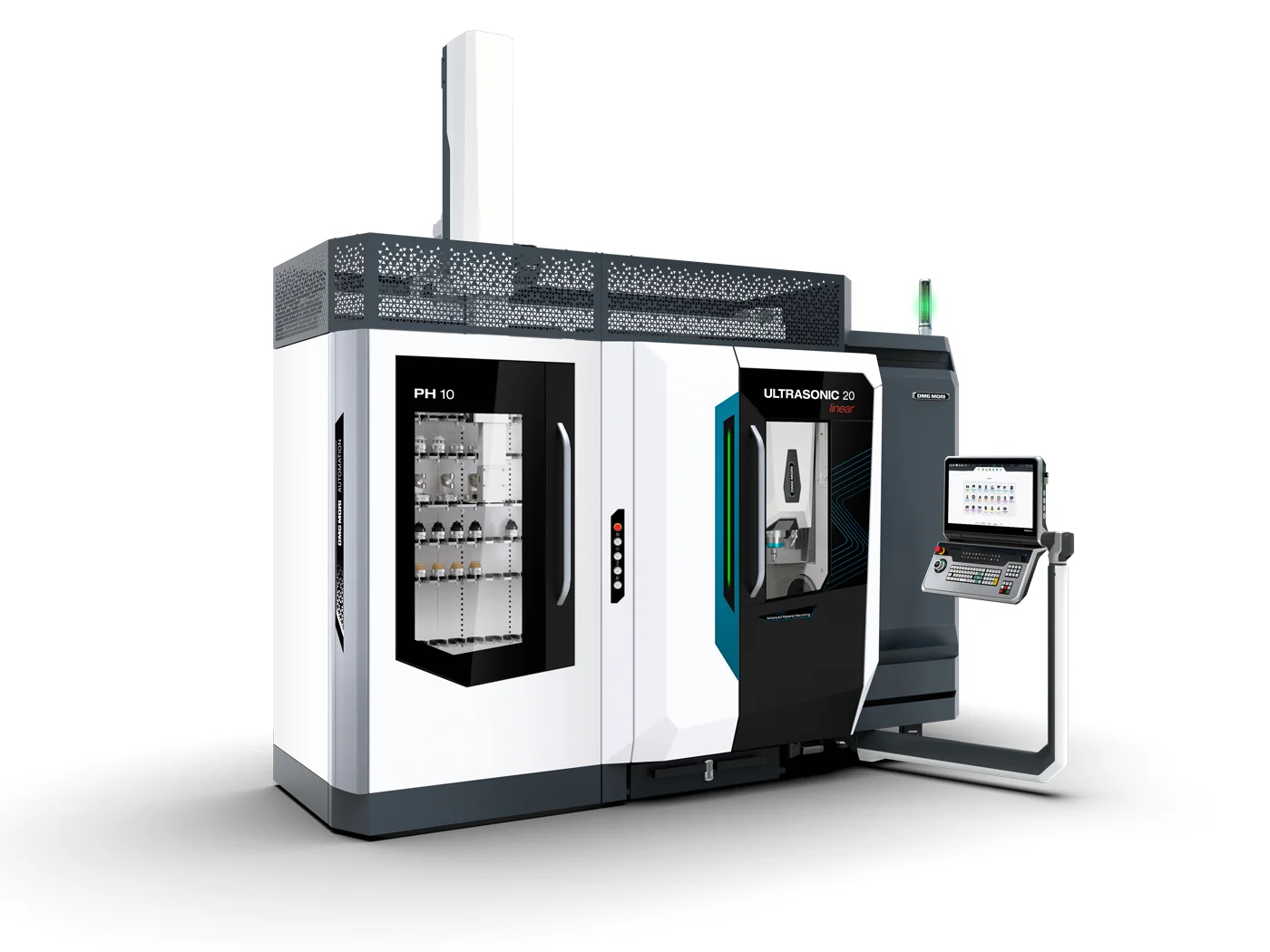

PH 10
PH 10 — компактная линейная паллетная система (15 кг, ø 220×283 мм, до 156 паллет на 6 м²). Смена ≤ 30 сек, полная интеграция, линейный магазин, совместимость с DMU 20 linear, ULTRASONIC 20 linear 3rd Gen, LASERTEC 20 PrecisionTool.

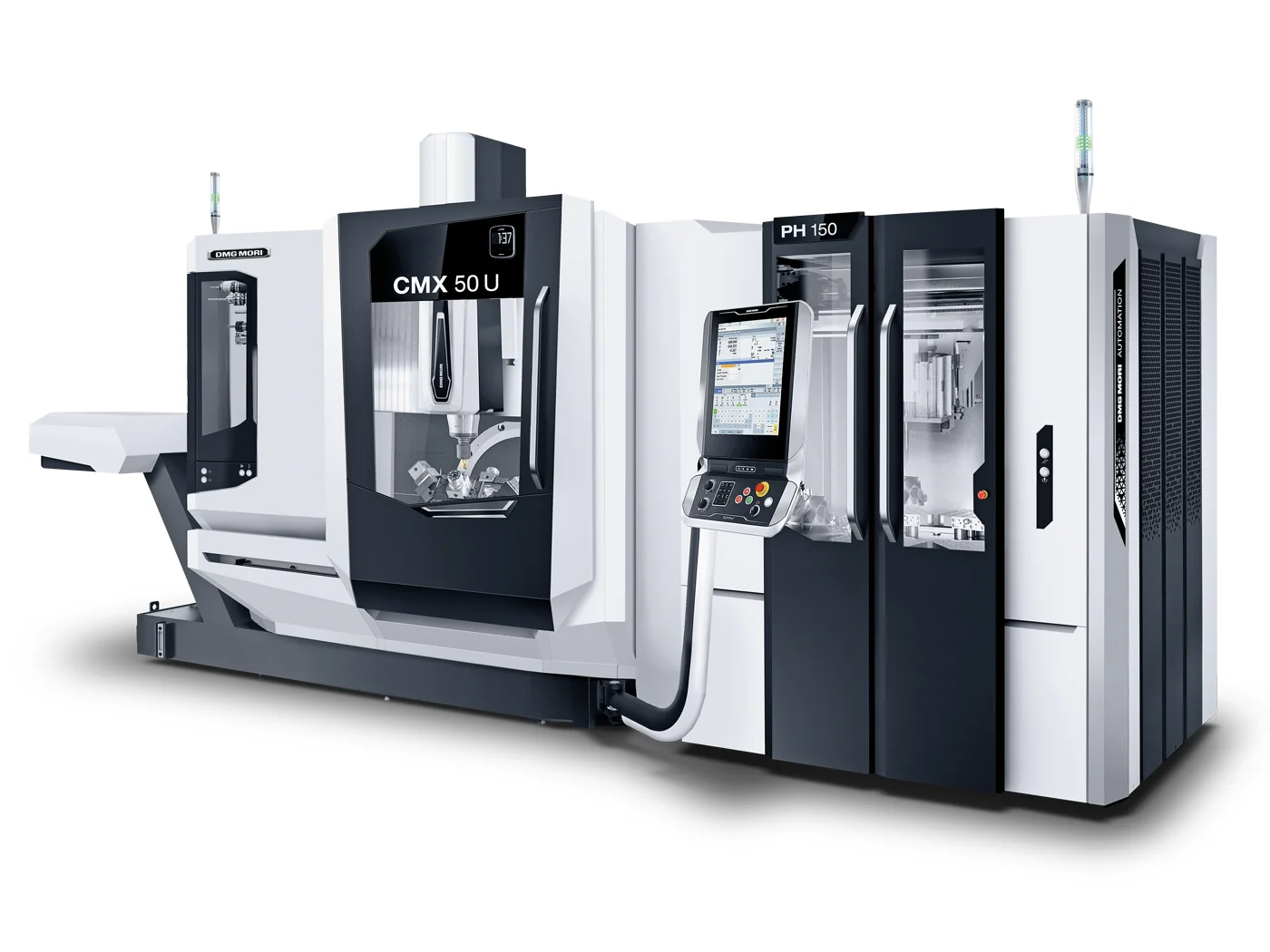

PH 150
PH 150 — круглая паллетная система (заготовки 250 кг, ø 500×400 мм). От 24 паллет ø 148 мм до 4 паллет 500×500 мм, 4-24 позиции. Повторяемость зажима < 0.002 мм EROWA UPC-P, совместимость с 25+ станками CMX/DMV/DMU/ULTRASONIC.

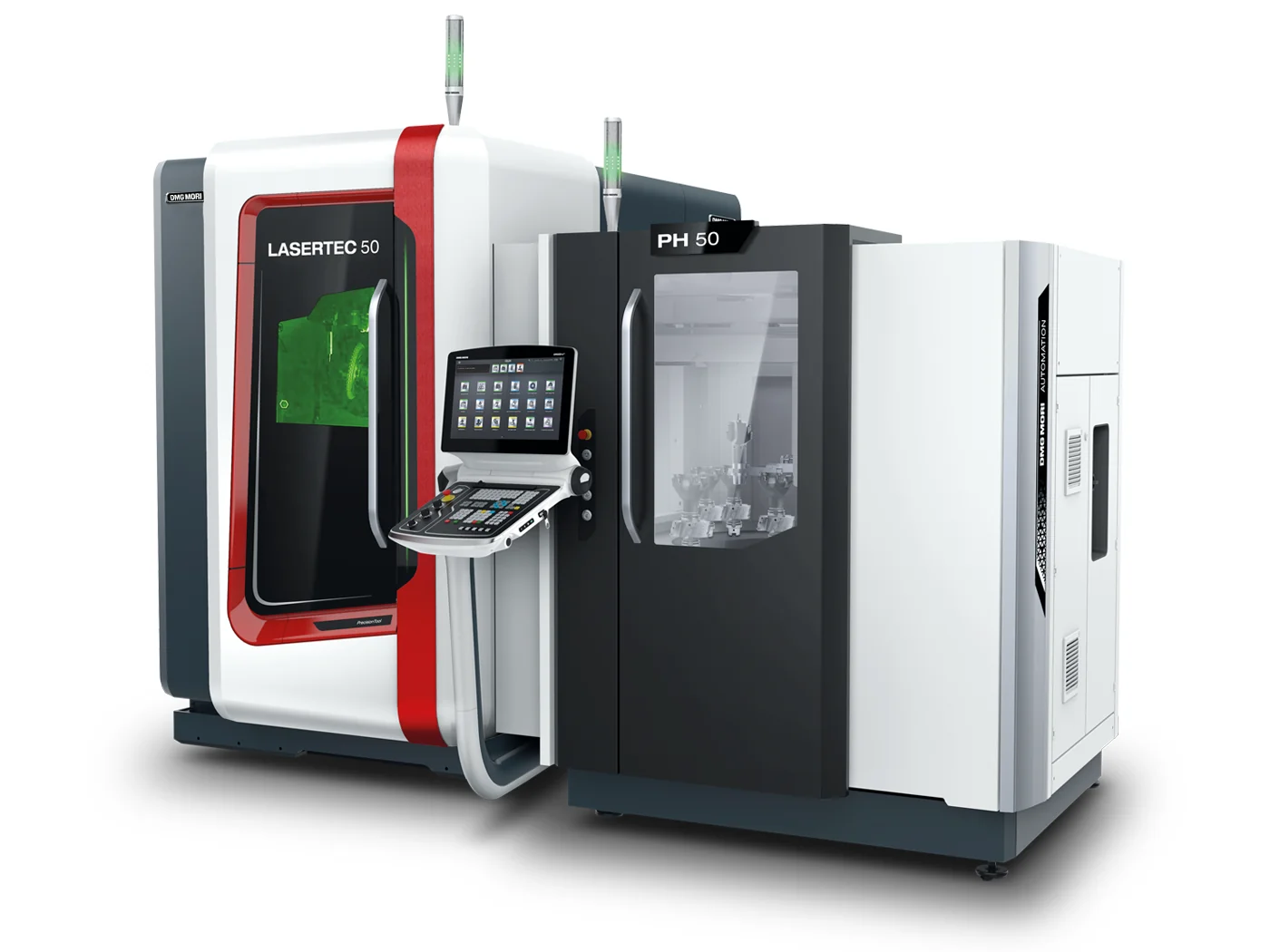

PH 50
PH 50 — компактная паллетная автоматизация (площадь 2.7 м², 1.6×1.7 м, заготовки 30/70 кг). HSK-A/E 50/63/100, EROWA ITS 72/148. До 30 паллет ITS 148, 3 оси CNC. Pallet Master, совместимость с DMC/DMP/DMU/LASERTEC.
PH Cell 2000
PH Cell 2000 — модульная роторная паллетная ячейка (2000 кг, ø 1100×1350 мм, 12-21 станция). Паллеты 630-1100 мм, смена < 45 сек, площадь 17 м². Twin Fork Technology, Pallet Master, ввод в эксплуатацию 3 дня, совместимость с DMU monoBLOCK/duoBLOCK.
PH Cell 300
PH Cell 300 — модульная паллетная ячейка (300 кг, 500×500×500 мм, до 40 паллет). Паллеты 320/400/500 мм, смена 65 сек, площадь 10.7 м². Полка 900 кг, станция настройки, совместимость с CMX/DMC/DMU/ULTRASONIC.

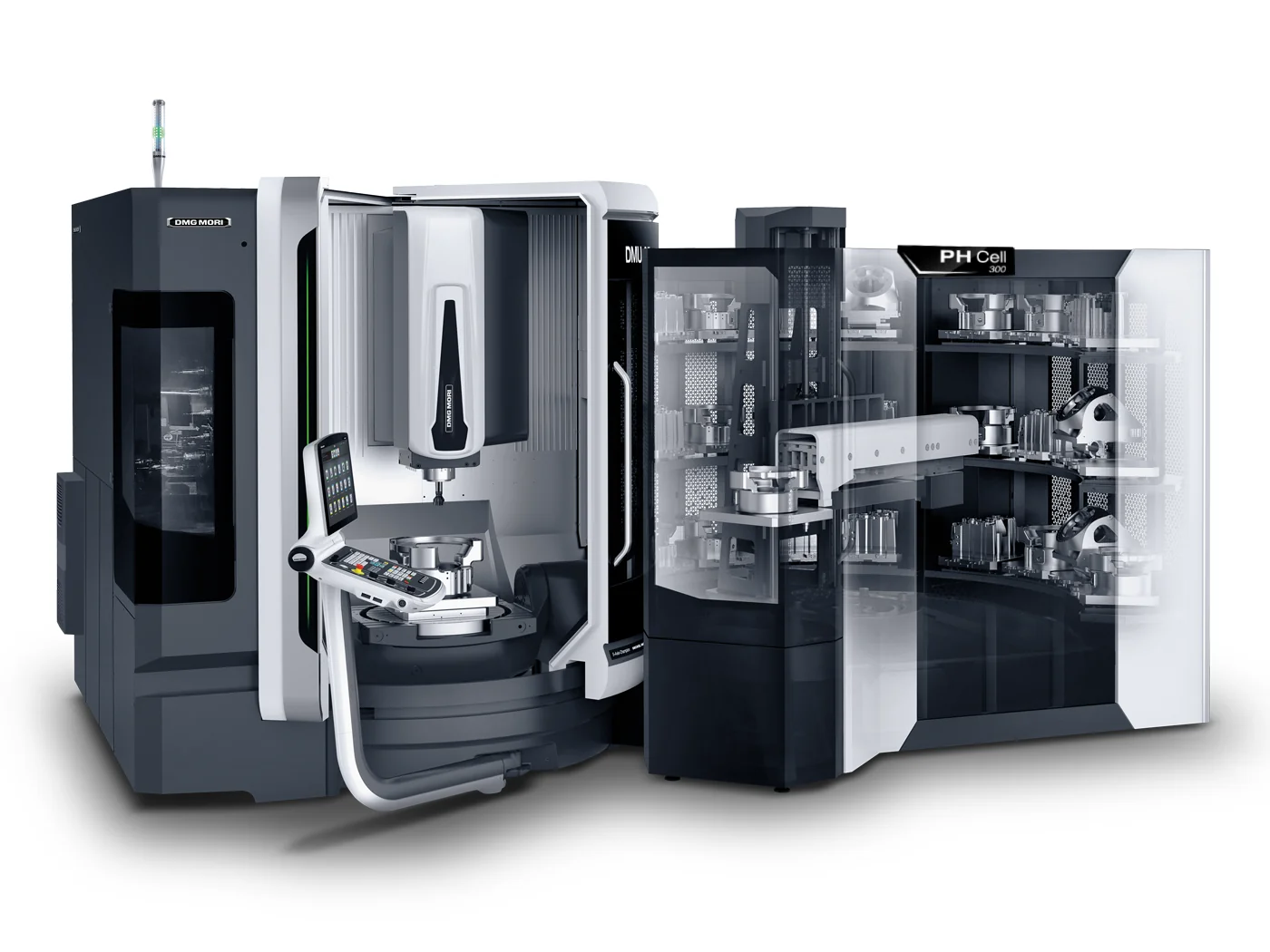

PH Cell 500
PH Cell 500 — модульная паллетная ячейка (500 кг, 500×500×750 мм, до 32 паллет). Паллеты 400/500 мм, смена 65 сек, площадь 10.7 м². Полка 1200 кг, литые конусные паллеты, SIEMENS/HEIDENHAIN, совместимость с DMU/ULTRASONIC monoBLOCK.

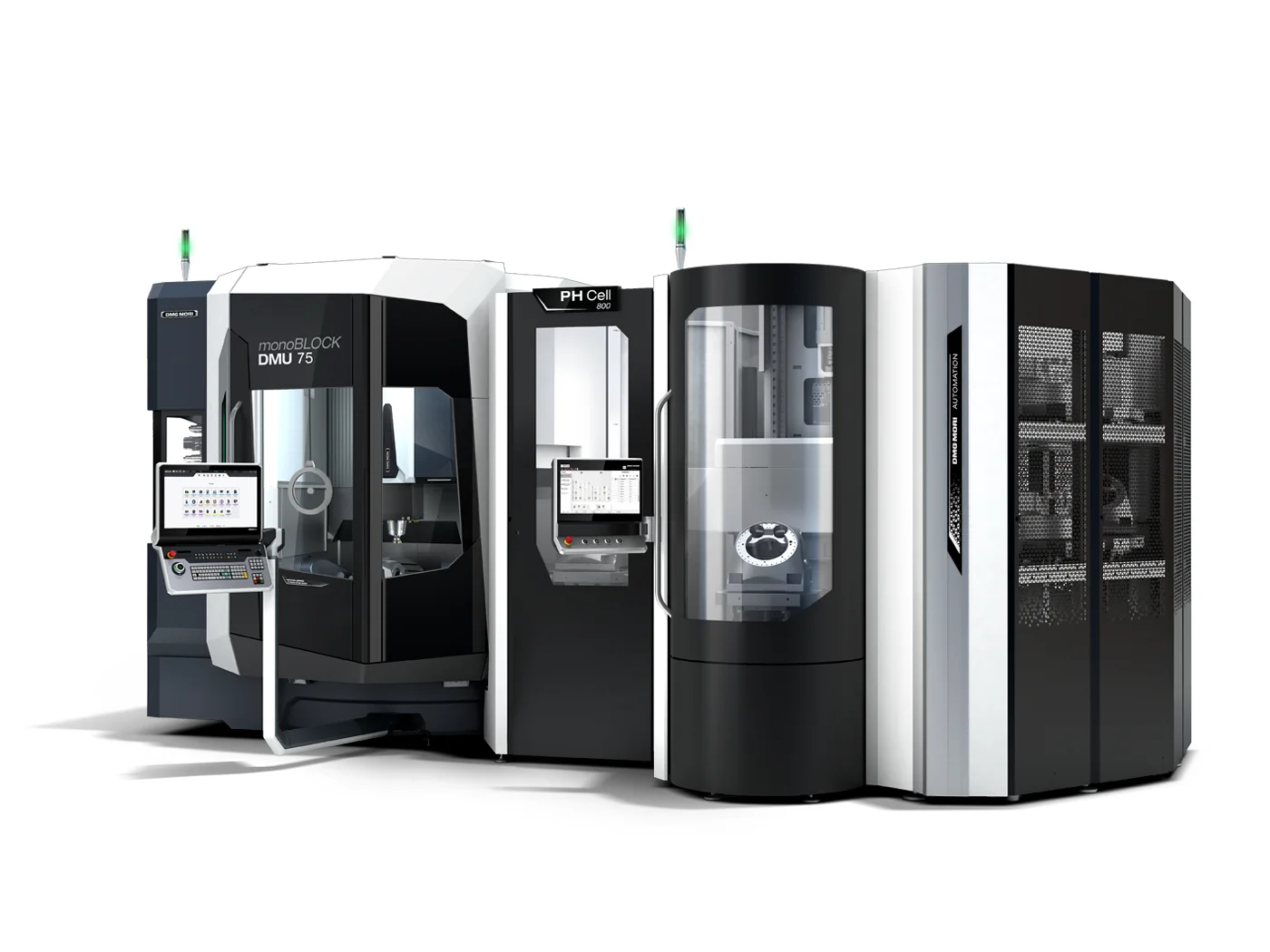

PH Cell 800
PH Cell 800 — модульная паллетная ячейка (800 кг, D 800×800 мм, до 30 паллет). Паллеты 400-800 мм (5 типоразмеров), полка 1800 кг. Станция настройки, модульная концепция различных паллет в одной системе, совместимость с DMU monoBLOCK/duoBLOCK.

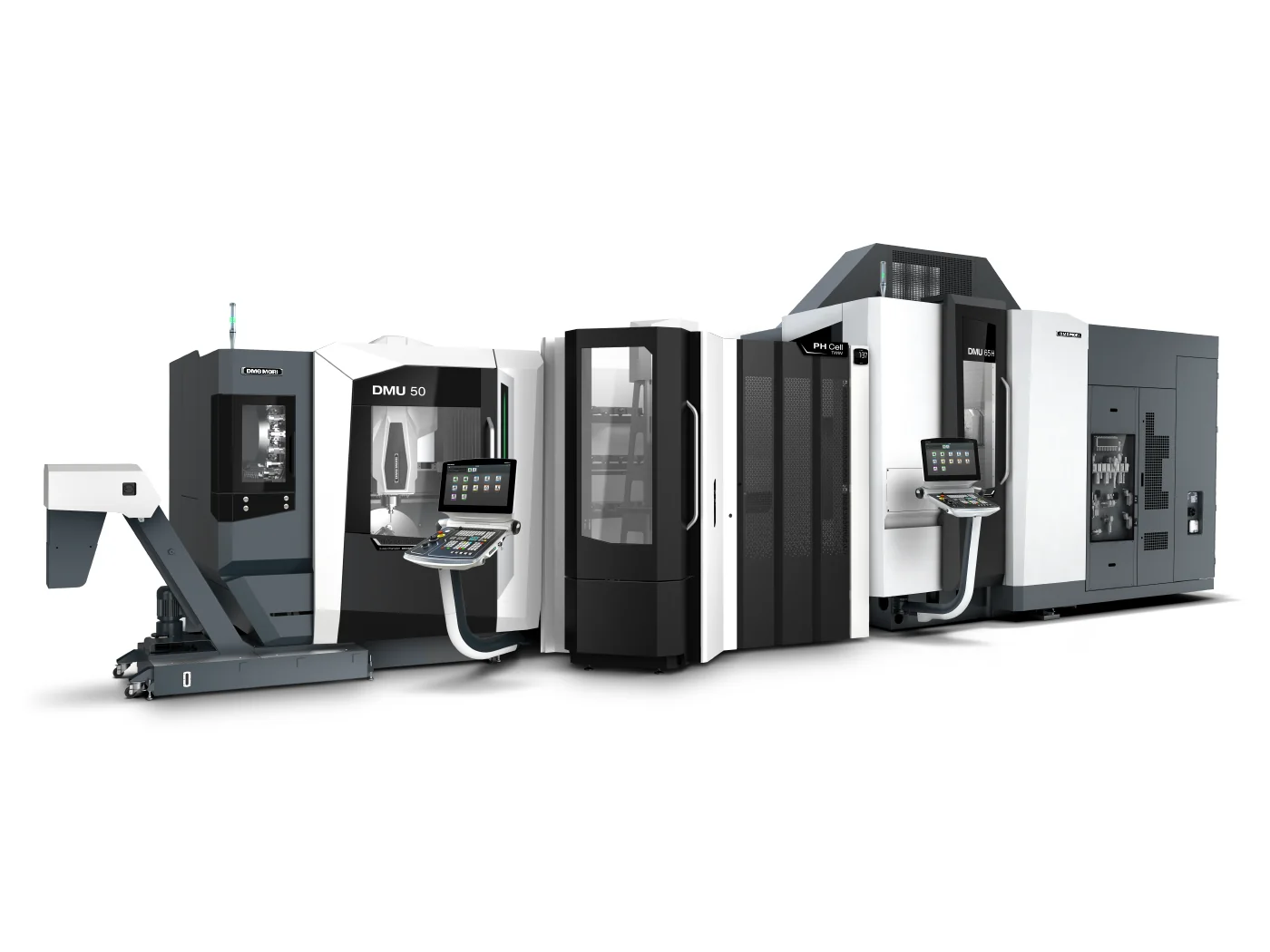

PH Cell Twin
PH Cell Twin — модульная паллетная система для 2 станков и до 30 паллет (300 кг, 500×500×500 мм). Паллеты 320-500 мм, смена 65 сек, площадь 12.9 м². Двухрядное хранение, retrofit 2-го станка, VERTICO дизайн, совместимость с CMX/DMU/ULTRASONIC.

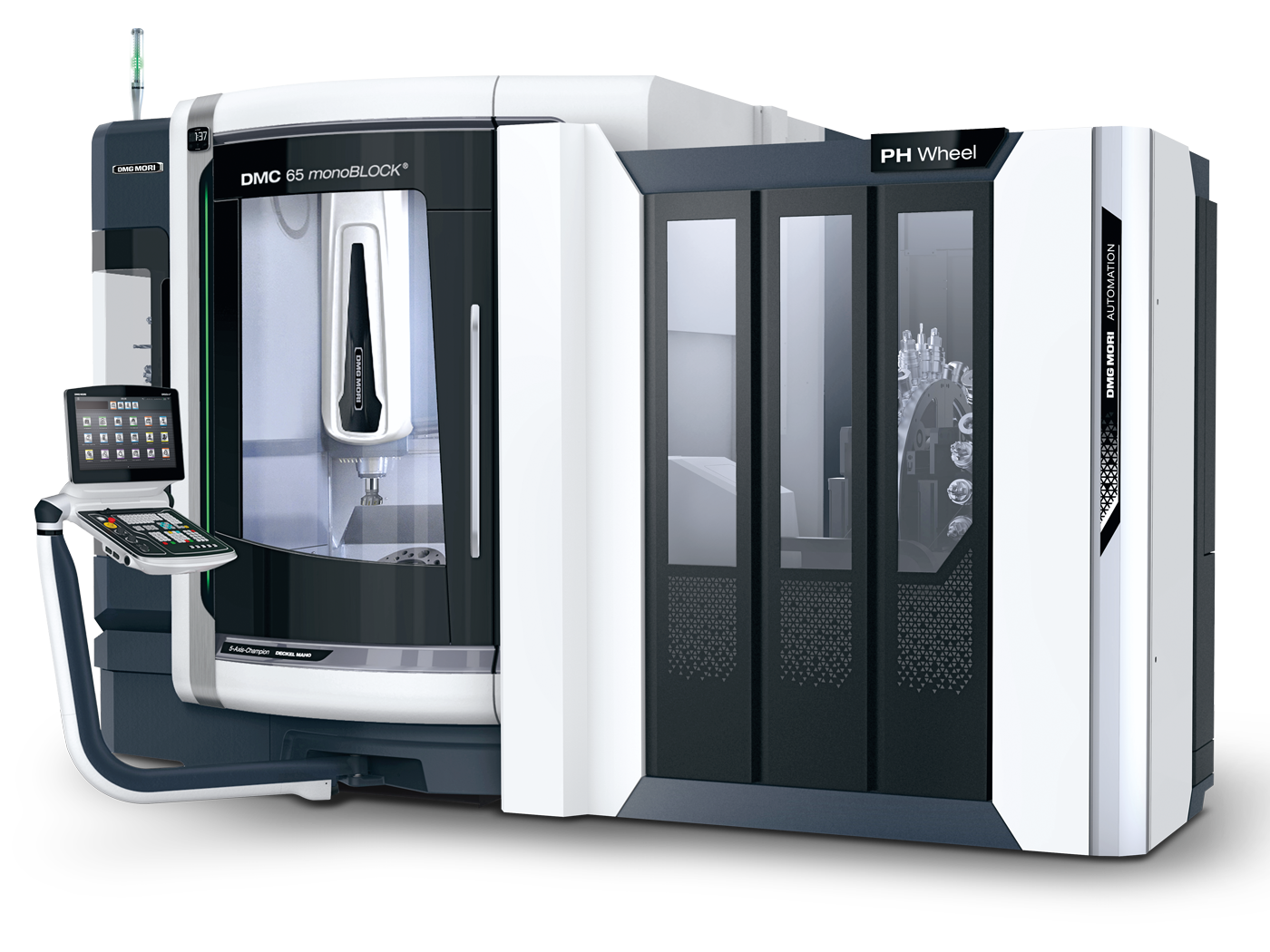

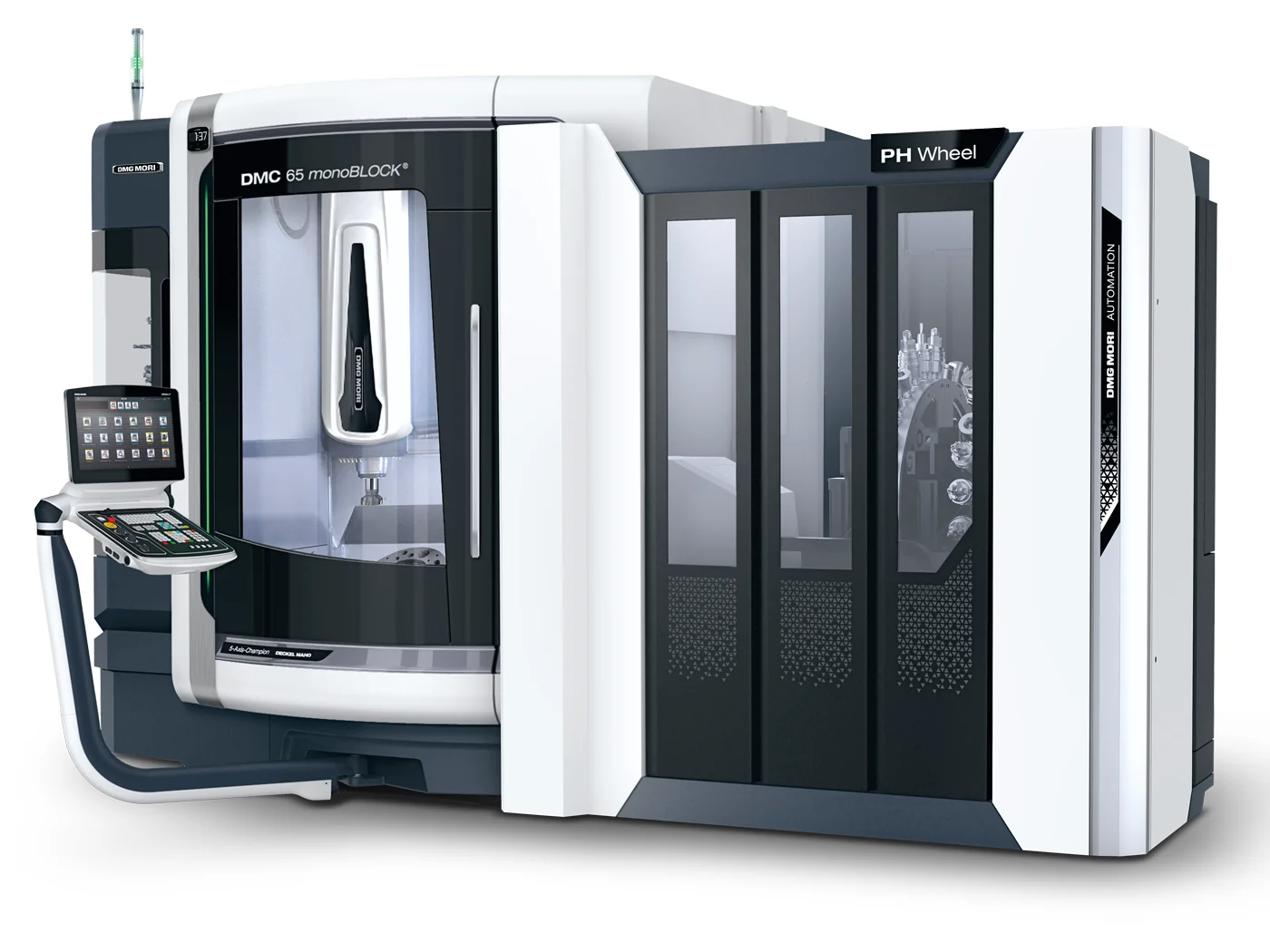

PH Wheel
PH Wheel — компактная роторная система на колесах (20/50 кг, ø 150-300×400 мм, до 125 позиций). 5 колес × 25 заготовок, смена < 7 сек, площадь < 9 м². Интерфейсы HSK100/Capto C8/EROWA ITS 148, совместимость с DMC 65 monoBLOCK.
PW 100 - Компактная паллетная система
PW 100 — компактная паллетная система загрузки для C 12 GEN2. Двухпозиционный паллетный переход с дополнительной паллетой. Минимальный размер при максимальной функциональности. Обеспечивает непрерывное производство за счет смены заготовок во время обработки на соседней паллете.
PW 150 - Паллетная система среднего класса
PW 150 — паллетная система для C 22 GEN2 и других машин среднего класса. Двухпозиционный паллетный переход, оптимизирован для грузоподъемности до 300 кг. Обеспечивает непрерывное производство с высокой повторяемостью позиционирования.
PW 2000 - Паллетная система для крупных деталей
PW 2000 — мощная паллетная система для C 52 U (MT) и других крупных центров. Грузоподъемность до 2000 кг. Двухпозиционный переход с надежной гидравлической системой. Предназначена для производства критичных аэрокосмических и энергетических компонентов.
PW 3000 - Паллетная система максимум производительности
PW 3000 — вершина паллетных систем HERMLE для C 52 (MT) и C 62 U (MT). Грузоподъемность до 3000 кг. Самая надежная и производительная система для критичного производства. Обеспечивает непрерывное производство максимально крупных и сложных компонентов.
