Внутришлифовальные станки
Внутришлифовальные станки - прецизионное оборудование для шлифования отверстий, внутренних цилиндрических, конических и сферических поверхностей с точностью до 1 мкм и шероховатостью Ra 0,1 мкм.
Найдено товаров: 15

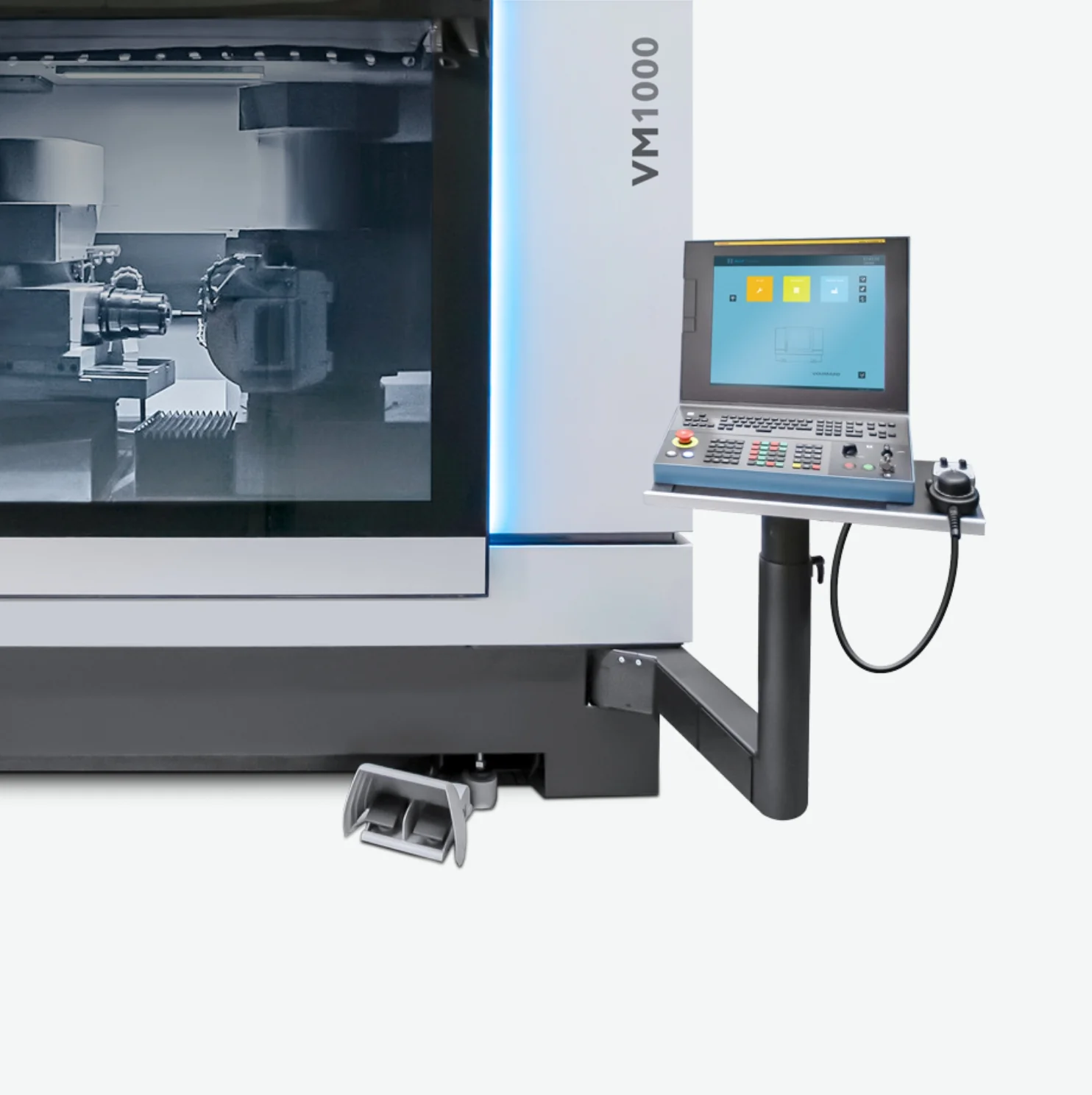

Под заказKELLENBERGER VM1000
Внутришлифовальные станки
Флагманский внутришлифовальный станок с гидростатическими осями для внутреннего и наружного шлифования. Заготовки Ø до 300 мм, масса до 200 кг. ВЧ-шпиндель до 120 000 об/мин (15 кВт), наружный круг 8 кВт, разрешение датчиков 0,0025 мкм. Стойка FANUC 31i-B.

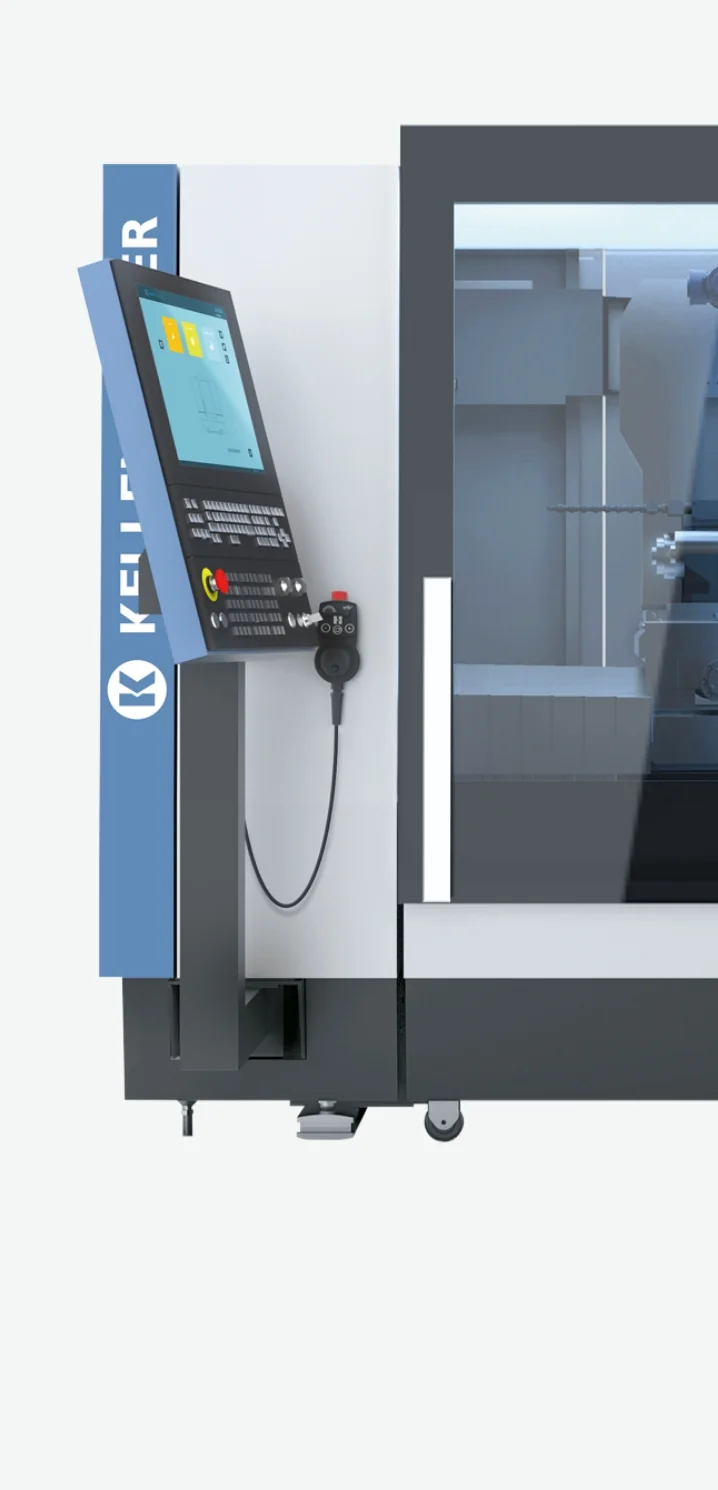

Под заказKELLENBERGER VM30
Внутришлифовальные станки
Компактный внутришлифовальный станок с ЧПУ под отверстия в деталях Ø до 150 мм и массой до 50 кг. Один или два ВЧ-шпинделя до 120 000 об/мин, мощность до 7,5 кВт. Габариты 1,8 × 1,8 м, масса 3000 кг. Стойка FANUC 0i-F Plus.

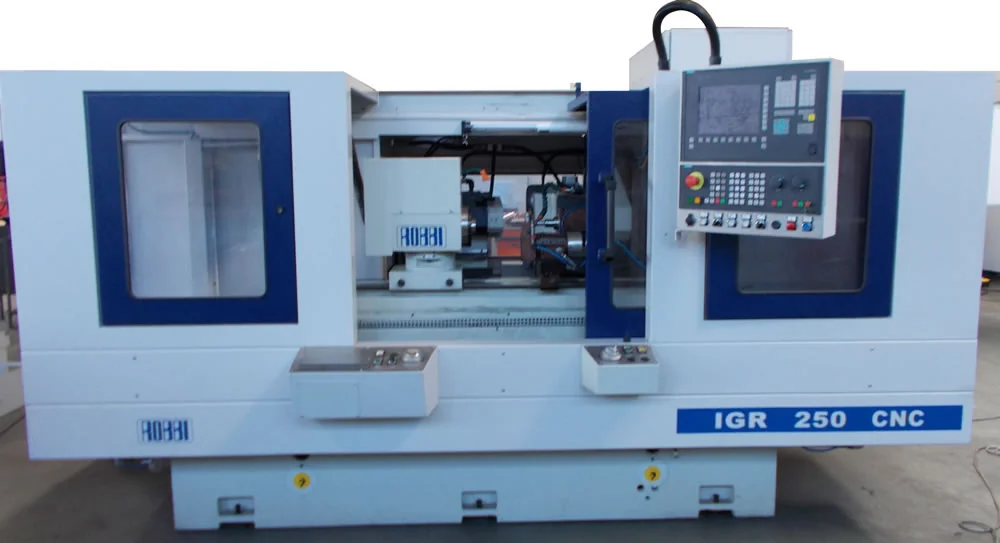

Под заказRobbi Omicron IGR 250
Внутришлифовальные станки
Robbi Omicron IGR 250 - горизонтальный внутришлифовальный станок для растачивания отверстий диаметром до 250 мм. Шпиндель 27 000 об/мин, кулачковый патрон ø250 мм, высота центров 180/230 мм. ЧПУ Siemens TP 700. Обработка до 12 диаметров за цикл.

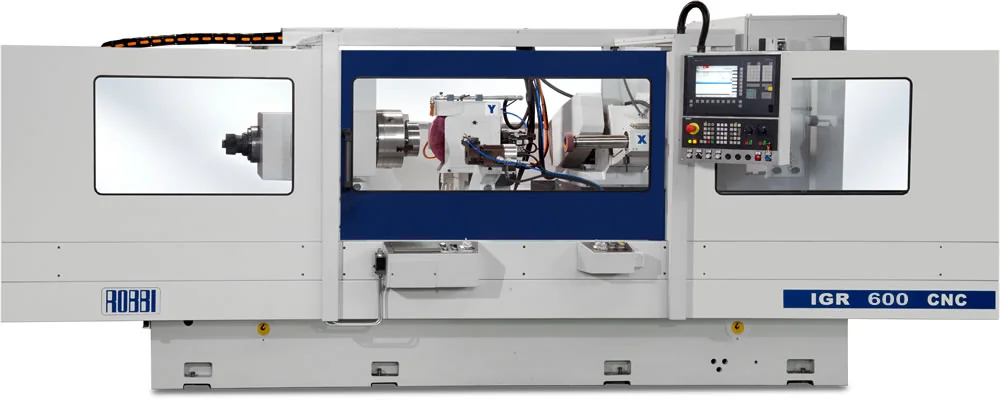

Под заказRobbi Omicron IGR 600
Внутришлифовальные станки
Robbi Omicron IGR 600 - тяжёлый горизонтальный внутришлифовальный станок для обработки крупных отверстий диаметром до 595 мм. Высота центров 180/230 мм, нагрузка на шпиндель 400 кг, глубина обработки 1000 мм. ЧПУ или ПЛК управление.

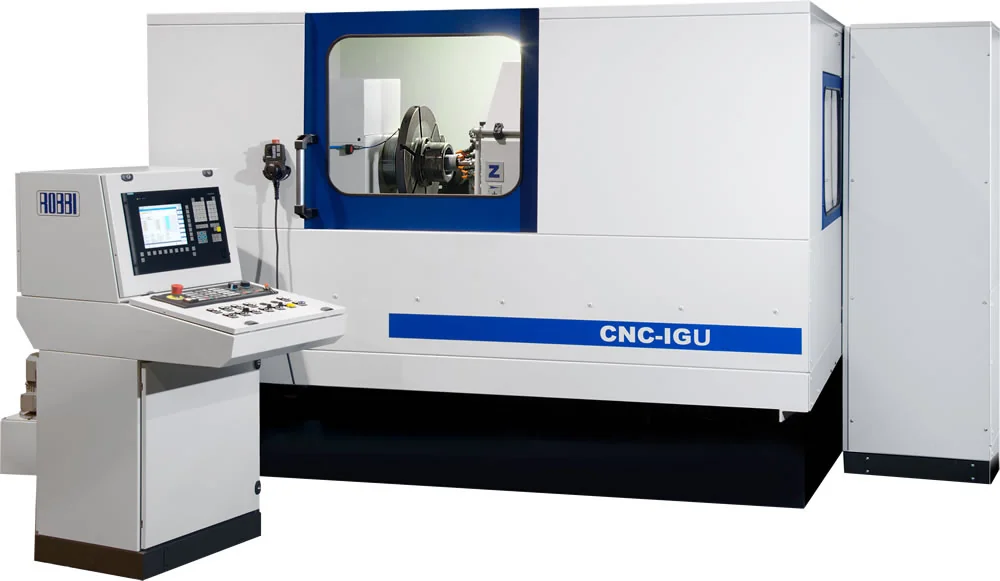

Под заказRobbi Omicron IGU 400 CNC
Внутришлифовальные станки
Robbi Omicron IGU 400 CNC - универсальный внутришлифовальный центр с поворотной многошпиндельной головкой: до 4 шпинделей (1 наружный + 3 внутренних). Высота центров 325 мм, скорость стола 10 000 мм/мин, гранитная станина. Полностью CNC-управление.
Под заказSTUDER S100
Внутришлифовальные станки
Универсальный внутришлифовальный станок STUDER с ЧПУ. Диаметр качания 400 мм, высота центров 225 мм, деталь Ø до 420 мм и массой до 80 кг. Внутреннее шлифование Ø до 300 мм, высокоскоростной шпиндель до 60 000 об/мин. Револьверная головка до 4 шпинделей, FANUC + StuderWIN.
Под заказSTUDER S110
Внутришлифовальные станки
Компактный производственный внутришлифовальный станок STUDER с ЧПУ под малые детали. Высота центров 102 мм, максимальная длина заготовки 230 мм, масса до 12 кг. Высокоскоростной шпиндель до 120 000 об/мин. Готовность к автоматизации под серийные ячейки.

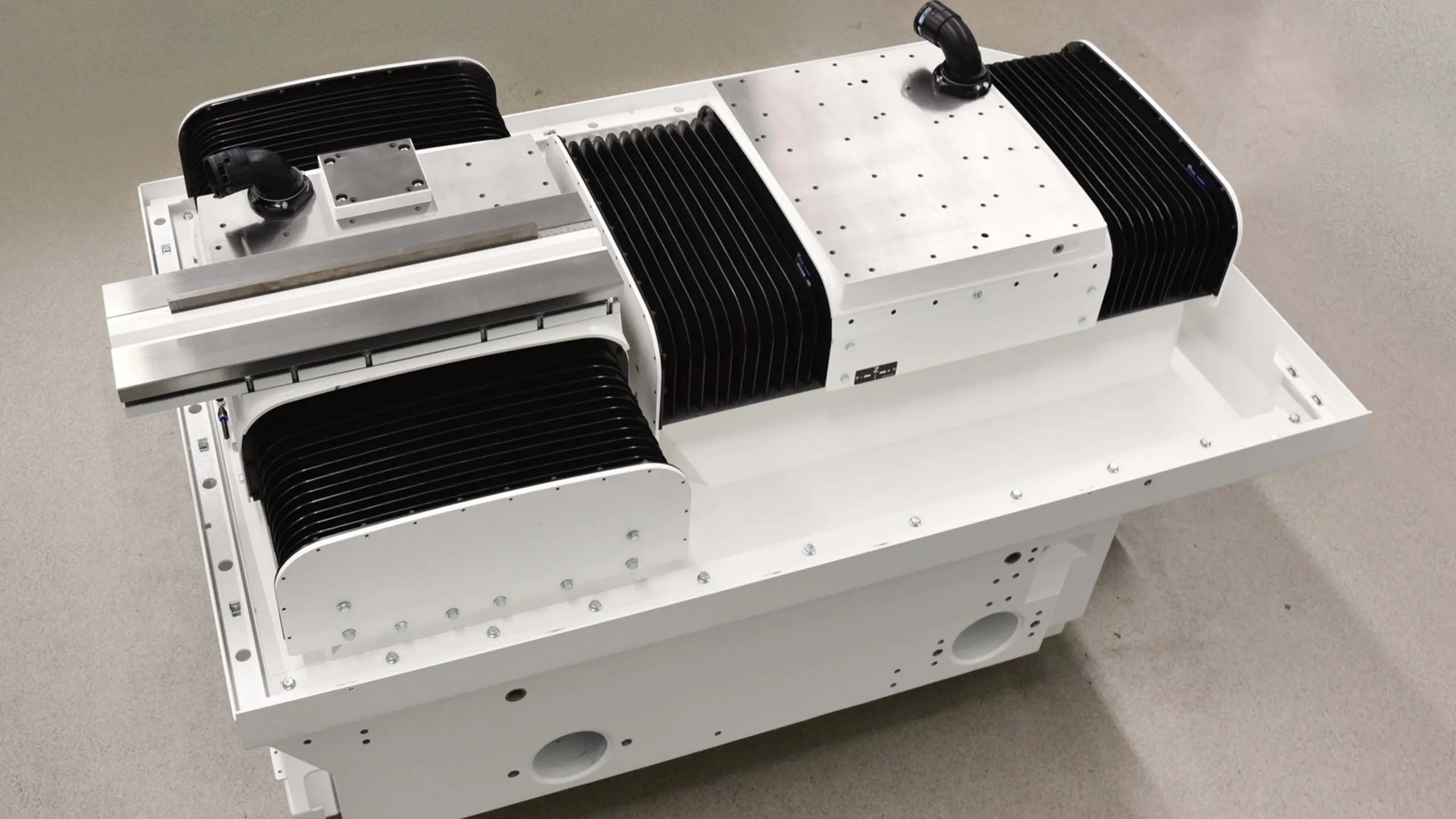

Под заказSTUDER S121
Внутришлифовальные станки
Универсальный внутришлифовальный станок STUDER с ЧПУ. Диаметр качания 400 мм, высота центров 200 мм, деталь Ø до 400 мм и массой до 125 кг. Внутреннее шлифование отверстий, высокоскоростной шпиндель до 120 000 об/мин. Револьверная головка до 4 шпинделей, FANUC + StuderWIN.
Под заказSTUDER S121 Radius
Внутришлифовальные станки
Специализированный радиусный внутришлифовальный станок STUDER с ЧПУ для сферических и радиусных поверхностей в твердых материалах. Диаметр качания 300 мм, высота центров 150 мм, масса детали до 100 кг. Шпиндель до 120 000 об/мин, кинематика под радиусные профили. FANUC + StuderWIN.
Под заказSTUDER S122
Внутришлифовальные станки
Производственный внутришлифовальный станок STUDER с ЧПУ для серийного шлифования отверстий малого диаметра. Диаметр качания 220 мм, максимальные габариты заготовки Ø70×120 мм, масса до 2,5 кг. Высокоскоростной шпиндель до 120 000 об/мин, револьверная головка до 3 шпинделей. FANUC + StuderWIN.

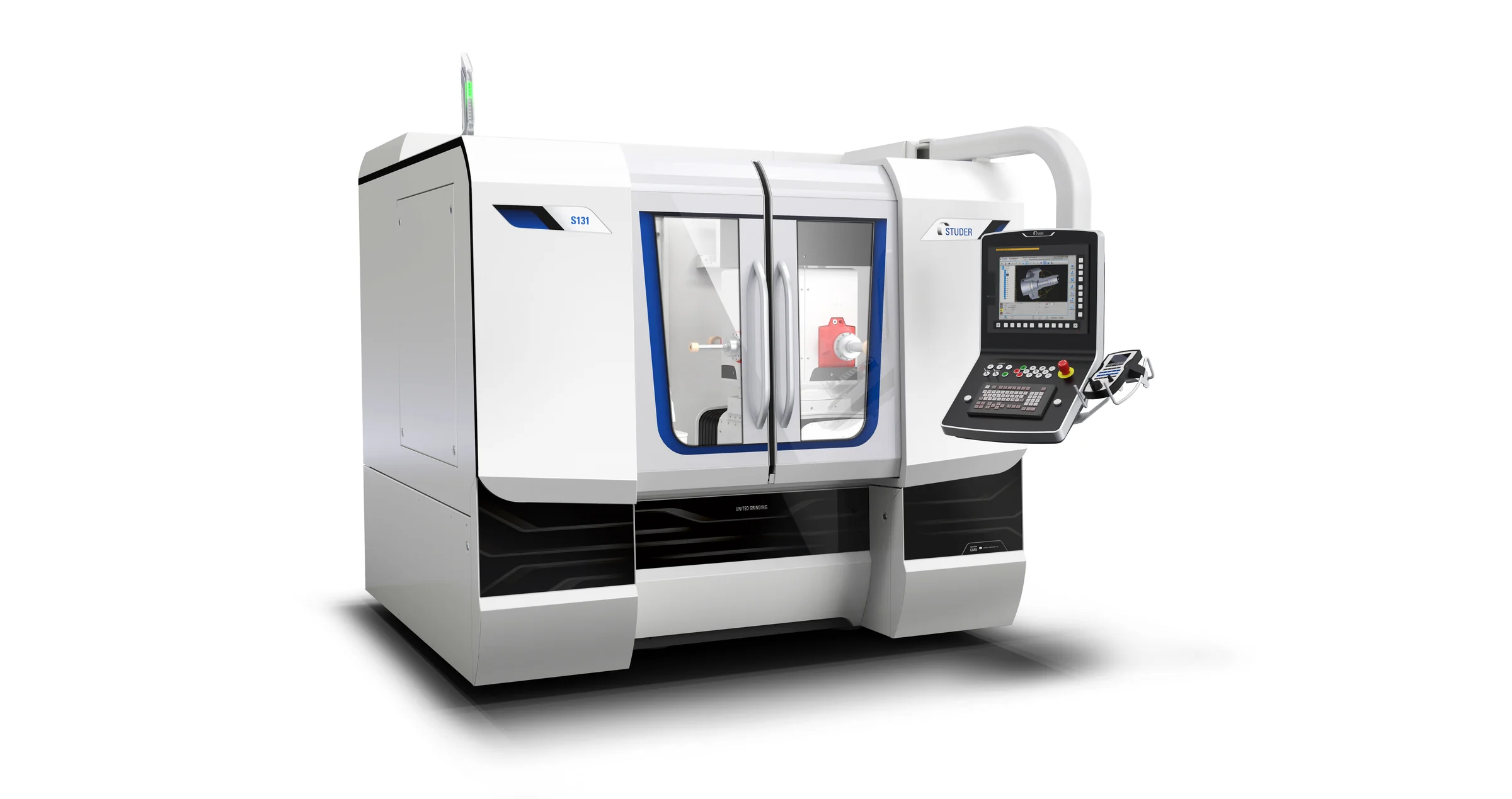

Под заказSTUDER S131
Внутришлифовальные станки
Универсальный внутришлифовальный станок STUDER с ЧПУ. Диаметр качания 250 мм, высота центров 150 мм, деталь Ø до 250 мм и массой до 100 кг. Револьверная головка на 4 шпинделя, высокоскоростной шпиндель до 120 000 об/мин. FANUC + StuderWIN.
Под заказSTUDER S131 Radius
Внутришлифовальные станки
Специализированный радиусный внутришлифовальный станок STUDER с ЧПУ под волочильные фильеры и штампы. Диаметр качания 250 мм, высота центров 125 мм, масса детали до 100 кг. Шпиндель до 120 000 об/мин, кинематика под сложные радиусные профили фильер. FANUC + StuderWIN.

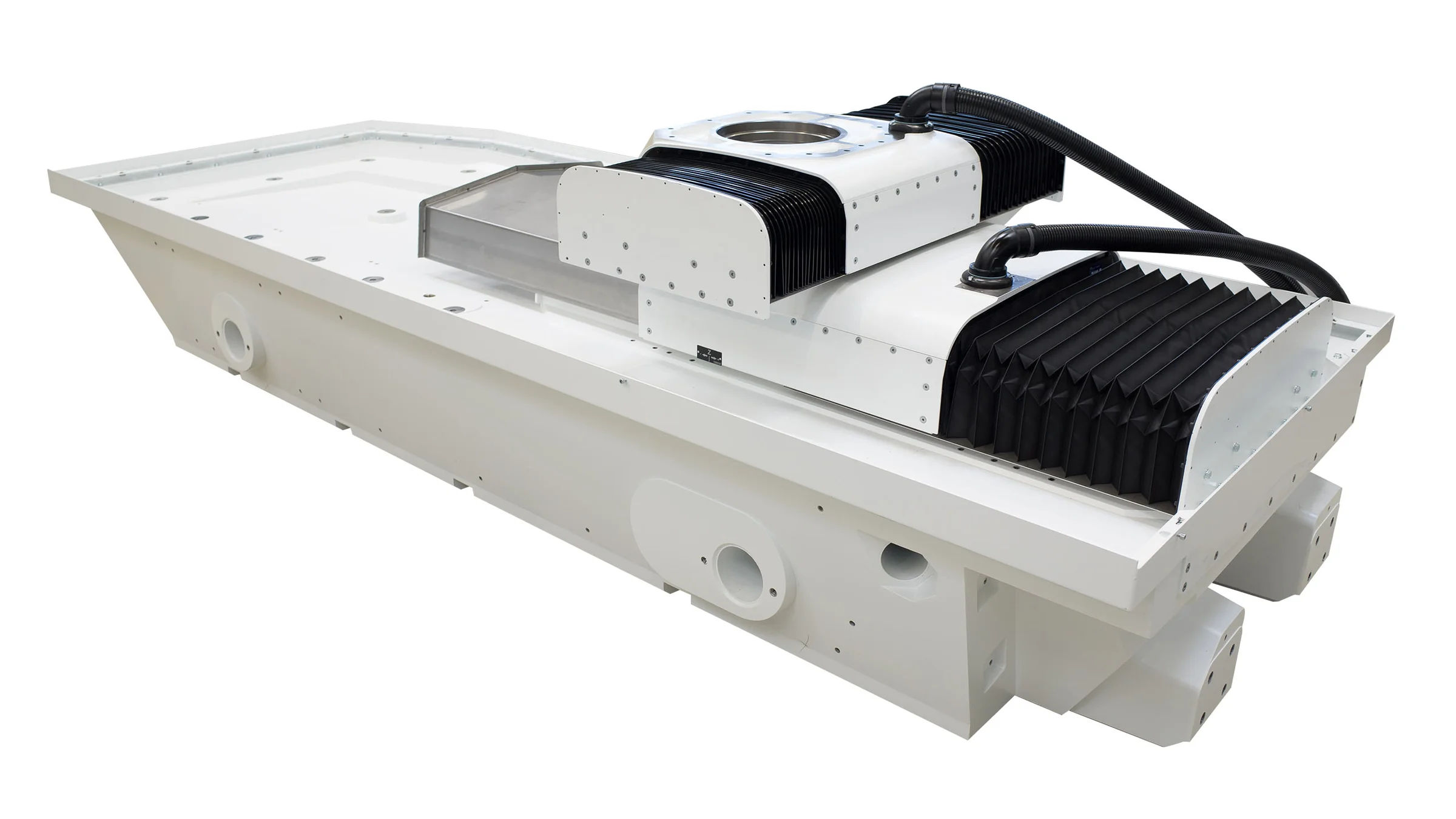

Под заказSTUDER S141
Внутришлифовальные станки
Универсальный внутришлифовальный станок STUDER с ЧПУ для длинных деталей. Диаметр качания 400 мм, высота центров 200 мм, длина заготовки 300/700/1300 мм, масса до 125 кг. Высокоскоростной шпиндель до 120 000 об/мин, револьверная головка, линейные двигатели. FANUC + StuderWIN.

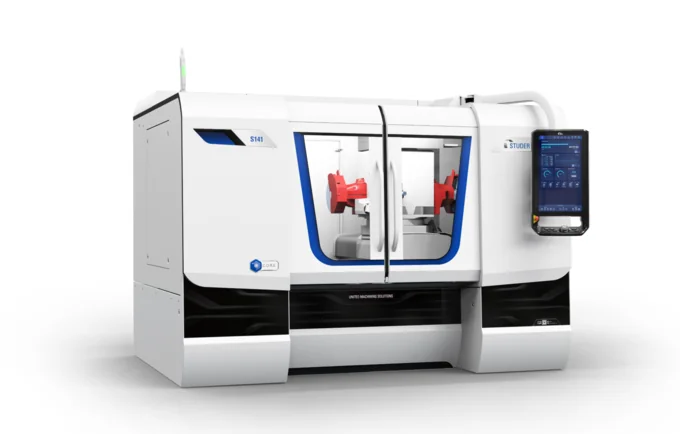

Под заказSTUDER S141 Radius
Внутришлифовальные станки
Крупногабаритный радиусный внутришлифовальный станок STUDER с ЧПУ под крупные детали с радиусными поверхностями. Диаметр качания 400 мм, высота центров 200 мм, длина заготовки 300 мм, масса до 100 кг. Шпиндель до 120 000 об/мин, кинематика под радиусные профили. FANUC + StuderWIN.
Под заказSTUDER S151
Внутришлифовальные станки
Крупногабаритный универсальный внутришлифовальный станок STUDER с ЧПУ. Диаметр качания 550 мм, высота центров 275 мм, длина заготовки 700/1300 мм, масса до 250 кг. Высокоскоростной шпиндель до 120 000 об/мин, линейные двигатели, револьверная головка. FANUC + StuderWIN.
Подробное описание
Внутришлифовальные станки (Internal Cylindrical Grinding Machines) предназначены для финишной обработки внутренних цилиндрических и сферических поверхностей высокой точности. Внутреннее шлифование - технологически более сложная операция, чем наружное, из-за ограниченного пространства для шпинделя инструмента, повышенных вибраций тонких шлифовальных оправок и сложности подачи СОЖ в зону резания. Современные внутришлифовальные станки решают эти задачи высокоскоростными мотор-шпинделями (до 75000 об/мин), жёсткими направляющими и интеллектуальными системами компенсации тепловых деформаций.
Современные CNC внутришлифовальные станки оснащаются высокоскоростными прецизионными мотор-шпинделями со скоростями вращения 30000-75000 об/мин для обработки малых отверстий, направляющими StuderGuide или гидростатическими направляющими для максимальной жёсткости, прямыми приводами осей B с поворотом турели для одновременной обработки наружных и внутренних диаметров, опциями для радиусной шлифовки сфер с одновременной интерполяцией по двум осям, программным обеспечением StuderSIM и аналогичными CAD/CAM системами для автоматического создания циклов шлифовки сложных контуров.
Применение: подшипниковая промышленность (шлифовка дорожек качения и колец), производство шпинделей и шпиндельных подшипников станков, гидро- и пневмоаппаратура (золотники, гильзы, корпуса клапанов), компоненты топливной аппаратуры дизельных двигателей, аэрокосмическая промышленность (втулки, корпуса), пресс-формы и штампы (внутренние профили), часовая и медицинская промышленность.
В нашем каталоге представлены внутришлифовальные станки от трёх ведущих производителей. STUDER (Штеффисбург, Швейцария) - линейка S121, S131, S141 нового поколения с поворотной бабкой и направляющими StuderGuide: STUDER S121 (универсальный для среднеразмерных деталей, диаметр обхода 400 мм, мощность шпинделя 18 кВт, ходы X/Z по 350 мм со скоростью 20000 мм/мин), STUDER S131 (диаметр обхода 250 мм, длина детали 300 мм), STUDER S141 (три размера: длина детали 300/700/1300 мм, диаметр обхода 400 мм, масса до 100 кг, длина шлифовки 250 мм внутри / 150 мм снаружи), а также специализированные модели S121 Radius и S131 Radius для шлифовки радиусов, сфер и шаровых поверхностей с интерполяцией оси B. Robbi Group (Зимелла, Венето, Италия) - Omicron IGR 250 и IGR 600 (механические внутришлифовальные), Omicron IGU (CNC версия). DMG MORI - вертикальный IGV-1NT с шпинделями 30000/37000/45000/75000 об/мин и круглостью менее 1 мкм для серийного производства подшипниковых колец.
