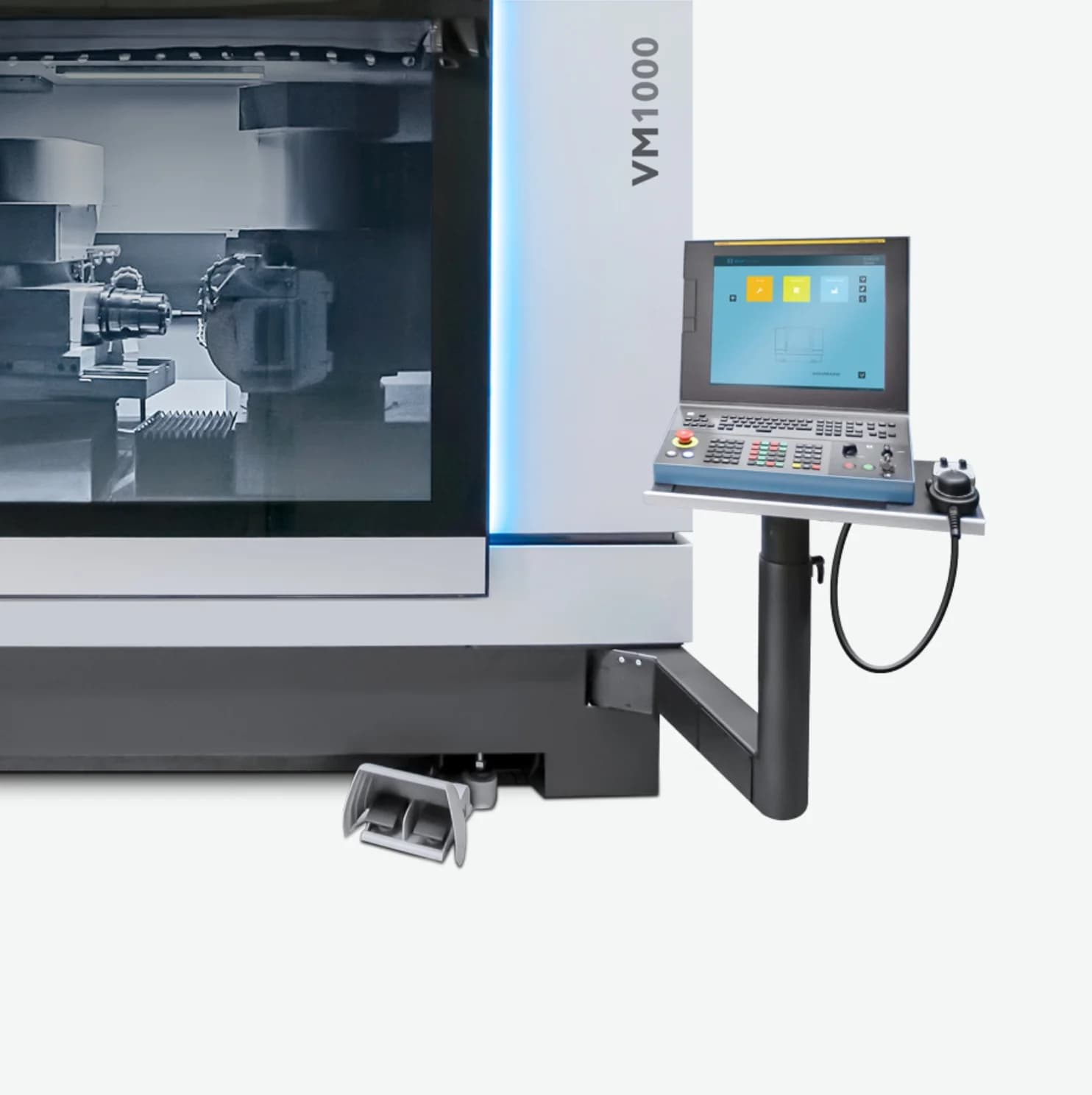

KELLENBERGER VM1000
Флагманский внутришлифовальный станок с гидростатическими осями для внутреннего и наружного шлифования. Заготовки Ø до 300 мм, масса до 200 кг. ВЧ-шпиндель до 120 000 об/мин (15 кВт), наружный круг 8 кВт, разрешение датчиков 0,0025 мкм. Стойка FANUC 31i-B.
Технические характеристики
- Тип станка
- Внутри- и наружношлифовальный с ЧПУ (премиум-класс)
- Система ЧПУ
- FANUC 31i-B, 19" сенсорный дисплей
- Масса станка
- 5800 кг
- Направляющие
- гидростатические (безлюфтовые)
- Производитель
- L. Kellenberger & Co. AG (Санкт-Галлен, Швейцария, основана в 1917 году)
- Высота центров
- 150 мм
- Габариты станка
- 2500 × 2100 мм
- Диаметр оправки
- 150 мм
- Окружная скорость
- 50 м/с
- Точность круглости
- 0,4 / 0,2 мкм
- Перемещение по оси X
- 450 мм (подача 20 000 мм/мин)
- Перемещение по оси Z
- 450 мм (подача 20 000 мм/мин)
- Макс. масса заготовки
- 50 / 100 / 200 кг
- Диапазон поворота оси B1
- 330° (скорость 30 об/мин)
- Диапазон поворота оси B2
- 225° (скорость 30 об/мин)
- Макс. диаметр заготовки
- 150 / 300 мм
- Межцентровое расстояние
- 600 мм
- Программное обеспечение
- BLUE Solution (OBJECT Guide, ISO Guide)
- Макс. мощность ВЧ-шпинделя
- 15 кВт
- Макс. скорость ВЧ-шпинделя
- 120 000 об/мин
- Наружный шлифовальный круг
- 300 × 40 мм
- Разрешение линейных датчиков
- 0,0025 мкм
- Мощность привода наружного круга
- 8 кВт
Подробное описание
VM1000 - флагман линейки внутришлифовальных станков Kellenberger (Санкт-Галлен, Швейцария) с гидростатическими линейными осями и позиционированием нанометрового уровня. Построен под ответственные детали аэрокосмоса, прецизионные подшипники, медтехнику и оптику. Помимо внутреннего доступно и наружное шлифование на одной базе - станок закрывает комбинированную обработку за одну установку.
Гидростатические направляющие - безлюфтовые, без трения качения, с демпфированием вибраций. Разрешение линейных датчиков - 0,0025 мкм, это нанометровая шкала позиционирования. На финишных проходах закаленных деталей это критично: биение и температурные эффекты не накапливаются в геометрии. Двойные поворотные оси B1 (330°) и B2 (225°) с прямым приводом задают пространственную ориентацию под многостороннее шлифование.
Шпиндель наружного круга - 8 кВт с окружной скоростью 50 м/с. ВЧ-шпиндель внутреннего шлифования - до 120 000 об/мин, мощность 15 кВт. Диаметр оправки 150 мм. Ход по X и Z - по 450 мм, подачи 20 000 мм/мин. Точность круглости 0,4/0,2 мкм. Стойка FANUC 31i-B работает на 19" сенсорной панели с ПО BLUE Solution. Габариты 2500 × 2100 мм, масса 5800 кг.
Кому подходит: производствам ответственных деталей аэрокосмической, подшипниковой, оптической и медицинской отрасли, где требуется нанометровое позиционирование гидростатических осей и комбинированная обработка отверстий и наружных поверхностей за одну установку.
