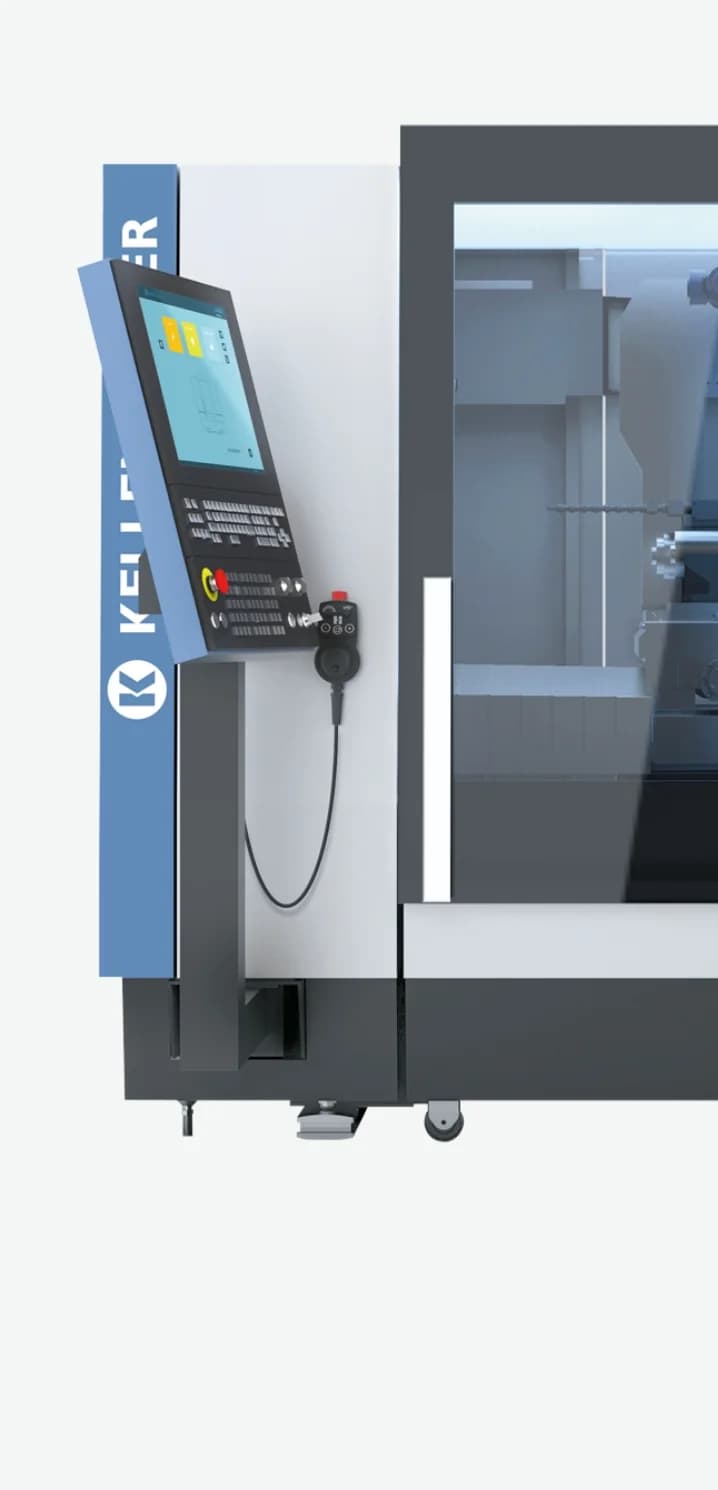

KELLENBERGER VM30
Компактный внутришлифовальный станок с ЧПУ под отверстия в деталях Ø до 150 мм и массой до 50 кг. Один или два ВЧ-шпинделя до 120 000 об/мин, мощность до 7,5 кВт. Габариты 1,8 × 1,8 м, масса 3000 кг. Стойка FANUC 0i-F Plus.
Технические характеристики
- Тип станка
- Внутришлифовальный с ЧПУ
- Система ЧПУ
- FANUC 0i-F Plus, 19" сенсорный дисплей
- Масса станка
- 3000 кг
- Конфигурация
- один или два ВЧ-шпинделя
- Производитель
- L. Kellenberger & Co. AG (Санкт-Галлен, Швейцария, основана в 1917 году)
- Габариты станка
- 1800 × 1800 мм
- Диаметр оправки
- 100 мм
- Точная регулировка
- ±1,5"
- Точность круглости
- 0,4 / 0,2 мкм
- Перемещение по оси X
- 325 мм (подача 18 000 мм/мин)
- Перемещение по оси Z
- 300 мм (подача 20 000 мм/мин)
- Скорость ВЧ-шпинделя
- 45 000-120 000 об/мин
- Макс. длина заготовки
- 150 мм
- Макс. масса заготовки
- 50 кг
- Макс. диаметр заготовки
- 150 мм
- Крутящий момент патрона
- 100 Нм
- Программное обеспечение
- BLUE Solution (OBJECT Guide, ISO Guide)
- Конус шпинделя заготовки
- MK 4
- Макс. мощность ВЧ-шпинделя
- 7,5 кВт
- Скорость шпинделя заготовки
- до 3000 об/мин
- Разрешение линейных датчиков
- 0,1 мкм
Подробное описание
VM30 - компактный внутришлифовальный станок Kellenberger (Санкт-Галлен, Швейцария) под детали малого и среднего размера. Закрывает номенклатуру подшипников, прецизионных втулок, узлов гидравлики и пневматики, приборостроения и медтехники: Ø и длина заготовки до 150 мм, масса до 50 кг. Габариты 1,8 × 1,8 м - станок ставится в стесненных цехах без усиления фундамента.
Конфигурация - один или два ВЧ-шпинделя со скоростью 45 000-120 000 об/мин, мощность до 7,5 кВт. Двойная конфигурация снимает смену шпинделя при переходе между отверстиями разного диаметра в одной детали - цикл идет без остановки. Скорость шпинделя заготовки - до 3000 об/мин, конус MK 4. Точность круглости 0,4/0,2 мкм.
Ход по X 325 мм, по Z 300 мм, подачи 18 000 и 20 000 мм/мин. Разрешение линейных датчиков 0,1 мкм. Стойка FANUC 0i-F Plus работает на 19" сенсорной панели с ПО BLUE Solution (модули OBJECT Guide и ISO Guide) - графический интерфейс и циклы под типовые операции внутреннего шлифования. Масса станка 3000 кг.
Кому подходит: производствам подшипников, прецизионных втулок и компонентов гидравлики, пневматики и медтехники, где нужна швейцарская точность внутреннего шлифования в компактном формате под детали малого и среднего габарита.
