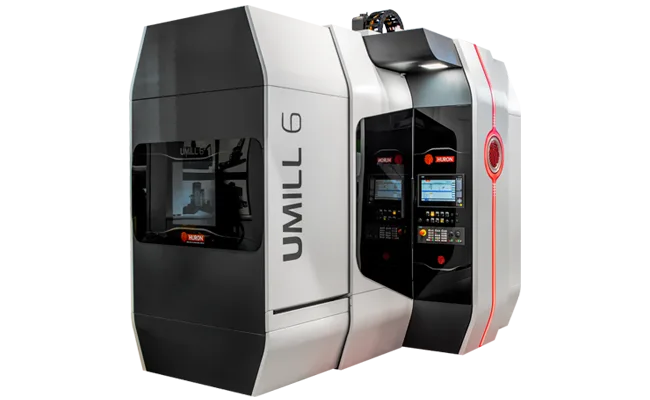

U Mill Series
U Mill Series - 5-осевые центры Jyoti с наклонным поворотным столом cradle (A -20°/+100°, C 360°) и прямым приводом шпинделя SK40. 10000 об/мин 26,2 кВт, момент 250 Нм, керамические подшипники, 30-инструментальный магазин, траверса 40 м/мин. Две модели под аэрокосмику и оборону.
Технические характеристики
- Тип
- рычажный
- Ось A
- наклон от -20° до +100° (диапазон 120°)
- Ось C
- непрерывное вращение 360°
- Длина
- 4225 мм
- Масса
- ~11000 кг
- Высота
- 3195 мм
- Ширина
- 3550 мм
- Ход по оси X
- 550 мм
- Ход по оси Y
- 560 мм
- Ход по оси Z
- 450 мм
- Диаметр стола
- 500 мм
- Скорость оси A
- 25 об/мин
- Скорость оси C
- 45 об/мин
- Мощность (Siemens)
- 26,2 кВт
- Повторяемость
- ±0,005 мм
- Конус шпинделя
- SK40
- Крутящий момент
- 250/115 Нм
- Быстрая траверса (X/Y/Z)
- 40 м/мин
- Максимальная скорость
- 10000 об/мин
- Вместимость инструментов
- 30
- Максимальная грузоподъемность
- 450 кгс
- Максимальная длина инструмента
- 300 мм
- Максимальная масса инструмента
- 7 кг
- Максимальный диаметр инструмента
- 80 мм
- Неопределенность позиционирования
- ±0,015 мм
Подробное описание
U Mill - рабочая лошадка среди 5-осевых центров Jyoti. Универсальная компоновка с cradle-столом: не специализирован под конкретный класс деталей, как ABX, а закрывает типовую номенклатуру 5-осевой обработки - корпусные детали, формообразующие поверхности, импеллеры, лопатки малых габаритов.
Кинематика - 3+2: три линейных оси X/Y/Z плюс наклонная ось A от -20° до +100° на колыбели поворотного стола и ось C с непрерывным вращением 360°. Cradle-компоновка против поворотной головки: наклоняется и вращается стол, а шпиндель стоит. Это даёт жёсткость - тяжёлая деталь опирается на массивный поворотный узел, а не висит на оправке.
Конструкция - модульная, монолитная станина под нагрузку до 600 кгс (U Mill 6). Двойная синхронизированная ось A - два привода на общую колыбель, без перекоса под асимметричной нагрузкой. Роликовые линейные направляющие по X/Y/Z.
Шпиндель - электрошпиндель SK40 с прямым приводом (без ремня). Прямой привод против ременного: нет проскальзывания, нет износа ремня, передаётся полный момент без потерь. 10000 об/мин, 26,2 кВт, момент 250/115 Нм. С понижающим диапазоном (250 Нм) станок берёт черновую обработку стали и чугуна, с верхним (115 Нм, 10000 об/мин) - чистовое фрезерование алюминия. Керамические подшипники - выше предельная частота вращения, дольше жизнь подшипников.
30-инструментальный рычажный ATC под инструмент Ø до 80 мм, длиной до 300 мм, массой до 7 кг. Против базовых 24-позиционных магазинов - 6 дополнительных карманов под specialty-инструмент для сложной номенклатуры. Быстрая траверса 40 м/мин по всем линейным осям.
Точность - ±0,015 мм позиционирование и ±0,005 мм повторяемость. На 5-осевой обработке критична повторяемость: при индексации стола между гранями детали допуск должен держаться от детали к детали. Конвейер стружки и централизованная программируемая смазка в базе - для длительных партий.
Серия: U Mill 5 (стол Ø500 мм, 450 кгс, ход X/Y/Z 550/560/450 мм, скорость A/C 25/45 об/мин, ~11000 кг) и U Mill 6 (стол Ø630 мм, 600 кгс, ход X/Y/Z 700/740/550 мм, скорость A/C 20/35 об/мин, ~13000 кг).
Кому подходит: контрактным производствам и цехам аэрокосмической, оборонной, энергетической и автомобильной промышленности, где нужна 5-осевая обработка сложных корпусных деталей за один установ с проверенной универсальной компоновкой.
