Precitrame K5-5

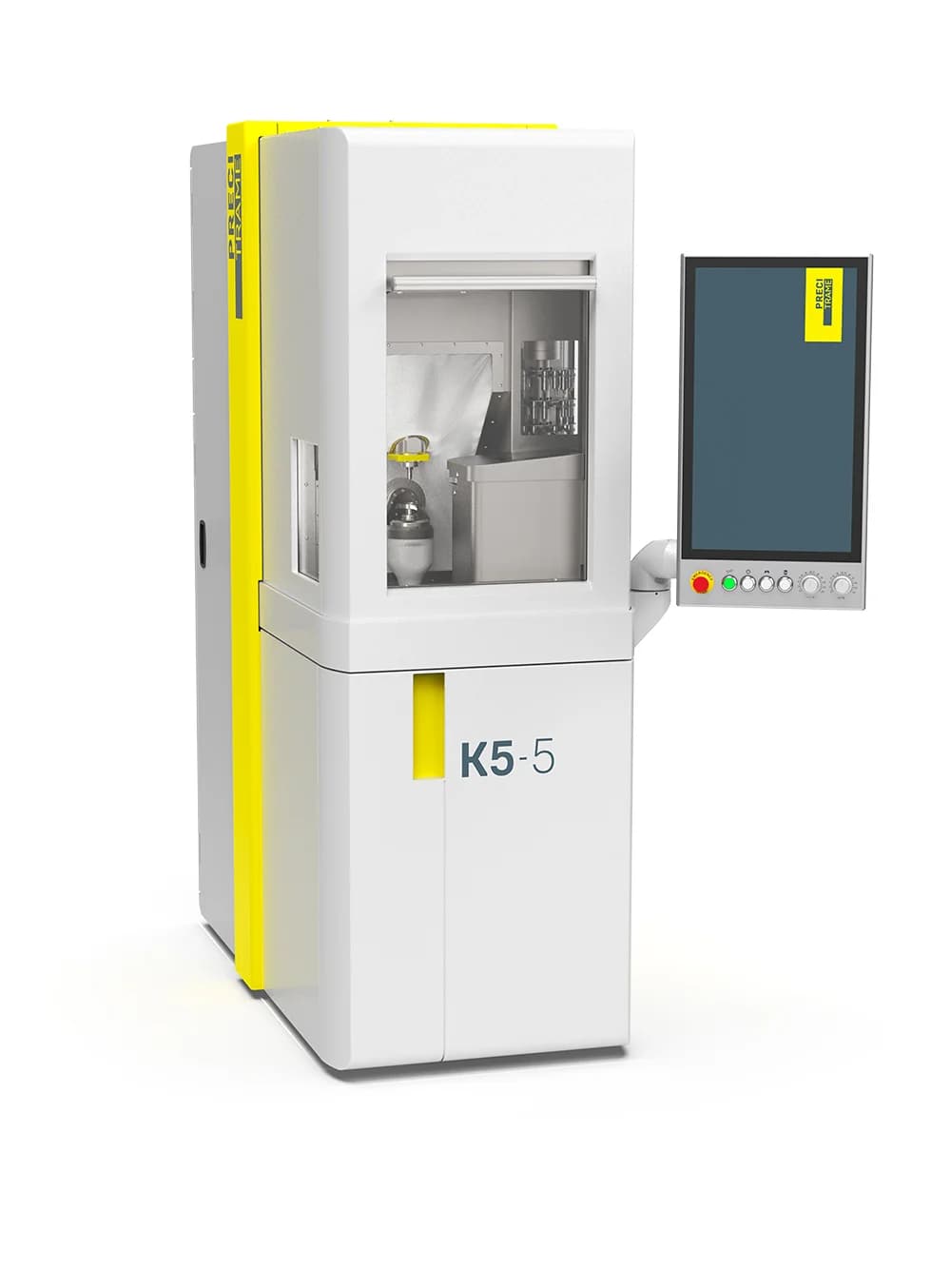

Precitrame K5-5 - компактный 5-осевой микрообрабатывающий центр для деталей до 50×50×40 мм. Электрошпиндель HSK-EZ15 до 60 000 об/мин, 50-позиционный магазин инструмента, Beckhoff/PMM 2.0, масса 1570 кг.
Технические характеристики
- Ось B
- ±108°, 250 об/мин
- Ось C
- 360° (для зажима прутка ø до 10 мм)
- Опция
- автоподатчик CK40-P**: автоматическая подача прутка
- Ход X-оси
- 78 мм
- Ход Y-оси
- 56 мм
- Ход Z-оси
- 50 мм
- Ускорение
- 25 м/с² (2,5G)
- Тип станка
- 5-осевой компактный обрабатывающий центр (микрообработка)
- Охлаждение
- <18°C, 5 л/мин
- Пневматика
- 6-10 бар, <100 л/мин
- Система ЧПУ
- Beckhoff / Precitrame Machine Manager 2.0 (PMM 2.0, сенсорный экран)
- Масса станка
- 1570 кг
- Рабочий объём
- 50 × 50 × 40 мм
- Производитель
- Precitrame Machines SA (Трамелан, Швейцария)
- Виды обработки
- HSC-фрезерование, точение (ось C)
- Электрошпиндель
- HSK-EZ15, 60 000 об/мин, механический тормоз
- Скорость подачи X/Y/Z
- 30 000 мм/мин
- Магазин инструментов
- 50 позиций + буфер 4 позиции
- Потребляемая мощность
- 0,9 кВт (мин) / 1,7 кВт (стандартная)
- Габаритные размеры (Ш × Г × В)
- 695 × 1333 × 1942 мм
Подробное описание
Precitrame K5-5 - специализированный 5-осевой обрабатывающий центр для прецизионной обработки миниатюрных деталей производства Precitrame Machines SA (Трамелан, Швейцария). Концепция машины строится на идее создания станка, габариты которого соответствуют масштабу обрабатываемых изделий. Это минимизирует занимаемую площадь и потребление энергии при сохранении высокой точности швейцарского уровня.
Рабочее пространство 50×50×40 мм (ходы XYZ 78/56/50 мм) с 5-осевой возможностью (ось B ±108°, ось C 360°) открывает доступ ко всем граням детали в одном зажиме. Электрошпиндель HSK-EZ15 с механическим тормозом достигает 60 000 об/мин - критически важная скорость для обработки миниатюрных деталей малым инструментом в твёрдом сплаве, нержавеющей стали и Ti.
Скорость подачи по линейным осям составляет 30 000 мм/мин при ускорении 25 м/с² (2,5G). Это сочетание обеспечивает высокую производительность при микрообработке с малой глубиной резания и высокой частотой реверса. 50-позиционный автоматический дисковый сменщик инструмента с промежуточным буфером на 4 инструмента обеспечивает непрерывность обработки.
Управление через Beckhoff + Precitrame Machine Manager 2.0 (PMM 2.0) с сенсорным интерфейсом. К5-5 опционально интегрируется с автоподатчиком прутка CK40-P для полностью автоматической подачи заготовок. Потребляемая мощность от 0,9 до 1,7 кВт делает станок одним из наиболее энергоэффективных в классе.
Кому подходит: часовым производствам корпусов и циферблатов, производствам медицинских микроимплантатов и хирургических инструментов, ювелирных изделий сложной геометрии, оптических оправ и электронных микроразъёмов с габаритами до 50×50×40 мм, где нужны 5 осей (B ±108°, C 360°), электрошпиндель HSK-EZ15 до 60 000 об/мин и подача 30 000 мм/мин при ускорении 2,5G. Имеет смысл как энергоэффективная микрообрабатывающая ячейка под малые детали; для прутковой загрузки добавьте автоподатчик CK40-P.
