MX 4

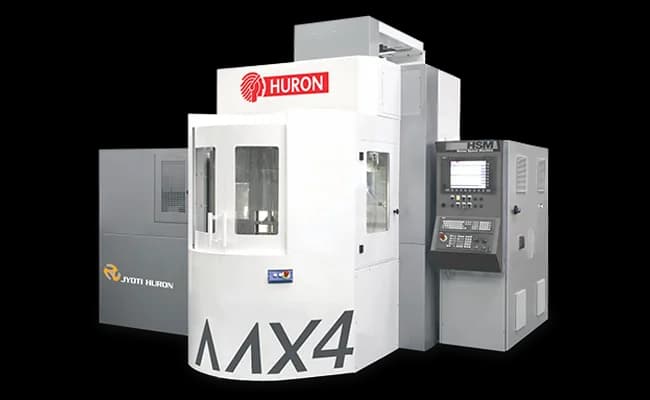

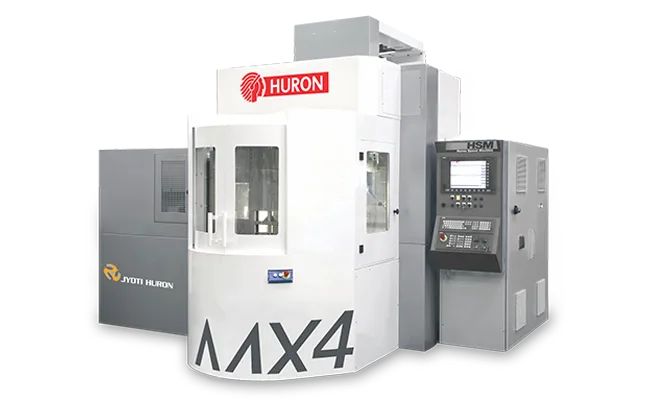

MX 4 - высокопроизводительный 5-осевой вертикальный обрабатывающий центр портальной конструкции с технологией линейных моторов и поворотным столом TRIM 100 об/мин для токарных операций. Электрошпиндель HSK 63-A 24000 об/мин 25 кВт, ультравысокая динамика (траверса Y-Z 120 м/мин, ускорение 10 м/с²), 36-инструментальный магазин, точность 0.004 мм, опция автоматической смены палет, для аэрокосмики и обороны.
Технические характеристики
Характеристики могут отличаться в зависимости от модификации. Для получения точной информации свяжитесь с нами.
Подробное описание
MX 4 представляет собой высокопроизводительный 5-осевой вертикальный обрабатывающий центр портальной конструкции с революционной технологией линейных моторов и поворотным столом TRIM с высокой скоростью вращения, разработанный для одновременной 5-осевой обработки прецизионных сложных компонентов в аэрокосмической, оборонной и энергетической промышленности.
Одновременная 5-осевая обработка достигается комбинацией трех линейных осей (X, Y, Z), оси A (наклон от -45° до +180°, диапазон 225°) и оси C (непрерывное вращение 360°). Конфигурация позволяет обрабатывать сложную геометрию за один установ.
Революционная технология линейных моторов (в отличие от традиционных шариковых винтов) обеспечивает ультравысокую динамику - быструю траверсу до 120 м/мин по осям Y-Z и 60 м/мин по оси X с ускорением до 10 м/с² (Y-Z) и 6 м/с² (X). Линейные моторы исключают механические передачи, минимизируя износ, инерционность и обеспечивая максимальное ускорение.
Портальная конструкция обеспечивает максимальную жесткость при высокодинамичной обработке. Поворотный стол TRIM с высокой скоростью вращения 100 об/мин позволяет выполнять не только фрезерные, но и токарные операции, превращая станок в универсальный многофункциональный центр.
Ультравысокоскоростной электрошпиндель HSK 63-A с максимальной скоростью 24000 об/мин и мощностью 25 кВт оптимизирован для высокоскоростной обработки алюминиевых аэрокосмических компонентов с максимальной скоростью съема материала.
36-инструментальный цепной автоматический сменщик обеспечивает широкий спектр инструмента для многооперационной обработки. Опциональная автоматическая смена палет позволяет организовать непрерывную работу для серийного производства.
Исключительная точность позиционирования 0.004 мм (4 микрометра) для линейных осей и 7.2 угловых секунды для поворотных осей с повторяемостью 0.002 мм (2 микрометра) и 3.6 угловых секунды обеспечивает требуемое качество для прецизионных аэрокосмических компонентов. Система охлаждения 30 л/мин при 3 бар обеспечивает интенсивное охлаждение при высоких скоростях резания.
