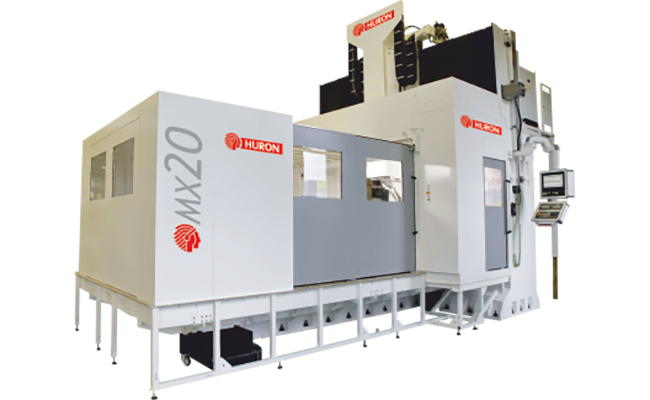

MX 20

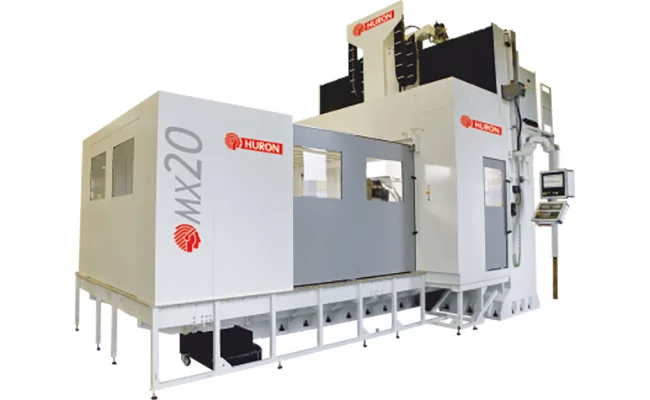

Флагман серии MX - крупнейший универсальный 5-осевой центр HURON с рабочей зоной 3000 x 3100 x 1600 мм. Версия M: фрезерование, стол Ø 2200 мм, нагрузка 12 000 кг. Версия MT: токарно-фрезерная, нагрузка 10 000 кг. Шпиндель HSK 100-A 10 000 об/мин, 43 кВт, 415 Нм, магазин 60 инструментов, точность ±0,007 мм.
Технические характеристики
- Стол
- Ø 2200 мм
- Версии
- M (фрезерование) и MT (токарно-фрезерная)
- Ходы X/Y/Z
- 3000 x 3100 x 1600 мм
- Шпиндель
- 10 000 об/мин, HSK 100-A, 43 кВт, 415 Нм
- Нагрузка M
- 12 000 кг
- Нагрузка MT
- 10 000 кг
- Тип станка
- Флагман серии MX, крупнейший универсальный 5-осевой центр
- Быстрый ход
- 20 м/мин
- Вращательные оси
- A (-45°/+180°, 100 об/мин), C (7-120 об/мин)
- Точность (VDI/DGQ 3441)
- ±0,007 мм позиционирование, ±0,004 мм повторяемость
- Магазин инструмента
- 60 позиций
Подробное описание
MX 20 - флагманская модель серии MX от HURON и крупнейший универсальный 5-осевой центр компании с рабочей зоной 3000 x 3100 x 1600 мм. Станок создан под максимально крупные детали в одном установе и предлагается в двух конфигурациях.
Версия M предназначена для фрезерования с нагрузкой на стол до 12 000 кг при поворотном столе Ø 2200 мм. Версия MT ориентирована на комплексную токарно-фрезерную обработку с нагрузкой до 10 000 кг. Концепция единого установа исключает погрешности переустановки и сокращает производственный цикл при изготовлении крупногабаритных изделий.
Конструкция спроектирована под максимальную статическую и динамическую жесткость при значительных вылетах инструмента. Усиленная литая чугунная станина и направляющие большого сечения держат стабильность в условиях интенсивного силового резания. Универсальная поворотная головка с осями A (от -45° до +180°, 100 об/мин) и C (7-120 об/мин) реализует непрерывную 5-осевую интерполяцию.
Шпиндель HSK 100-A: 43 кВт, 415 Нм, 10 000 об/мин. Рассчитан на обработку жаропрочных сплавов, нержавеющих сталей и титана на тяжелых режимах. Точность позиционирования ±0,007 мм и повторяемость ±0,004 мм (VDI/DGQ 3441) сохраняется по всей рабочей зоне. Быстрые перемещения 20 м/мин. Магазин на 60 инструментов.
Кому подходит: тяжелому энергетическому машиностроению под крупные роторы, корпуса турбин и реакторные компоненты; судостроению и производству крупногабаритного оборудования. Магазин на 60 инструментов особенно важен при обработке деталей весом в несколько тонн, где требуются многочасовые непрерывные операции.
