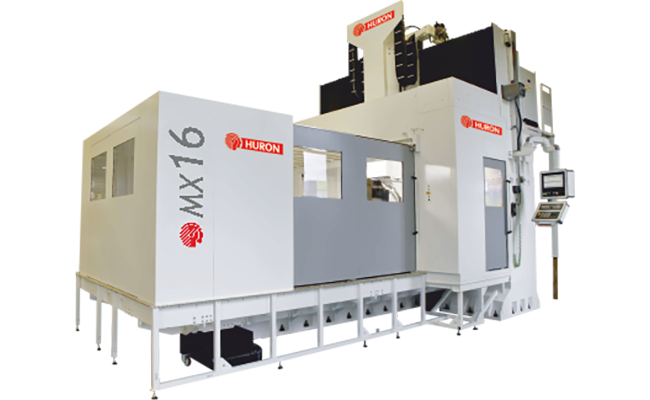

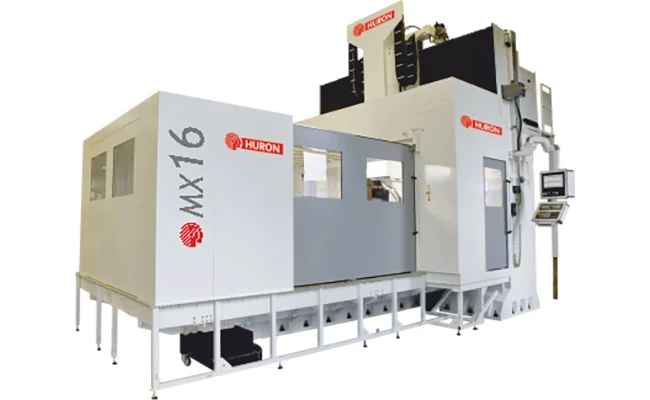

MX 16
Крупный универсальный 5-осевой центр HURON серии MX с кубической рабочей зоной 2300 x 2300 x 1250 мм. Версия M: фрезерование, стол Ø 1750 мм, нагрузка 10 000 кг. Версия MT: токарно-фрезерная, стол Ø 1650 мм, нагрузка 5 000 кг.
Технические характеристики
- Стол M
- Ø 1750 мм, нагрузка 10 000 кг
- Стол MT
- Ø 1650 мм, нагрузка 5 000 кг
- Версии
- M (фрезерование) и MT (токарно-фрезерная)
- Ходы X/Y/Z
- 2300 x 2300 x 1250 мм
- Шпиндель
- 10 000 об/мин, HSK 100-A, 43 кВт, 415 Нм
- Тип станка
- Крупный универсальный 5-осевой обрабатывающий центр
- Быстрый ход
- 40 м/мин
- Вращательные оси
- A (-45°/+180°, 100 об/мин), C (9-250 об/мин)
- Точность (VDI/DGQ 3441)
- ±0,007 мм позиционирование, ±0,004 мм повторяемость
- Магазин инструмента
- 60 позиций
Подробное описание
MX 16 - крупный типоразмер универсальной 5-осевой серии MX от HURON с кубической рабочей зоной 2300 x 2300 x 1250 мм. Станок рассчитан на комплексную обработку особо крупных деталей в один установ.
Станок выпускается в двух исполнениях. Версия M: фрезерование с нагрузкой на стол до 10 000 кг при диаметре стола 1750 мм. Версия MT: токарный режим с поворотным столом Ø 1650 мм и допустимой нагрузкой 5 000 кг. Конфигурация позволяет вести полный цикл фрезерно-токарной обработки крупных корпусных и роторных деталей без смены оборудования.
Жесткость конструкции обеспечивает массивная литая чугунная станина и усиленная колонна. Они рассчитаны на противодействие высоким силам резания при работе с твердыми жаропрочными сплавами. Универсальная поворотная головка с осями A (от -45° до +180°, 100 об/мин) и C (9-250 об/мин) реализует полноценную 5-осевую интерполяцию.
Шпиндель HSK 100-A: 43 кВт, 415 Нм, 10 000 об/мин. Характеристик хватает и на черновое удаление большого припуска, и на финишное формообразование сложных поверхностей. Точность позиционирования ±0,007 мм и повторяемость ±0,004 мм (VDI/DGQ 3441) подтверждают прецизионный класс станка. Магазин на 60 инструментов.
Кому подходит: энергетическому машиностроению под корпуса турбин, рабочие колеса и крупные фланцы; судостроению под гребные валы, кронштейны и корпусные детали; производствам тяжелой оснастки под крупногабаритные изделия из широкого спектра материалов.
