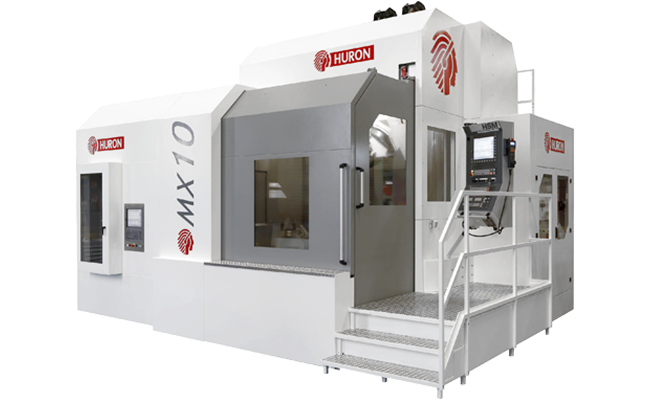

MX 10

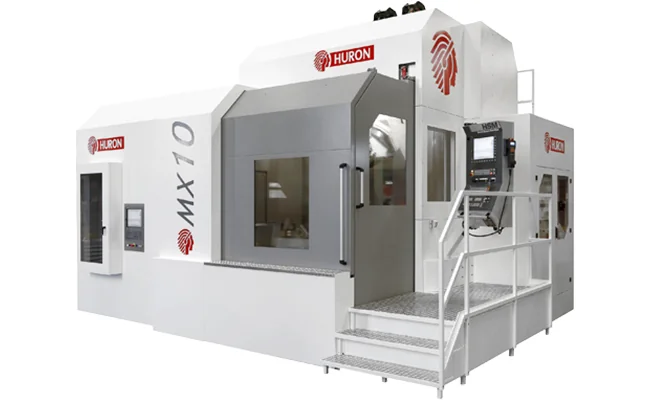

Универсальный 5-осевой центр HURON серии MX с увеличенной рабочей зоной 1200 x 1200 x 1000 мм. Версии M (HSK 63-A, 14 000 об/мин, 29 кВт, 277 Нм) и MT (HSK 100-A, 10 000 об/мин, 43 кВт, 415 Нм). Оси A (-45°/+180°) и C (65-500 об/мин), магазин 60 инструментов, точность ±0,007 мм.
Технические характеристики
- Версии
- M (фрезерование) и MT (токарно-фрезерная)
- Ходы X/Y/Z
- 1200 x 1200 x 1000 мм
- Шпиндель M
- 14 000 об/мин, HSK 63-A, 29 кВт, 277 Нм
- Тип станка
- Универсальный 5-осевой обрабатывающий центр
- Шпиндель MT
- 10 000 об/мин, HSK 100-A, 43 кВт, 415 Нм
- Быстрый ход
- 40 м/мин
- Вращательные оси
- A (-45°/+180°), C (65-500 об/мин)
- Точность (VDI/DGQ 3441)
- ±0,007 мм позиционирование, ±0,004 мм повторяемость
- Магазин инструмента
- 60 позиций
Подробное описание
MX 10 - следующий типоразмер универсальной 5-осевой серии MX от HURON. По сравнению с MX 8 станок дает увеличенную кубическую рабочую зону 1200 x 1200 x 1000 мм с расширенным ходом по всем трем линейным осям. Кинематическая и технологическая концепция идентична MX 8: тот же выбор версий и тот же набор шпинделей.
Версия M ориентирована на высокоскоростное фрезерование, версия MT - на многозадачную токарно-фрезерную обработку. Поворотный стол с осями A (от -45° до +180°) и C (65-500 об/мин) реализует позиционную 3+2 и непрерывную 5-осевую обработку с охватом сложных наклонных поверхностей.
Шпиндели идентичны MX 8. Версия M: HSK 63-A, 14 000 об/мин, 29 кВт, 277 Нм. Версия MT: HSK 100-A, 10 000 об/мин, 43 кВт, 415 Нм. Магазин на 60 инструментов поддерживает непрерывные автономные циклы.
Точность позиционирования ±0,007 мм и повторяемость ±0,004 мм (VDI/DGQ 3441) поддерживаются системой термической компенсации шпинделя и осей. Это важно при длительных производственных циклах с высоким тепловыделением. Быстрые перемещения 40 м/мин.
Кому подходит: производствам крупных аэрокосмических корпусных деталей - картеров двигателей, редукторных корпусов и конструктивных узлов планера; предприятиям энергетического машиностроения под крупные рабочие колеса, крышки и фланцы турбин; тяжелому машиностроению под комплексную обработку больших корпусов, плит и кронштейнов, которые ранее требовали нескольких операций на разных станках.
