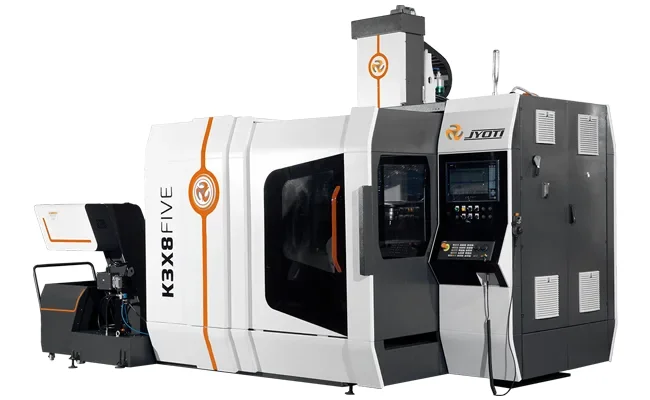

KX Five nvu Series
KX Five nvu Series - 5-осевые центры Jyoti с фиксированным порталом и поворотным столом TRIM с прямым приводом. HSK 63A 18000 об/мин (опция 24000) 26,7 кВт, момент 110 Нм, 36 инструментов, точность 4 мкм по линейным и 7,2" по поворотным осям. Опция 6-палетной системы. Две модели.
Технические характеристики
- Тип
- быстрый автоматический
- Ось A
- наклон от +30° до -180° (диапазон 210°)
- Ось C
- непрерывное вращение 360°
- Длина
- 2690 мм
- Масса
- ~10000 кг
- Высота
- 3320 мм
- Ширина
- 4710 мм
- Мощность
- 26,7 кВт (S6-40%)
- Ускорение
- 5 м/с²
- Объем бака
- 230 литров
- Ход по оси X
- 780 мм
- Ход по оси Y
- 700 мм
- Ход по оси Z
- 500 мм
- Диаметр стола
- 500 мм
- Скорость оси A
- 50 об/мин
- Скорость оси C
- 50 об/мин
- Конус шпинделя
- HSK 63A
- Крутящий момент
- 110 Нм (S6-40%) / 84 Нм (S1)
- Быстрая траверса (X/Y/Z)
- 50 м/мин
- Максимальная скорость
- 18000 об/мин (опция 24000 об/мин)
- Наклон плоскости стола
- 55°
- Вместимость инструментов
- 36
- Повторяемость (линейные оси)
- ±2 мкм
- Производительность/давление
- 30 л/мин при 3 бар
- Характеристическая скорость
- 3400 об/мин
- Повторяемость (поворотные оси)
- ±3,6 угловых секунды
- Максимальная грузоподъемность
- 250 кгс
- Максимальная длина инструмента
- 250 мм
- Максимальная масса инструмента
- 10 кг
- Расстояние от шпинделя до стола
- 525 мм
- Максимальный диаметр инструмента
- 90 мм
- Неопределенность позиционирования (линейные оси X/Y/Z)
- ±4 мкм
- Неопределенность позиционирования (поворотные оси A/C)
- ±7,2 угловых секунды
Подробное описание
KX Five nvu - премиальная 5-осевая линейка Jyoti для пресс-форм и точных корпусных деталей. "nvu" означает next-version-upgrade: позиционируется как старшая модель над KX Five. Главное отличие от GU Five - фиксированный портал против движущегося и поворотный стол TRIM с расширенным диапазоном наклона.
Кинематика - 3+2: три линейных оси X/Y/Z плюс ось A и ось C 360°. Диапазон наклона A шире классического: K3X8 от +30° до -180° (210°), K2X10 от +45° до -180° (225°). Отрицательный наклон до -20° даёт доступ к "шестой грани" детали - обработка обратной стороны без переустановки. На пресс-формах с поднутрениями это критично.
Фиксированный портал из ребристого чугуна с жёсткими стенками. Против движущегося портала (gantry-moving у GU Five): портал стоит, шпиндельная бабка перемещается внутри него. Меньше динамических погрешностей от перемещения массивной конструкции, лучше гашение вибраций. На черновых проходах в стали и при высоких подачах вибрации это первый враг точности.
Поворотный стол TRIM с прямым приводом и высоким крутящим моментом. Прямой привод против редукторного: нет мёртвого хода червячной пары, точность индексирования 7,2" по поворотным осям. TRIM - технология Jyoti с двойным торкерно-редукторным контуром: момент и динамика, недоступные чисто торкерсвому столу.
Шпиндель - электрошпиндель HSK 63A, 18000 об/мин (опция 24000), 26,7 кВт (S6-40%), момент 110 Нм (S6-40%) / 84 Нм (S1). Характеристическая скорость 3400 об/мин - ниже неё отдаётся полный момент, выше - постоянная мощность. На черновых проходах в стали момент 110 Нм критичен, на чистовой в алюминии - 18000-24000 об/мин.
36-инструментальный быстрый ATC - на 12-16 карманов больше базовых 20-24. На сложных пресс-формах с десятками фрез, сверл и расточных оправок это разница между "хватает" и "не хватает". Быстрая траверса 50 м/мин, ускорение 5 м/с² - самое высокое в 5-осевой линейке Jyoti.
Точность - 4 мкм по линейным и 7,2" по поворотным осям, повторяемость 2 мкм и 3,6". Оптический инкрементный энкодер даёт прямое измерение положения, без люфта винтовой пары. СОЖ - 30 л/мин при 3 бар, бак 230 л - под длительные партии с интенсивным резанием.
Опциональная 6-палетная система - параллельная подготовка деталей. На серийном производстве пресс-форм и сложных деталей это превращает один станок в ячейку: пока идёт обработка, оператор разгружает и настраивает остальные палеты.
Серия: K3X8 Five nvu (стол Ø500 мм, 250 кгс, X/Y/Z 780/700/500 мм, наклон A +30°/-180°, скорость A/C 50/50 об/мин, ~10000 кг) и K2X10 Five nvu (стол Ø630 мм, 500 кгс, X/Y/Z 900/900/500 мм, наклон A +45°/-180°, скорость A/C 40/50 об/мин, ~14500 кг).
Кому подходит: инструментальным производствам литьевых пресс-форм и штампов с поднутрениями и доступом к обратной стороне, контрактным цехам аэрокосмической и оборонной номенклатуры, где требуется точность 4 мкм и обработка "шестой грани" за один установ.
