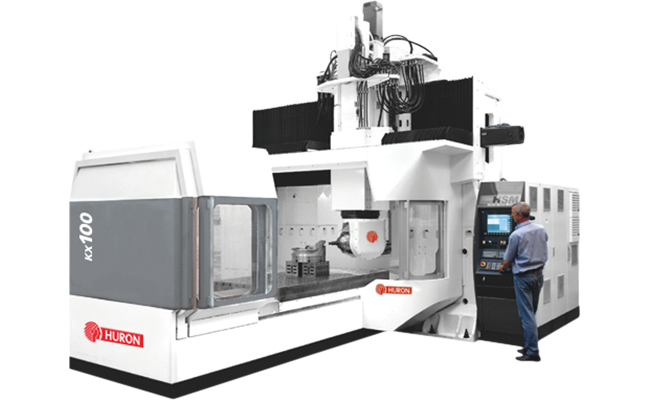

KX 100
Вертикальный 5-осевой центр HURON серии KX Large с рабочей зоной 2300 x 2300 x 1000 мм. Вилочная поворотная головка с осями B (±105°) и C (±190°). Шпиндель HSK 63-A 18 000 об/мин, 30 кВт, 240 Нм. Прямолинейный стол 2500 x 1250 мм с грузоподъемностью 12 000 кг, магазин 40 инструментов, точность ±0,007 мм.
Технические характеристики
- Стол
- 2500 x 1250 мм, прямолинейный
- Ходы X/Y/Z
- 2300 x 2300 x 1000 мм
- Шпиндель
- 18 000 об/мин, HSK 63-A, 30 кВт, 240 Нм
- Тип станка
- Вертикальный 5-осевой центр серии KX Large
- Быстрый ход
- 40 м/мин
- Вращательные оси
- B (±105°), C (±190°), вилочная головка
- Точность (VDI/DGQ 3441)
- ±0,007 мм позиционирование, ±0,004 мм повторяемость
- Магазин инструмента
- 40 позиций
- Допустимая нагрузка на стол
- 12 000 кг
Подробное описание

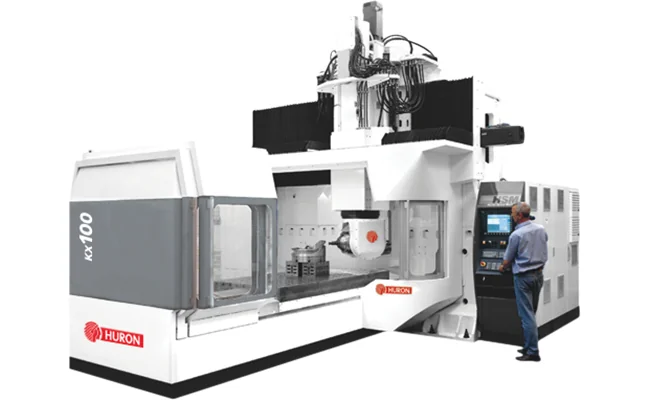

KX 100 - вертикальный 5-осевой обрабатывающий центр серии KX Large от HURON с квадратной рабочей зоной 2300 x 2300 x 1000 мм. Станок спроектирован под одновременную 5-осевую обработку крупных конструктивных деталей, где критичны жесткость несущей системы, стабильность позиционирования при значительных массах заготовок и широкий диапазон угловой ориентации инструмента.
Прямолинейный стол 2500 x 1250 мм принимает нагрузку до 12 000 кг. На нем размещают как единичные крупные заготовки, так и несколько изделий в многоместной оснастке. Это открывает сценарии обработки пресс-форм, штампов и крупных корпусных деталей, которые не влезают в стандартные 5-осевые центры.
Вилочная поворотная головка с осями B (±105°) и C (±190°) реализует 5-осевую интерполяцию с доступом к сложным поднутрениям и наклонным поверхностям. Шпиндель HSK 63-A: 18 000 об/мин, 30 кВт, 240 Нм. Высокая частота вращения рассчитана на чистовые операции, крутящий момент 240 Нм - на черновое фрезерование стали и чугуна.
Литая чугунная станина и стойка обеспечивают термическую стабильность и демпфирование колебаний. Точность позиционирования ±0,007 мм и повторяемость ±0,004 мм (VDI/DGQ 3441) дают воспроизводимость результата при обработке тяжелых деталей. Быстрые перемещения 40 м/мин. Магазин на 40 инструментов.
Кому подходит: производствам крупных пресс-форм и штампов, предприятиям аэрокосмической и ракетной номенклатуры, изготовителям компонентов энергетических турбин и корпусных деталей нефтегазового оборудования. Магазин на 40 инструментов закрывает комплексную многооперационную обработку без смены станка - это важно при работе с единичными крупными и дорогостоящими заготовками.
