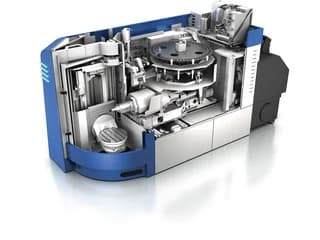

GROB G550
GROB G550 - 5-осевой универсальный обрабатывающий центр среднего класса с ходами X/Y/Z 800/1020/970 мм и столом диаметром 770 мм. Нагрузка 700 кг, шпиндель до 30 000 об/мин, масса 24 800 кг.
Технические характеристики
- HSK-A100
- 9 000-13 000 об/мин / 265-575 Нм
- Ход X-оси
- 800 мм
- Ход Y-оси
- 1020 мм
- Ход Z-оси
- 970 мм
- Тип станка
- 5-осевой универсальный обрабатывающий центр с горизонтальным шпинделем
- Система ЧПУ
- Siemens 840D sl или Heidenhain TNC 640 (GROB4Pilot)
- Масса станка
- 24 800 кг (без АСП), 27 500 кг (с АСП)
- Диаметр стола
- 770 мм
- Производитель
- GROB-WERKE GmbH & Co. KG (Минделхайм, Германия)
- Ось A (качание стола)
- 230°
- Диаметр захвата (swing)
- 900 мм
- Ориентация шпинделя
- горизонтальная
- Шпиндельная система
- - HSK-A63: 12 000-30 000 об/мин / 32-53 кВт / 63-206 Нм
- Ось B (вращение стола)
- 360° (непрерывно)
- Точность позиционирования
- 0,006 мм (X/Y/Z)
- Максимальная нагрузка на стол
- 700 кг (без АСП), 600 кг (с АСП)
- Скорость быстрых перемещений X/Y/Z
- 65/50/80 м/мин
- Магазин инструментов (двухдисковый)
- варианты 465/280/700 мм
- Магазин инструментов (однодисковый)
- длина до 465 мм
Подробное описание
GROB G550 - центральная модель линейки универсальных 5-осевых обрабатывающих центров GROB-WERKE, занимающая место между G350 и G750. Станок разработан для широкого спектра применений в авиационно-космической, энергетической и машиностроительной промышленности, требующих обработки крупных и тяжёлых деталей с высокой точностью.
Горизонтальное расположение шпинделя с наклонно-поворотным столом обеспечивает свободное гравитационное удаление стружки - ключевое преимущество при обработке алюминиевых конструкций в авиастроении. Стол диаметром 770 мм принимает заготовки с захватным диаметром до 900 мм. Нагрузка на стол составляет до 700 кг (без автосменщика паллет) или 600 кг (с АСП).
Шпиндель G550 доступен в широком диапазоне конфигураций. Варианты с HSK-A63 охватывают частоты 12 000-30 000 об/мин (мощность 32-53 кВт). Высокомоментные варианты HSK-A100 обеспечивают крутящий момент до 575 Нм при 9 000-13 000 об/мин - для тяжёлой черновой обработки конструкционных сталей и титана.
Скорость быстрых перемещений по X, Y, Z составляет 65, 50 и 80 м/мин соответственно. Точность позиционирования - 0,006 мм. Система ЧПУ - Siemens 840D sl или Heidenhain TNC 640. Станок поддерживает интеграцию с паллетными накопителями GROB PSS для создания гибких производственных ячеек.
Кому подходит: предприятиям авиакосмической, энергетической и автомобильной отраслей, обрабатывающим крупные корпусные детали, шпангоуты и штампы массой до 700 кг. Высокомоментные шпиндели HSK-A100 до 575 Нм берут тяжёлую черновую обработку титана и стали, а HSK-A63 до 30 000 об/мин рассчитаны на алюминий. Для более крупных деталей предназначен G750.
