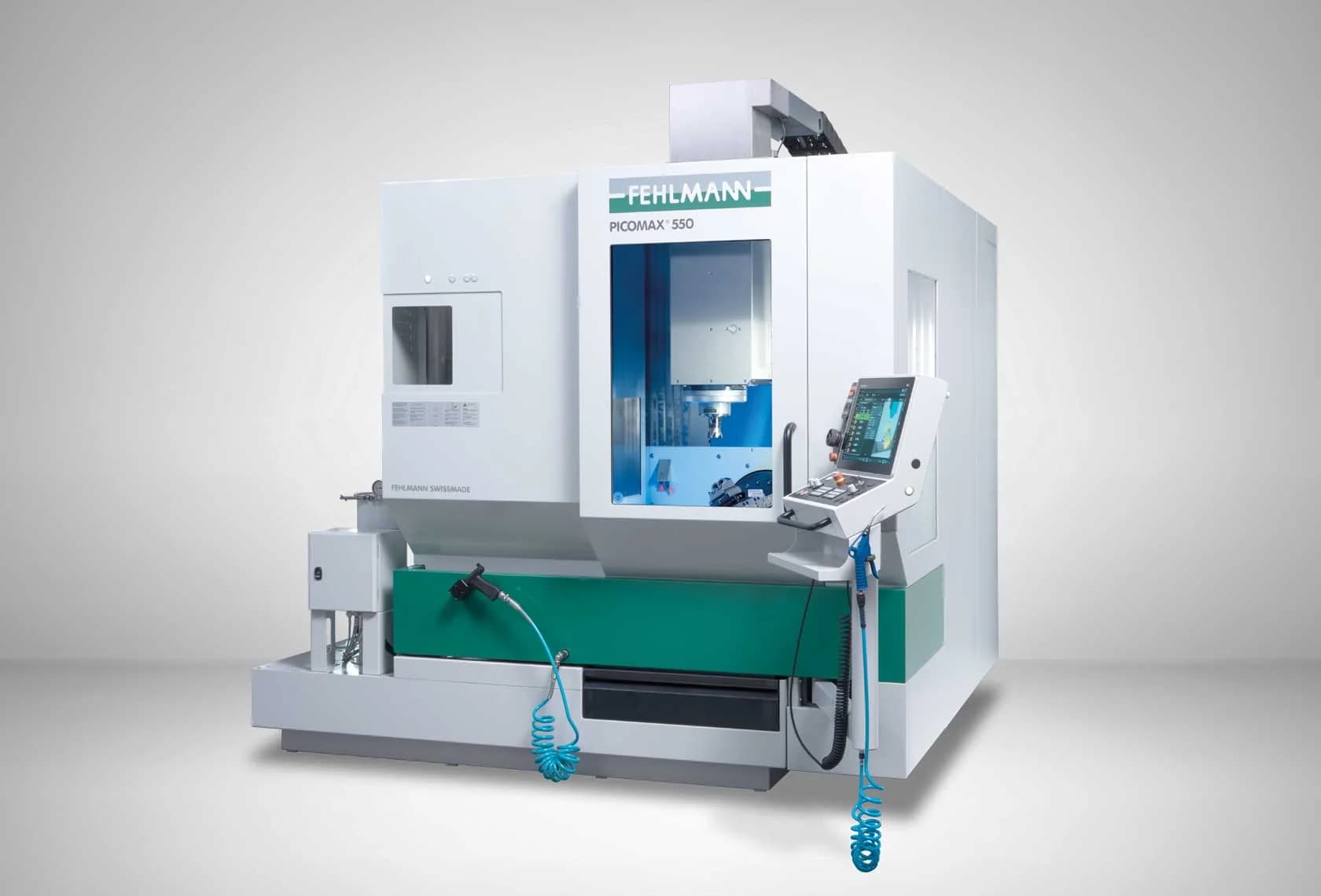

Fehlmann PICOMAX 550 — компактный 5-осевой обрабатывающий центр с полноповоротным столом: ось A 180° (±135°/−45°), ось C 360°. Деталь до ø500 мм при 5-осевой обработке, шпиндель 12 000 об/мин / 9,7 кВт, Heidenhain TNC7, магазин 30 позиций, масса 5050 кг.
Fehlmann PICOMAX 550 — компактный 5-осевой обрабатывающий центр производства Fehlmann AG Maschinenfabrik (Зеон, Швейцария), реализующий полноценную 5-осевую кинематику в компактном исполнении. Наклонно-поворотный стол (ось A: 180° диапазон, от +135° до −45°; ось C: непрерывное 360°) позволяет обрабатывать все пять граней детали в одном зажиме без перестановки.
Максимальная деталь при 5-осевой обработке: ø500 мм при высоте до 370 мм — охват типичного диапазона пресс-форм, корпусных деталей и авиационных компонентов среднего размера. Ходы X/Y/Z 550/400/400 мм при расстоянии стол–шпиндель 80–480 мм формируют достаточный рабочий объём для большинства производственных задач.
Шпиндель Fehlmann жидкостного охлаждения 9,7 кВт / 12 000 об/мин (HSK) обеспечивает стабильный крутящий момент при 5-осевом фрезеровании и высокоскоростной чистовой обработке. Система управления Heidenhain TNC7 с 5-осевыми циклами трансформации TCPM/M128, встроенным управлением инструментами и опцией FEHLMANN MCM для интеграции с автоматизацией.
Дисковый магазин на 30 позиций монтируется позади шпинделя, обеспечивая компактность всей машины (1,95×2,55×2,65 м) и лёгкий доступ оператора к рабочей зоне.
