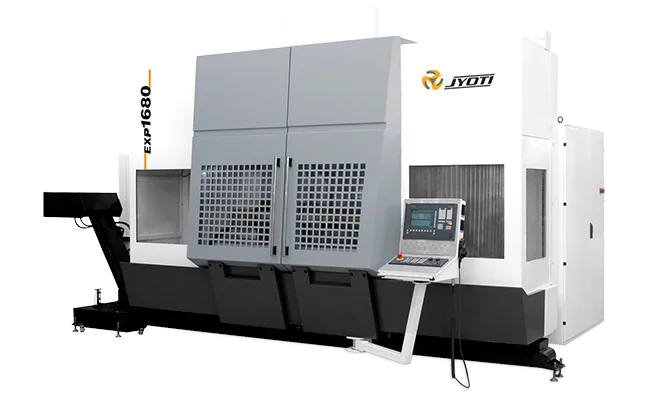

EX Series
Jyoti EX - 5-осевые центры с подвижной колонной и стационарным столом для пресс-форм, лопаток и тяжелых валов. Наклонная головка P-типа B ±100°, BT-50 8000 об/мин до 16,5 кВт, 36 инструментов, грузоподъемность до 4500 кг, три модели.
Технические характеристики
- Тип
- быстрый, вне рабочей зоны
- Масса
- ~17000 кг
- Ход по оси X
- 1200 мм
- Ход по оси Y
- 800 мм
- Ход по оси Z
- 800 мм
- Размер стола
- 1600 × 800 мм
- Мощность (Fanuc)
- 15/11 кВт
- Мощность (Siemens)
- 16,5/11 кВт
- Повторяемость
- ±0,008 мм
- Конус шпинделя
- BT-50
- Быстрая траверса (X/Y/Z)
- 30 м/мин
- Максимальная скорость
- 8000 об/мин
- Опции поворотного стола
- A-ось или C-ось
- Вместимость инструментов
- 36 (опция) / 20 (стандарт)
- Наклонная головка P-типа (ось B)
- ±100° (диапазон 200°)
- Максимальная грузоподъемность
- 2500 кгс
- Максимальная длина инструмента
- 250 мм
- Максимальная масса инструмента
- 7 кг
- Максимальный диаметр инструмента
- 80 мм (125 мм регулируемо при пустых карманах)
- Неопределенность позиционирования
- ±0,02 мм
Подробное описание
Серия EX представляет собой платформу 5-осевых обрабатывающих центров с подвижной колонной и стационарным столом, дополненную непрерывной сервоуправляемой наклонной головкой P-типа и опциями поворотного стола, разработанную для обработки пресс-форм, лопаток турбин, тяжелых зубчатых валов, крупных корпусов и сложных профилей с требованиями одновременной 5-осевой обработки.
Одновременная 5-осевая обработка достигается комбинацией трех линейных осей (X, Y, Z), наклонной головки P-типа с непрерывным сервоуправлением (ось B с диапазоном ±100°, всего 200°) и опций поворотного стола (ось A или C). Конфигурация позволяет обрабатывать сложную геометрию лопаток, пресс-форм и корпусных деталей за один установ.
Архитектура с подвижной колонной и стационарным столом (в отличие от традиционных станков с подвижным столом) обеспечивает повышенную грузоподъемность стола и минимизирует вибрации при обработке массивных компонентов весом до 4500 кгс. Стационарная установка заготовки критична для точности при обработке крупногабаритных тяжелых деталей.
Непрерывная сервоуправляемая наклонная головка P-типа с диапазоном ±100° обеспечивает широкий доступ для обработки сложных пространственных поверхностей. Опции поворотного стола (A-ось или C-ось) расширяют технологические возможности для различных типов деталей.
Высокоскоростной электрошпиндель BT-50 с максимальной скоростью 8000 об/мин и мощностью до 16,5 кВт обеспечивает производительную обработку от алюминиевых сплавов до стальных заготовок. Быстрый 36-инструментальный автоматический сменщик, расположенный вне рабочей зоны, позволяет использовать широкий спектр инструмента для многооперационной обработки сложных деталей.
Быстрая траверса 30 м/мин сокращает вспомогательное время при обработке крупногабаритных деталей. Очень большая доступность сверху облегчает загрузку/выгрузку массивных компонентов.
Серия включает три модели, различающиеся ходом по оси X: EX-1280 (стол 1600×800 мм, ход X 1200 мм, грузоподъемность 2500 кгс), EX-1680 (стол 2000×800 мм, ход X 1600 мм, грузоподъемность 3500 кгс), EX-2480 (стол 2800×800 мм, ход X 2400 мм, грузоподъемность 4500 кгс). Точность позиционирования ±0,02 мм обеспечивает требуемое качество для крупногабаритной оснастки.
Кому подходит: инструментальным цехам, изготавливающим крупные пресс-формы и штампы, а также производителям лопаток турбин, тяжёлых зубчатых валов и крупногабаритных корпусных деталей весом до 4500 кгс. Стационарный стол с подвижной колонной и наклонная головка P-типа ±100° закрывают задачи одновременной 5-осевой обработки массивных заготовок. Для лёгких деталей станок избыточен.
