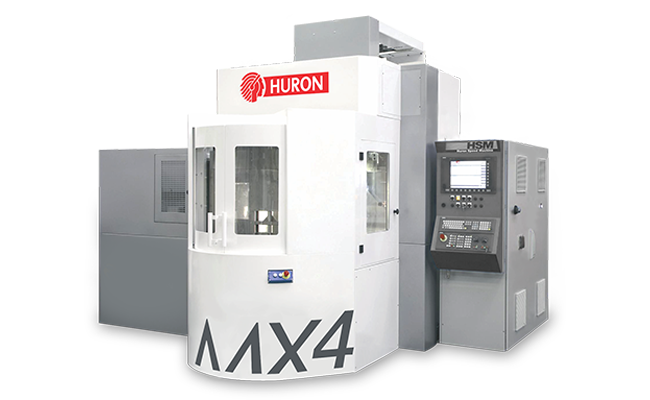

MX 4

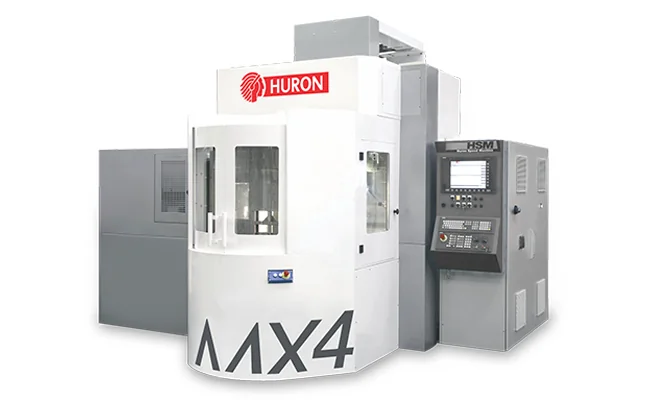

Компактный высокодинамичный 5-осевой центр HURON серии MX с рабочей зоной 750 x 700 x 500 мм. Поворотный стол Ø 440 мм с наклоном 45°, оси A (-45°/+180°) и C (360°), нагрузка 250 кг. Шпиндель HSK 63-A 24 000 об/мин, 25 кВт. Быстрые перемещения до 120 м/мин по Y/Z, магазин 36 инструментов, точность ±0,004 мм.
Технические характеристики
- Ходы X/Y/Z
- 750 x 700 x 500 мм
- Шпиндель
- 24 000 об/мин, HSK 63-A, 25 кВт, 40 Нм
- Тип станка
- Компактный высокодинамичный 5-осевой центр
- Быстрый ход
- X 60 м/мин, Y/Z 120 м/мин
- Поворотный стол
- Ø 440 мм, наклон 45°
- Вращательные оси
- A (-45°/+180°), C (360°), 100 об/мин
- Точность (VDI/DGQ 3441)
- ±0,004 мм позиционирование, ±0,002 мм повторяемость
- Магазин инструмента
- 36 позиций
- Допустимая нагрузка на стол
- 250 кг
Подробное описание
MX 4 - компактная модель 5-осевой серии MX от HURON. Главное отличие внутри линейки - динамика: быстрые перемещения по осям Y и Z достигают 120 м/мин, по оси X - 60 м/мин. Это ставит станок в ряд самых быстрых машин в классе компактных 5-осевых центров. Поворотный стол установлен на плоскости 45°, что дает оптимальную геометрию обработки и эффективное удаление стружки.
Поворотный стол Ø 440 мм принимает заготовки до 250 кг. Ось A работает в диапазоне от -45° до +180°, ось C - на 360° при скорости 100 об/мин. Высокодинамичная 5-осевая интерполяция снижает время позиционирования на деталях с большим числом угловых переходов.
Шпиндель HSK 63-A развивает 24 000 об/мин при мощности 25 кВт и моменте 40 Нм. Характеристики рассчитаны на высокоскоростное фрезерование тонкостенных и легких конструкций, обработку графитовых электродов и цветных металлов. Станина из литого чугуна гасит вибрации при высоких скоростях перемещения. Точность позиционирования ±0,004 мм и повторяемость ±0,002 мм (VDI/DGQ 3441) удерживают финишное качество поверхности при высокой производительности.
Магазин на 36 инструментов покрывает полный цикл комплексной обработки без смены оснастки.
Кому подходит: производствам авиационных монолитных деталей из алюминиевых и магниевых сплавов, изготовителям графитовых электродов для электроэрозионной обработки, цехам медтехники (титан, нержавеющая сталь) и пресс-форм, где нужна динамика и высокоскоростной шпиндель в компактном 5-осевом формате.
