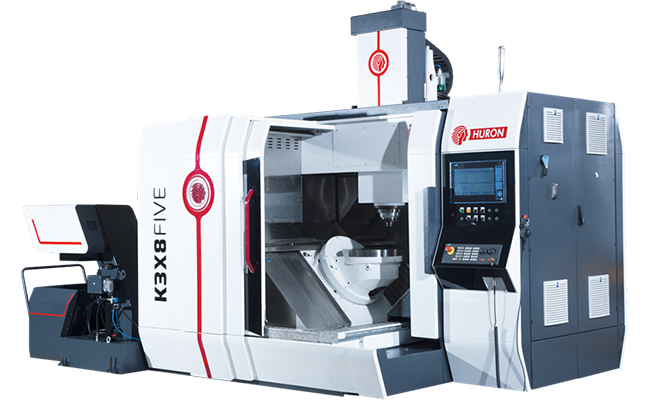

K3X 8 Five
Компактный 5-осевой центр HURON с рабочей зоной 780 x 700 x 500 мм. Поворотный стол Ø 500 мм с наклоном плоскости 55°, оси A (+30°/-180°) и C (360°). Шпиндель HSK 63-A 18 000 об/мин, 30 кВт, 110 Нм. Нагрузка на стол 300 кг, магазин 36 инструментов, точность позиционирования ±0,004 мм.
Технические характеристики
- Ходы X/Y/Z
- 780 x 700 x 500 мм
- Шпиндель
- 18 000 об/мин, HSK 63-A, 30 кВт, 110 Нм
- Тип станка
- Компактный 5-осевой обрабатывающий центр
- Быстрый ход
- 50 м/мин
- Поворотный стол
- Ø 500 мм, наклон плоскости 55°
- Вращательные оси
- A (+30°/-180°), C (360°), 50 об/мин
- Точность (VDI/DGQ 3441)
- ±0,004 мм позиционирование, ±0,002 мм повторяемость
- Магазин инструмента
- 36 позиций
- Допустимая нагрузка на стол
- 300 кг
Подробное описание

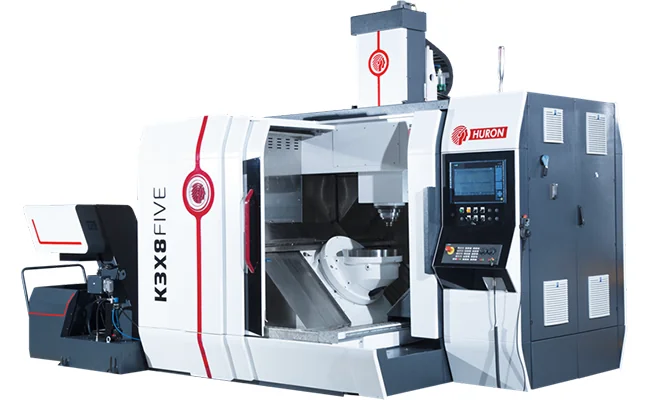

K3X 8 Five - входная модель 5-осевой серии KX Five от HURON с рабочей зоной 780 x 700 x 500 мм. Станок построен по схеме наклонного поворотного стола: плоскость вращения наклонена на 55°. Это дает хорошую видимость зоны резания, удобный доступ для смены деталей и эффективный отвод стружки. Компоновка позволяет разместить центр на минимальной площади без отказа от непрерывной 5-осевой обработки.
Поворотный стол Ø 500 мм принимает заготовки до 300 кг. Ось A работает в диапазоне от +30° до -180°, ось C вращается на 360°, скорость поворотных осей 50 об/мин. Этого достаточно для высокодинамичной 5-осевой интерполяции на сложноконтурных деталях.
Шпиндель HSK 63-A выдает 18 000 об/мин, 30 кВт и 110 Нм. Диапазон покрывает и финишную обработку алюминия на высоких скоростях резания, и силовое фрезерование стали. Быстрый ход 50 м/мин по линейным осям сокращает потери на холостых перемещениях.
Станина из литого чугуна гасит вибрации и держит термическую стабильность. Точность позиционирования ±0,004 мм и повторяемость ±0,002 мм (VDI/DGQ 3441) относят станок к прецизионному классу. Магазин на 36 инструментов закрывает полный цикл многооперационной обработки в одном установе.
Кому подходит: производствам авиационных деталей и двигателей (лопатки, монолитные фрезерованные конструкции), изготовителям пресс-форм и медтехники (имплантаты, хирургический инструмент), а также цехам автомобилестроения и точной механики, которым нужен компактный 5-осевой центр с жесткими характеристиками шпинделя.
