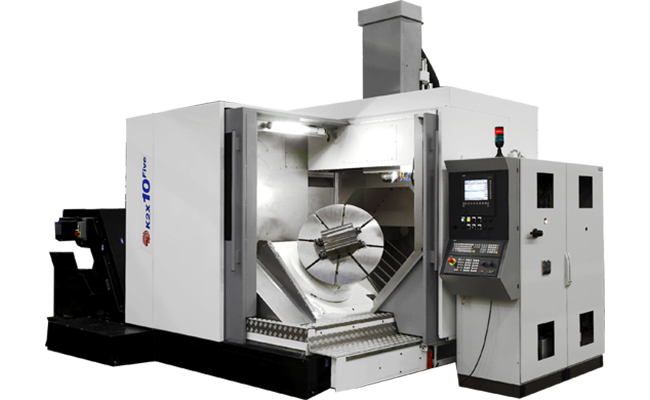

K2X 10 Five
Компактный 5-осевой центр HURON с расширенной рабочей зоной 900 x 900 x 500 мм. Поворотный стол Ø 630 мм с наклоном 45°, оси A (+45°/-180°) и C (360°). Шпиндель HSK 63-A 18 000 об/мин, 30 кВт, 110 Нм. Нагрузка на стол 750 кг, магазин 36 инструментов, точность ±0,004 мм.
Технические характеристики
- Ходы X/Y/Z
- 900 x 900 x 500 мм
- Шпиндель
- 18 000 об/мин, HSK 63-A, 30 кВт, 110 Нм
- Тип станка
- Компактный 5-осевой обрабатывающий центр
- Быстрый ход
- 50 м/мин
- Поворотный стол
- Ø 630 мм, наклон 45°
- Вращательные оси
- A (+45°/-180°, 50 об/мин), C (360°, 60 об/мин)
- Точность (VDI/DGQ 3441)
- ±0,004 мм позиционирование, ±0,002 мм повторяемость
- Магазин инструмента
- 36 позиций
- Допустимая нагрузка на стол
- 750 кг
Подробное описание

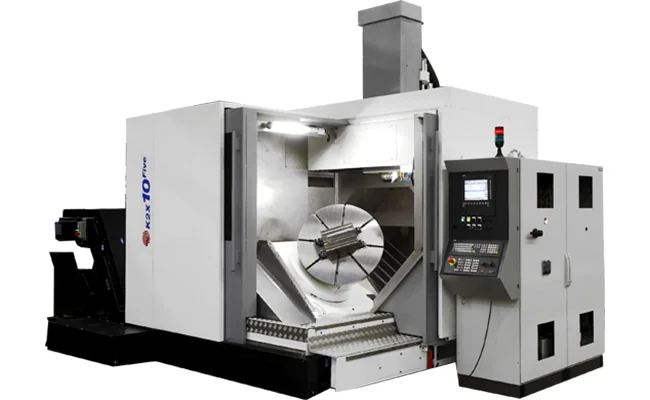

K2X 10 Five - старший типоразмер компактной 5-осевой серии KX Five от HURON. По сравнению с K3X 8 Five станок дает увеличенную рабочую зону 900 x 900 x 500 мм и больший поворотный стол Ø 630 мм с грузоподъемностью 750 кг. Это позволяет ставить более массивные заготовки или многоместные приспособления.
Поворотный стол наклонен на 45°, что открывает доступ к зоне резания и улучшает отвод стружки. Ось A работает в диапазоне от +45° до -180°, ось C - на 360°, скорости 50 и 60 об/мин соответственно. Диапазона хватает для непрерывной 5-осевой интерполяции на сложнопрофильных деталях.
Шпиндель HSK 63-A: 18 000 об/мин, 30 кВт, 110 Нм. Характеристики покрывают алюминиевые и титановые сплавы, конструкционные и нержавеющие стали. Быстрый ход 50 м/мин по всем линейным осям сокращает время холостых перемещений. Станина из литого чугуна с оптимизированным распределением ребер жесткости держит демпфирование и термическую стабильность при длительных циклах.
Точность позиционирования ±0,004 мм и повторяемость ±0,002 мм (VDI/DGQ 3441) отвечают требованиям прецизионного производства. Магазин на 36 инструментов закрывает полный цикл обработки в одном установе.
Кому подходит: производствам ответственных аэрокосмических деталей (монолитные фрезерованные конструкции из алюминия и титана), изготовителям пресс-форм, предприятиям автомобилестроения и энергетики, которым нужен компактный 5-осевой центр, но возможностей K3X 8 Five уже не хватает по столу и нагрузке.
