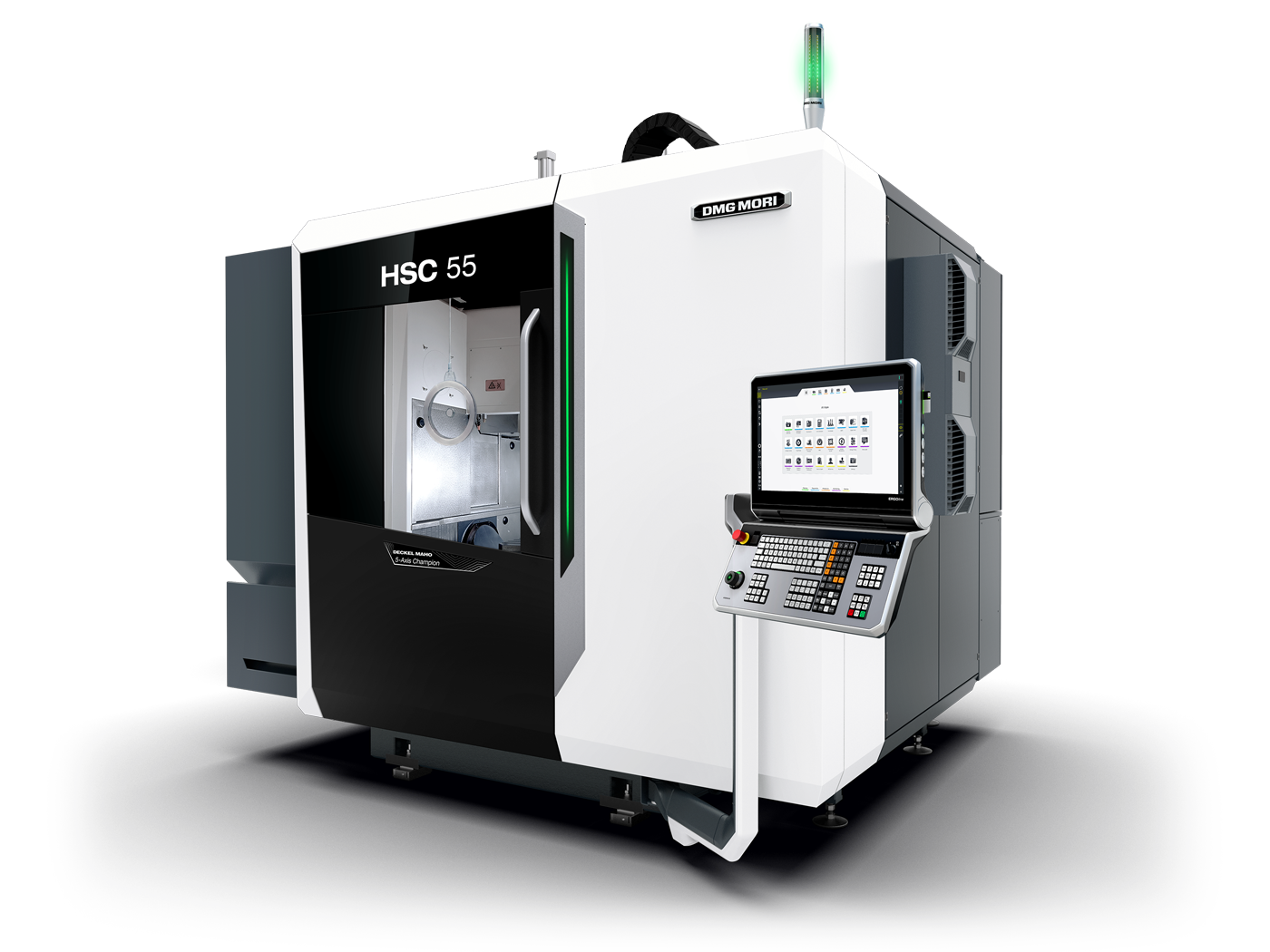

HSC 55 linear
Высокоскоростной 5-осевой центр DMG MORI с прямыми приводами по всем осям. Ходы X/Y/Z 450/650/460 мм, заготовка Ø до 500 мм и массой до 200 кг. Ускорение 2g, рапиды 80 м/мин, шпиндель HSC 28000 об/мин (HSK-A63) или 40000 об/мин (HSK-E50).
Технические характеристики
- Ход оси X
- 450 мм
- Ход оси Y
- 650 мм
- Ход оси Z
- 460 мм
- Ускорение
- 2g по всем осям
- Тип станка
- Высокоскоростной 5-осевой центр с прямыми приводами
- Поворотные оси
- A/C, водоохлаждаемые моментные двигатели
- Система управления
- HEIDENHAIN TNC 7 (HEROS Linux) + CELOS X
- Шпиндель HSC базовый
- 28000 об/мин, HSK-A63
- Быстрые перемещения
- 80 м/мин
- Магазин инструментов
- 30 станций (опц. 60 или 120)
- Максимальная масса заготовки
- 200 кг
- Максимальная высота заготовки
- 350 мм
- Максимальный диаметр заготовки
- 500 мм
Подробное описание
HSC 55 linear - высокоскоростной 5-осевой обрабатывающий центр с прямыми приводами (линейными двигателями) по всем осям. Старшая модель HSC-серии - рабочая зона больше, чем у HSC 20. Построен под высокоскоростную 5-осевую обработку деталей среднего размера: штампы, матрицы, электроды для EDM, медицинские компоненты, точные корпусы. Заготовка Ø до 500 мм, высота до 350 мм, масса до 200 кг. Рабочая зона: X 450 мм, Y 650 мм, Z 460 мм.
Прямые приводы на всех осях - ускорение 2g, рапиды до 80 м/мин. На сложных контурах с частой сменой направления это критично: шпиндель держит заданную скорость без потери качества поверхности. Водоохлаждаемые моментные двигатели в поворотных осях - стабильное позиционирование с минимальным тепловым дрейфом.
Две конфигурации шпинделя. Базовый HSC - 28000 об/мин с держателем HSK-A63 (универсальная обработка, в т.ч. черновая). Высокоскоростной HSC - 40000 об/мин с HSK-E50 и охлаждением вала (ультравысокоскоростная чистовая обработка, цветные сплавы, графит). Интегрированная 5-осевая конфигурация с поворотными осями A/C - обработка сложных геометрий в одной установке.
Магазин инструментов - 30 станций стандартно, опционально 60 или 120. На сложных техпроцессах с большим набором инструментов это снимает переналадку. Система управления HEIDENHAIN TNC 7 с ОС HEROS на базе Linux - стабильность и IT-безопасность. Программная платформа CELOS X с app-интерфейсом и облачным подключением для удалённого мониторинга.
Универсальный автоматизационный стол с дополнительной высотой установки 45 мм по Z - гибкая автоматизация без ограничения доступа к рабочей зоне. Паллетные и роботизированные решения - через модули DMG MORI.
Кому подходит: инструментальному производству (штампы, матрицы, электроды для EDM), медицинской технике (имплантаты, инструменты), производствам точных корпусов и деталей сложной формы из цветных сплавов и графита. Для тех, кому нужна комбинация высокой скорости и среднего рабочего габарита.
